Электрика в деревянном доме, Пушкино
Пушкинский район – один из самых активных в Подмосковье с точки зрения частного строительства. Срубы из оцилиндрованного бревна, дома из профилированного бруса, каркасники – всё это строится здесь десятилетиями. И практически в каждом таком доме электрика либо сделана с нарушениями, либо выполнена по принципу «и так сойдёт». Между тем дерево – материал, который не прощает ошибок в проводке.
Пожары в деревянных домах от неисправной электрики случаются не потому, что хозяева были беспечны, а потому, что кто-то на этапе монтажа сэкономил на кабеле или не поставил нужный автомат.
Проектирование: с чего начинается нормальная электрика
До того как появится первый провод, нужен расчёт. Мощность ввода для загородного дома считается по сумме потребителей: бытовая техника, освещение, электрическое отопление (если оно есть), насосное оборудование для скважины или септика. Для типового дома площадью 120–150 м² с электрическим котлом расчётная мощность нередко превышает 15 кВт, что требует трёхфазного ввода.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Разделение на группы – не каприз проектировщика, а требование логики и нормативов. Освещение, розетки, силовые линии (духовка, стиральная машина, котёл) и «мокрые» зоны (ванная, санузел) должны питаться от отдельных линий с индивидуальной защитой. Это сокращает последствия при аварии: проблема на одной группе не обесточивает весь дом.
Особая тема для деревянных домов – усадка. Брус и сруб в первые 2–3 года после постройки дают усадку до 5–8 см по высоте стены. Провод, жёстко зафиксированный в штробе, при этом рвётся или передавливается. Решение – гибкие гофрированные трубы с запасом длины в местах прохода через конструкции, а также компенсационные петли на вертикальных участках трасс.
Материалы: что реально стоит применять
Единственный кабель, который имеет смысл использовать в деревянном доме – ВВГнг-LS. Маркировка расшифровывается так: «нг» – не распространяет горение, «LS» – Low Smoke, то есть минимальное выделение дыма при нагреве. Никакой ПВС, никакой ПУНП, несмотря на их дешевизну.
Сечение подбирается под нагрузку линии:
| Группа | Минимальное сечение | Типичная нагрузка |
|---|---|---|
| Освещение | 1,5 мм² | до 4 кВт |
| Розетки | 2,5 мм² | до 5 кВт |
| Силовые приборы (духовка, варочная панель) | 4–6 мм² | 6–10 кВт |
| Ввод / главная линия | 10–16 мм² | от 15 кВт |
По способу прокладки есть два принципиально разных подхода. Открытая проводка в керамических изоляторах («ретро») выглядит органично в срубе и не создаёт проблем при усадке – кабель просто провисает, компенсируя деформацию. Минус – пыль и сложность уборки. Скрытая проводка в деревянных стенах допускается только в металлических трубах или гофре из негорючего ПВХ/ПНД, причём труба должна выдерживать воспламенение кабеля внутри и не давать огню выйти наружу. Пластиковые кабель-каналы без сертификата пожарной безопасности – не вариант.
Монтажные коробки под розетки и выключатели нужны специализированные, с металлическим экраном – они ограничивают распространение искры в толщу дерева.

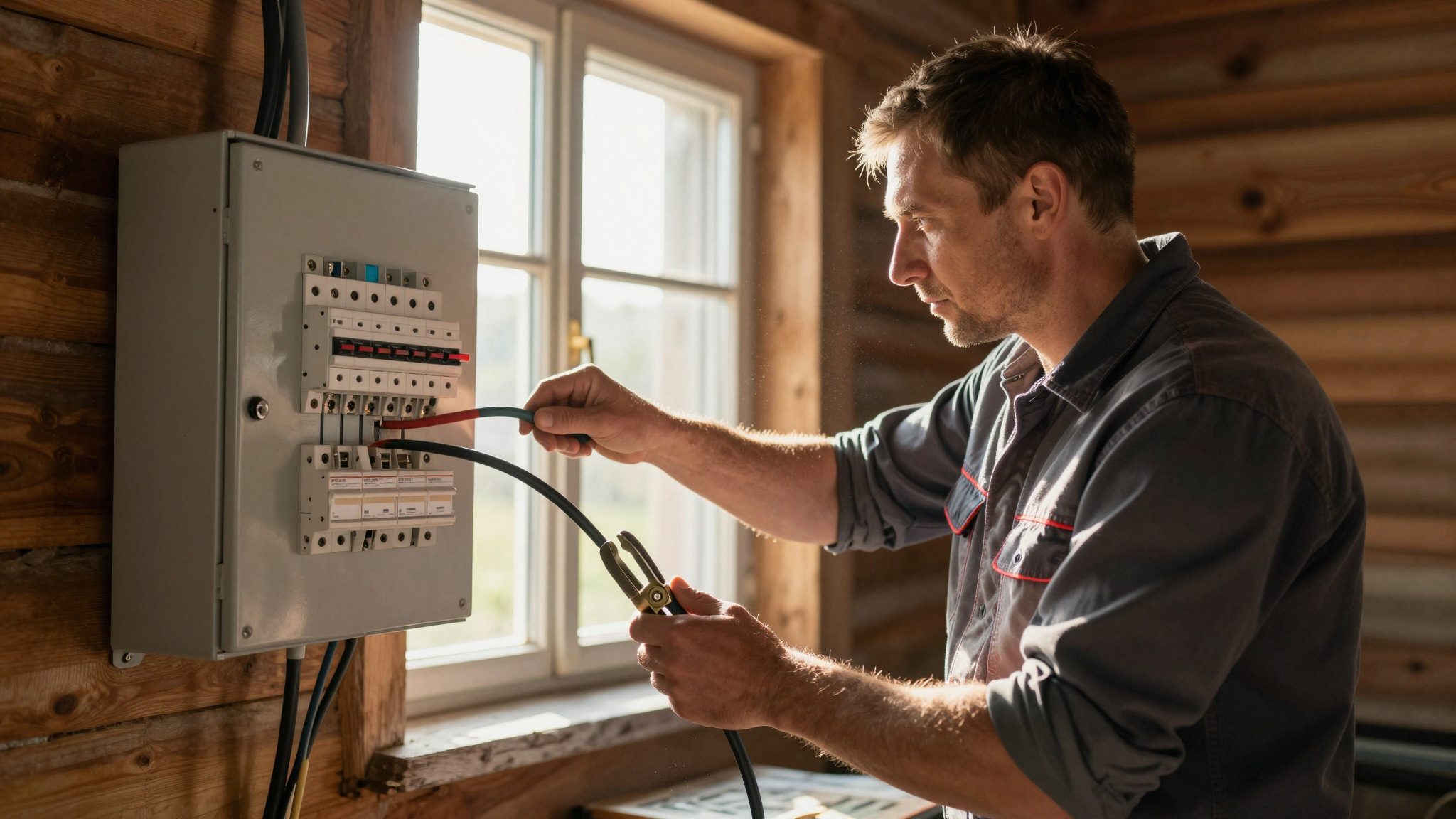

Щит и защитная автоматика
«Автомат защищает кабель, а не прибор» – это базовое правило, которое нарушают в каждом третьем частном доме.
Автоматический выключатель подбирается под сечение проводника: для линии 2,5 мм² максимум – автомат на 25 А, для 1,5 мм² – на 16 А. Ставить на «запас» автомат большего номинала означает лишить кабель защиты от перегрева.
УЗО (устройство защитного отключения) или дифференциальный автомат – обязательный элемент для деревянного дома. Утечка тока в деревянных конструкциях способна годами тлеть незаметно. УЗО с током утечки 30 мА защищает человека, 100–300 мА – от пожара (противопожарное УЗО на вводе). Оптимальная схема: противопожарное УЗО на вводе плюс групповые УЗО на каждую линию.
Реле напряжения актуально для Пушкинского района так же, как и для большинства посёлков Подмосковья: скачки напряжения в частном секторе – обычное явление. Прибор отключает нагрузку при выходе напряжения за допустимые пределы (обычно ±10% от номинала) и защищает технику.
УЗИП (устройство защиты от импульсных перенапряжений) ставится на ввод и защищает от грозовых разрядов. Для деревянного дома в открытой застройке это не опция, а разумная мера.
Заземление и молниезащита
Контур заземления – вертикальные электроды из угловой стали или стального прутка диаметром 16 мм длиной 2–3 метра, соединённые горизонтальной полосой. Нормативное сопротивление заземляющего устройства – не более 4 Ом для сети TN-C-S и не более 10 Ом для TT. После монтажа это значение проверяется измерительным прибором и фиксируется в протоколе.
Молниезащита для деревянного дома – тема отдельная. Молниеприёмник (штырь или трос), токоотвод по внешней стене и присоединение к контуру заземления – минимальный комплект для здания в открытой застройке. Без него удар молнии в дерево означает пожар практически гарантированно.
Как проходит монтаж на практике
Работы делятся на несколько этапов. Сначала – разметка трасс и проверка геометрии конструкций (особенно в новом срубе, где могут быть неожиданные кривизны). Затем – прокладка труб и кабелей до начала отделки, с обязательными компенсационными петлями на вертикальных участках в домах с усадкой. После этого – сборка щита. И только потом – пусконаладка.
Пусконаладочные работы включают измерение сопротивления изоляции каждой линии (норма – не менее 1 МОм), проверку срабатывания каждого УЗО кнопкой «Тест» и под реальной нагрузкой, а также визуальный контроль нагрева соединений после подачи нагрузки.
На что смотреть при приёмке работ
Несколько конкретных вещей, которые стоит проверить по завершении монтажа. Во-первых, смета должна содержать позиции по расходным материалам – гофра, крепёж, клеммы, монтажные коробки. Если этого нет, значит, на чём-то сэкономили.
Во-вторых, у подрядчика должна быть исполнительная документация: схема электрощита с указанием групп и номиналов, акты скрытых работ (подписываются до закрытия штроб или обшивки), протоколы измерения изоляции и заземления. Без этих документов невозможно доказать страховой компании, что пожар не был вызван неисправной проводкой.
В-третьих, раз в 3–5 лет имеет смысл проводить профилактический осмотр – проверять целостность гофры в доступных местах, подтягивать клеммные соединения в щите (они ослабевают от температурных циклов) и повторно измерять сопротивление изоляции.
