Электрика в гараже, Сергиев Посад под ключ

«Инженерстрой» – небольшая строительная компания полного цикла. Электрика, сантехника, утепление, обшивка, отопление, водоснабжение, каркасные и бетонные конструкции. Сделаем что нужно, звоните, договоримся.

Гараж давно перестал быть просто местом для хранения автомобиля. Сегодня это полноценная мастерская, где могут работать компрессор, сварочный инвертор, токарный станок и несколько электрообогревателей одновременно. Бытовая розетка на 16 А, доставшаяся от прежних хозяев, с такой нагрузкой попросту не справится – а последствия перегрева проводки в замкнутом помещении с запасами масла и ветоши предсказуемы. Именно поэтому электромонтаж в гараже – это отдельная инженерная задача, а не продолжение домашней электрики.

Расчёт нагрузок и выбор схемы подключения

Первый шаг при проектировании – суммарная расчётная мощность. Типичный набор оборудования в гараже-мастерской выглядит примерно так:

Пусковые токи электродвигателей – отдельная история. Компрессор в момент запуска потребляет в 5–7 раз больше номинала, что критично при выборе автоматических выключателей. Если этот момент проигнорировать, автомат будет «вышибать» при каждом старте двигателя.

Суммарная мощность свыше 10–12 кВт на практике означает одно: однофазной сети 220 В уже недостаточно. Трёхфазное подключение 380 В даёт возможность равномерно распределить нагрузку по фазам и подключить трёхфазное оборудование – например, профессиональный компрессор или токарный станок.

При расчёте реальной нагрузки применяют коэффициент спроса – как правило, от 0,6 до 0,75 для гаражей смешанного использования. Это означает, что всё оборудование крайне редко работает одновременно на полную мощность.

Кабельная продукция и способы прокладки по ПУЭ

Алюминиевый кабель в гараже – плохая идея. Алюминий окисляется, теряет контакт в клеммах при вибрации, и его допустимые сечения по ПУЭ начинаются от 16 мм² для стационарной проводки. На практике для гаражного монтажа применяют медный кабель марок ВВГнг-LS или NYM. Индекс «нг» означает негорючесть оболочки, «LS» – пониженное выделение дыма при горении. В условиях гаража, где часто присутствуют горючие жидкости, это не опция, а норма.

Сечения подбираются под группы потребителей:

• 1,5 мм² – линии освещения
• 2,5 мм² – розеточные группы до 16 А
• 4–6 мм² – силовые розетки для сварочника и компрессора
• 6–10 мм² – ввод в щиток в зависимости от суммарной нагрузки

Способ прокладки определяется конструкцией гаража. В большинстве гаражных кооперативов Сергиева Посада стены бетонные или из шлакоблока, поэтому открытая прокладка в металлорукаве или гофре ПВХ – стандартное решение. Скрытая проводка в штробах оправдана в капитальных кирпичных гаражах при чистовой отделке. Кабельные лотки удобны, когда линий несколько и нужен порядок в трассах.

Особое внимание – защита от механических повреждений на участках, где можно задеть кабель инструментом или домкратом. Там применяют стальную трубу или металлорукав.

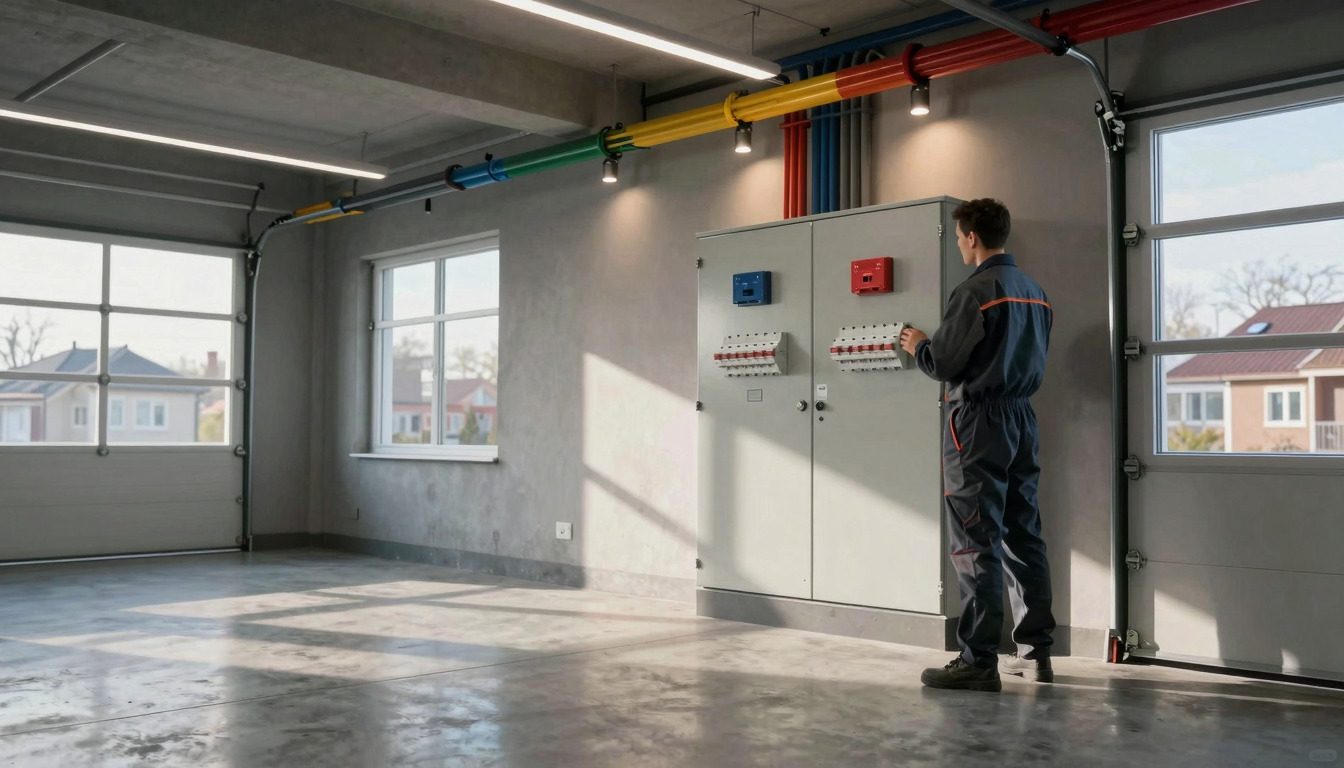

Сборка щита автоматики

Щит – это сердце всей системы. Минимальный состав для гаража:

• Вводной автомат (с учётом суммарной нагрузки)
• УЗО или дифференциальные автоматы на каждую группу
• Реле напряжения
• Нулевая и заземляющая шины

УЗО с током утечки 30 мА – обязательный элемент в помещении с повышенной влажностью и металлическими поверхностями. Именно такие условия в любом гараже: бетонный пол, сырость осенью и зимой, работа с электроинструментом во влажных руках. Ток 30 мА – это граница, ниже которой поражение электрическим током ещё не вызывает фибрилляции сердца.

Реле напряжения защищает дорогостоящий инвертор или станок от скачков в сети. В частном секторе Сергиева Посада и Сергиево-Посадского района напряжение на вводе нередко «гуляет» в диапазоне 190–250 В – это стандартная ситуация для старых трансформаторных подстанций в дачных и гаражных кооперативах.

Контур заземления – отдельный разговор. Без него любой металлический корпус станка или компрессора при пробое изоляции окажется под напряжением. Контур выполняют из стальных уголков или прутков, забитых в грунт треугольником, и соединяют с шиной PE в щитке.

Освещение: нормы и практика

По нормам СП 52.13330, рабочая зона у верстака требует освещённости не менее 300–500 лк, зона въезда – 50–75 лк, зона хранения – около 100 лк. На практике это означает, что одна лампочка под потолком с этой задачей не справится.

Для гаражей применяют светодиодные светильники с классом защиты IP65 – они выдерживают попадание водяных струй, что актуально при мойке автомобиля внутри. Линейные LED-светильники мощностью 36–40 Вт обеспечивают равномерный поток без теней. Дополнительно у верстака устанавливают направленный прожектор на 50–80 Вт.

Освещение выводится на отдельный автомат и отдельную от розеточной группы линию. Это позволяет отключить всё силовое оборудование, оставив свет включённым, – что удобно при техобслуживании щитка или аварийной ситуации.

Этапы работ «под ключ»

Полный цикл монтажа обычно выглядит следующим образом:

1. Выезд инженера – замеры, оценка существующей проводки, определение точек подключения оборудования.

2. Смета – расчёт метража кабеля, количества автоматов, типа щитка и объёма работ по штроблению или прокладке лотков.

3. Черновой монтаж – прокладка кабельных трасс, штробление (при необходимости), установка щитка и распределительных коробок.

4. Чистовой монтаж – установка розеток, выключателей, светильников, подключение щита.

5. Пусконаладка – проверка сопротивления изоляции мегаомметром, проверка срабатывания УЗО, замер петли «фаза – ноль», протоколирование результатов.

Протокол измерений – документ, который позволяет в случае страхового случая доказать, что монтаж выполнен по нормам. Сопротивление изоляции для новой проводки должно быть не ниже 1 МОм согласно ПУЭ, глава 1.8.

---

Экономия на сечении кабеля или отказ от УЗО в условиях гаража – это прямой путь к пожару или удару током. Кабель, подобранный «на глаз» по принципу «и так сойдёт», при длительном перегреве разрушает изоляцию за несколько месяцев, а дальнейшее развитие событий зависит только от случая. Грамотно рассчитанная и смонтированная сеть работает десятилетиями без вмешательства – при условии, что в основе лежит нормальный проект, а не набор «скруток на изоленте».

Если вы планируете электромонтаж в гараже в Сергиевом Посаде или Сергиево-Посадском районе – обращайтесь за расчётом сметы. Выезд инженера на объект позволит точно определить объём работ и подобрать оптимальное решение под конкретное оборудование.

---
