Электрика в новостройке, Хотьково под ключ
Квартира в новостройке Хотьково, сданная застройщиком, как правило, оснащена лишь вводным кабелем и счётчиком. Дальше – чистые стены. Такой подход когда-то был нормой, но сегодня бытовая нагрузка выросла кратно: индукционная варочная панель потребляет от 7 кВт, кондиционер – ещё 2–3 кВт, бойлер – 2 кВт. Без грамотного проекта попытка запустить всё это одновременно заканчивается выбитыми автоматами в лучшем случае, а в худшем – оплавленной проводкой.
Отдельная тема – электроснабжение в самом Хотьково. Город подключён к сетям «Россети Московский регион», и напряжение здесь периодически выходит за допустимые пределы, особенно в районах новой застройки, где нагрузка на подстанции растёт быстрее, чем успевает обновляться инфраструктура. Это делает защитные устройства не желательным дополнением, а обязательным элементом системы.
Проектирование: расчёт до первого гвоздя
Электромонтаж начинается не с перфоратора, а с листа бумаги – или, точнее, с расчётной ведомости нагрузок. Суммируется мощность всех потребителей по группам, после чего с учётом коэффициента одновременности определяется расчётная мощность объекта. Для типовой двухкомнатной квартиры с электроплитой она составляет 10–11 кВт, для дома с электрическим отоплением – существенно больше.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
На основе расчётов формируется проект: план трасс с указанием глубины штроб, схема расположения розеток и выключателей, однолинейная схема распределительного щита. Без однолинейной схемы сборка щита превращается в угадывание.
Зонирование групп – не прихоть, а логика. Освещение, розеточные группы и мощные потребители должны питаться от отдельных линий. Если перегорит один автомат, остальные зоны продолжат работу.
Слаботочные системы – интернет, видеонаблюдение, домофония – также закладываются на этапе проекта, иначе потом придётся штробить уже отделанные стены.

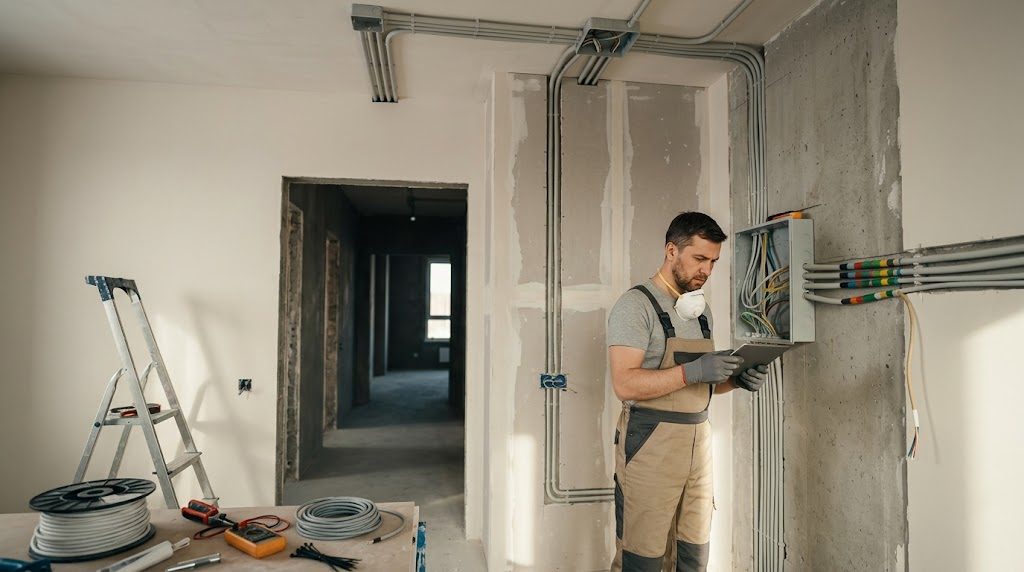

Черновой монтаж: кабель, штробы и соединения
Штробление стен – физически тяжёлая и технически ответственная операция. В панельных домах, которых в Хотьково немало, нельзя резать поперёк несущих плит: допустимы только вертикальные и горизонтальные трассы согласно СП 70.13330.2012. В монолитных и кирпичных домах ограничений меньше, но арматуру всё равно нужно предварительно «прозванивать» металлодетектором.
Выбор кабеля – принципиальный момент. Стандартом для скрытой проводки в жилых помещениях является кабель марки ВВГнг-LS: не распространяет горение, выделяет минимум дыма при нагреве. Алюминиевые кабели и изделия без маркировки «нг» в жилых помещениях неприемлемы.
| Группа потребителей | Сечение кабеля | Номинал автомата |
|---|---|---|
| Освещение | 1,5 мм² | 10 А |
| Розеточные группы | 2,5 мм² | 16 А |
| Стиральная машина, посудомойка | 2,5 мм² | 16 А |
| Варочная панель, духовой шкаф | 4–6 мм² | 25–32 А |
| Кондиционер | 2,5 мм² | 16 А |
| Электрический бойлер | 2,5 мм² | 16 А |
Монтаж подрозетников выполняется на негорючий строительный гипс или специализированный состав. Обычный цементный раствор здесь не подходит: он даёт усадку и через несколько лет подрозетник начинает болтаться.
Соединения в распределительных коробках – место, где чаще всего и возникают проблемы спустя годы. Скрутки, которые до сих пор делают некоторые монтажники, окисляются и греются. Надёжная альтернатива – опрессовка медными гильзами ГМЛ с помощью пресс-клещей или зажимы WAGO серии 221 с рычажковым механизмом. Оба метода обеспечивают надёжный контакт на десятилетия при соблюдении технологии.
Распределительный щит
Щит – это место, где сходятся все группы и где сосредоточена вся защита. Его структура должна быть логичной и читаемой.
Первым стоит вводной двухполюсный автомат. За ним – реле напряжения, которое отключает нагрузку при выходе напряжения за пределы 200–240 В. Учитывая нестабильность сети в новых кварталах Хотьково, это устройство окупается при первом же скачке, который без него мог бы уничтожить холодильник или стиральную машину.
Каждая группа потребителей защищается дифференциальным автоматом или парой «автомат + УЗО». Для «мокрых зон» – ванная, кухня – ток утечки срабатывания УЗО должен быть 10 мА, для остальных групп допускается 30 мА.
Щит без маркировки – источник путаницы при любой неисправности. Каждый автомат должен быть подписан: «Кухня розетки», «Ванная», «Освещение коридор». Это занимает 15 минут, но экономит часы при поиске аварии.
Количество групп в стандартной двухкомнатной квартире – 8–12. В частном доме с электрическим отоплением щит может содержать 20 и более групп, нередко разделённых на вводной и этажные щиты.
Слаботочные системы
Кабельные трассы под слаботочку прокладываются параллельно с силовой проводкой, но в отдельных каналах. Смешивать силовые и информационные кабели в одной штробе нельзя: электромагнитные помехи деградируют сигнал.
Для интернета используется кабель UTP категории Cat 6 или выше – он обеспечивает скорость до 1 Гбит/с на дистанции до 100 метров. Телевизионный сигнал разводится коаксиальным кабелем RG-6. Точки под камеры видеонаблюдения, датчики протечки воды и домофонию закладываются одновременно со всей остальной инфраструктурой, даже если оборудование планируется установить позже.
Чистовой монтаж и пусконаладка
После завершения отделки начинается финальный этап: установка розеток, выключателей и световых приборов. Фурнитура монтируется строго после финишного слоя штукатурки и покраски – иначе при шпаклёвке забьются механизмы.
Пусконаладочные работы включают несколько обязательных измерений. Сопротивление изоляции каждой линии проверяется мегаомметром при напряжении 500 В – норма по ГОСТ Р 50571 составляет не менее 0,5 МОм. Измеряется сопротивление петли «фаза-ноль», чтобы убедиться: при коротком замыкании автомат сработает за нормативное время. Проверяется реакция каждого УЗО кнопкой «Тест» и имитацией тока утечки.
Перед подписанием акта приёмки работ заказчик должен лично проверить: работу каждой розетки (индикаторной отвёрткой или тестером), срабатывание каждого УЗО кнопкой «Тест», наличие маркировки в щите, комплектность исполнительной документации – схем и протоколов измерений. Протоколы измерений – не формальность: это юридически значимые документы при страховом случае или споре с управляющей компанией.
