Электромонтаж в коттедже, Пушкино
Владельцы коттеджей в Пушкино и прилегающих посёлках сталкиваются с ситуацией, которую сложно предсказать заранее: старая застройка вдоль Ярославского шоссе может предлагать выделенную мощность всего 5–10 кВт на участок, тогда как новые коттеджные посёлки типа «Акатово» или «Зелёный мыс» подключаются на 15–30 кВт и выше. Это принципиально меняет весь подход к электромонтажу – не только к выбору кабеля, но и к архитектуре самого щита.
Проектирование: от технических условий до однолинейной схемы
Любой монтаж начинается не с перфоратора, а с технических условий (ТУ), которые выдаёт сетевая организация. В них указана выделенная мощность и точка подключения. Именно ТУ определяют, какой номинал вводного автомата допустим и какое сечение питающего кабеля нужно закладывать.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
На основе ТУ выполняется расчёт нагрузок. В современном коттедже перечень потребителей выглядит примерно так:
| Группа потребителей | Типичная мощность |
|---|---|
| Электрокотёл отопления | 6–24 кВт |
| Кондиционеры (3–4 сплит-системы) | 3–6 кВт суммарно |
| Приточно-вытяжная вентиляция | 1–3 кВт |
| Зарядная станция электромобиля | 7–22 кВт |
| Кухонное оборудование | 5–8 кВт |
| Освещение и розеточные группы | 3–6 кВт |
При суммировании коэффициент одновременности снижает расчётную нагрузку, но в домах с электроотоплением и зарядкой электромобиля пиковые значения могут вплотную приближаться к выделенному лимиту. Без грамотной однолинейной схемы результат предсказуем – ложные срабатывания вводного автомата или, хуже, его перегрев.
Однолинейная схема – это не формальность для бумажки в папке. Это документ, который фиксирует каждую линию, её сечение, номинал защитного аппарата и тип нагрузки. Электрик, который придёт через пять лет чинить розетку, скажет вам спасибо.
Ввод в здание: воздух или земля
Подвод питания к дому выполняется двумя способами. Воздушный ввод кабелем СИП (самонесущий изолированный провод) монтируется быстро и дёшево, но уязвим механически и эстетически уступает подземному варианту. Подземная прокладка бронированным кабелем ВБбШв или аналогом требует земляных работ, зато исключает риск обрыва при падении дерева или снеговой нагрузке.
В Пушкинском районе грунты преимущественно суглинистые с высоким уровнем грунтовых вод на отдельных участках. При сезонном пучении кабель, уложенный без песчаной подушки и без защитной трубы ПНД, может со временем получить механические повреждения. Глубина укладки – не менее 0,7 м от поверхности, а в местах пересечения проездов – не менее 1 м.
На вводе в здание устанавливается УЗИП – устройство защиты от импульсных перенапряжений. Грозовые разряды и коммутационные всплески в сети – реальная угроза для силовой электроники котла, инверторных кондиционеров и зарядных станций. УЗИП первого или второго класса на вводе снимает эту угрозу.
Внутренний монтаж: кабель, трассы, заземление
На черновом этапе выполняется штробление стен под кабельные трассы. Газобетон штробится легко, кирпич – умеренно, монолитный бетон требует алмазного инструмента и занимает значительно больше времени. Трассы прокладываются строго по вертикали и горизонтали – это позволяет точно знать, где в стене проходит кабель, и не повредить его при последующих отделочных работах.
Для внутренней проводки применяется кабель ВВГнг-LS – поливинилхлоридная изоляция с пониженным дымо- и газовыделением, не распространяющий горение. Это требование ГОСТ Р 50571 для скрытой прокладки в жилых зданиях. Применение кабелей типа ПУНП или ПВС в стенах – грубое нарушение, которое страховые компании используют как основание для отказа в выплате при пожаре.
Отдельного внимания заслуживает система заземления. Для коттеджа монтируется контур заземления из вертикальных электродов длиной 2–3 м, соединённых горизонтальной полосой. Сопротивление растеканию тока должно составлять не более 4 Ом для сети 220/380 В – это требование ПУЭ п. 1.7.101. Результат измеряется специальным прибором (измеритель заземления типа М-416 или аналог), и данные вносятся в протокол.
Щит: структура защиты

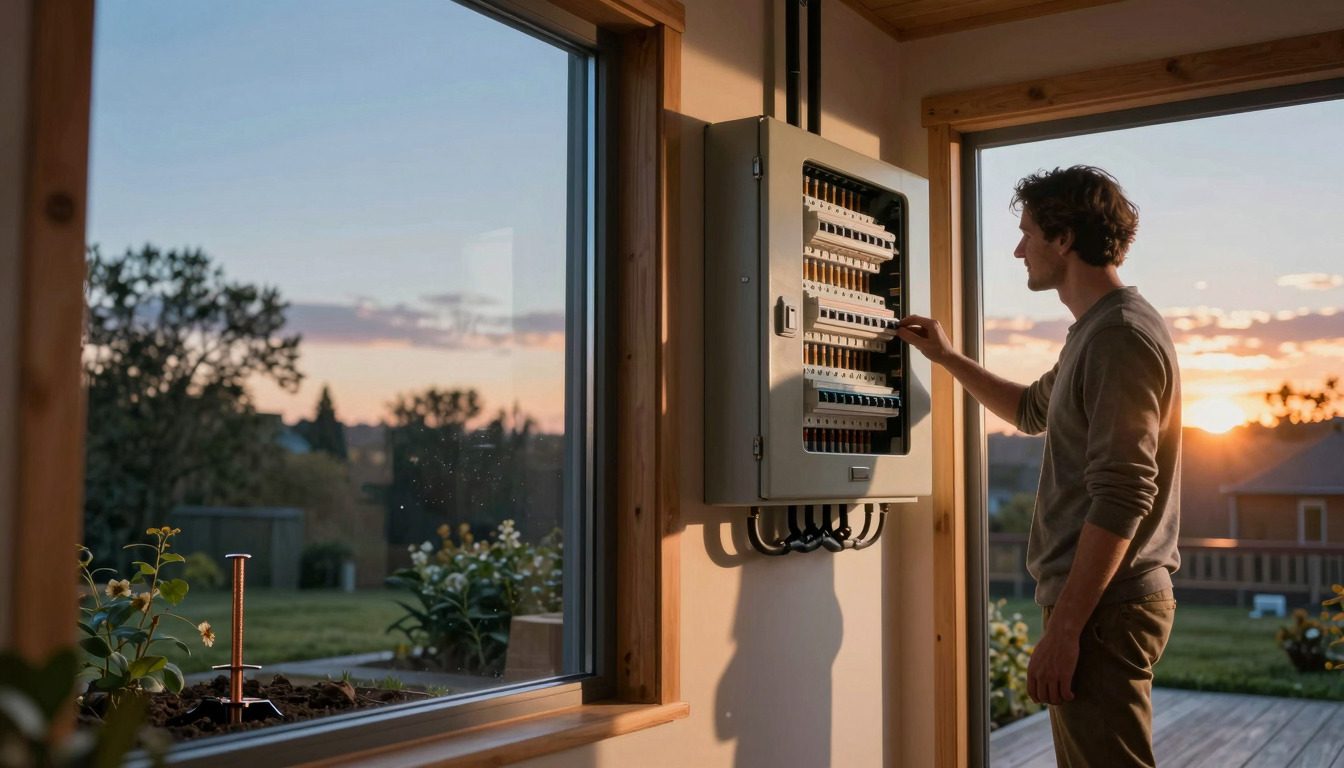

Распределительный щит – это место, где все линии сходятся и где определяется, насколько система безопасна и удобна в эксплуатации.
Нагрузки делятся на группы: освещение по этажам, розеточные группы жилых комнат, кухня (отдельно – духовой шкаф, варочная панель), мокрые зоны (ванные, санузлы), гараж, уличное освещение и розетки, котельная.
Каждая линия защищается автоматическим выключателем с номиналом, подобранным под сечение кабеля. Логика простая: кабель 1,5 мм² – автомат 10–16 А, кабель 2,5 мм² – автомат 16–25 А, кабель 4 мм² – автомат 25–32 А. Превышение номинала автомата над допустимым током кабеля недопустимо – кабель просто не успеет сработать как предохранитель при перегрузке.
Для мокрых зон, кухни и уличных линий устанавливаются УЗО с дифференциальным током 30 мА – это защита человека от поражения током при утечке. Дифференциальный автомат совмещает функции УЗО и автоматического выключателя в одном корпусе, что экономит место в щите.
Реле напряжения – ещё один элемент, который стоит включить в щит коттеджа. При обрыве нуля на линии ВЛ напряжение в розетках может скачкануть до 380 В, что мгновенно уничтожает телевизоры, холодильники и котловую автоматику. Реле отключает нагрузку при выходе напряжения за допустимые пределы (обычно 170–250 В) и возвращает питание после нормализации.
Автоматизация и резервное питание
В новых коттеджах всё чаще реализуется базовый уровень автоматизации: реле времени или астрономические таймеры для уличного освещения, датчики движения на периметре, фотореле для подсветки въезда. Всё это монтируется параллельно с основной разводкой и не требует переделок впоследствии.
Подготовка под резервное питание – это отдельная линия от щита до места установки генератора или инвертора с АКБ, плюс устройство переключения (АВР – автоматический ввод резерва). При наличии газопровода на участке иногда устанавливается газовый генератор с автозапуском. Закладывать трубостойку и кабельный ввод для генератора лучше на этапе монтажа, чем потом штробить готовую отделку.
Пусконаладка и документация
После завершения монтажа выполняется прозвонка каждой линии, проверка сопротивления изоляции мегаомметром (норма – не менее 0,5 МОм между жилами и между жилой и землёй) и тестирование срабатывания каждого УЗО кнопкой «TEST» и нагрузочным методом.
Заказчик получает на руки два документа: исполнительную схему с указанием точного расположения кабельных трасс в стенах (координаты от пола и углов) и акты на скрытые работы. Без этих документов невозможно ни безопасно сверлить стены в будущем, ни сдать объект при продаже, ни получить страховое возмещение при аварии.
