Монтаж электрощита в доме, Сергиев Посад
Распределительный щит – это коммутационный узел, через который проходит всё электропитание дома. Ошибка в его сборке редко проявляется сразу: она накапливается месяцами, а потом превращается в пожар, выход из строя дорогой техники или удар током. Именно поэтому к выбору компонентов и схеме монтажа стоит подходить с той же серьёзностью, что и к фундаменту.
Для частного сектора Сергиева Посада – СНТ, коттеджных посёлков вдоль Ярославского шоссе, новой малоэтажной застройки – вопрос грамотного щита стоит особенно остро. Местные распределительные сети АВЭ (Абонентский выдел электросетей) нередко выдают нестабильное напряжение, особенно в пиковые часы зимой. Без правильно собранного щита техника просто не переживёт первого же отопительного сезона.
Что находится внутри современного щита
Первый элемент, который монтируется после счётчика, – вводной автомат. Его номинал выбирают исходя из выделенной мощности на объект: для типового частного дома это 15–25 кВт, что соответствует вводному автомату на 40–63 А при однофазном подключении или 25–32 А на фазу при трёхфазном.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Дальше идут защитные устройства. Здесь важно понимать разницу между двумя типами:
| Устройство | Что защищает | Как работает |
|---|---|---|
| УЗО | Человека от утечки тока на корпус | Реагирует на разницу токов в фазе и нейтрали ≥ 10–30 мА |
| Дифференциальный автомат | Человека + линию от перегрузки | УЗО и автоматический выключатель в одном корпусе |
| Реле напряжения | Приборы от скачков U | Отключает нагрузку при U 250 В |
Реле напряжения – устройство, без которого в подмосковных частных домах лучше не обходиться. Скачок напряжения до 270–290 В за несколько секунд способен вывести из строя инверторный котёл стоимостью 150 000 рублей. Реле стоит 3 000–6 000 рублей и ставится сразу после вводного автомата.
Автоматические выключатели на отдельные линии распределяют нагрузку по группам: освещение, розеточные группы, электрокотёл, варочная панель, насосное оборудование. Каждая мощная линия – отдельный автомат с номиналом, рассчитанным под конкретную нагрузку. Варочная панель мощностью 7 кВт требует кабель 6 мм² и автомат на 32 А; попытка «сэкономить» и подключить её через розеточную группу с кабелем 2,5 мм² – прямой путь к оплавлению изоляции.
Для домов с системами автоматики – управлением освещением, котлом, воротами, насосами – в щит добавляют контакторы и модульные реле. Они позволяют управлять мощными цепями с помощью слаботочных сигналов от контроллера умного дома или таймера.
От расчёта нагрузок до исполнительной документации
Работа профессиональной бригады начинается не с отвёртки, а с листа бумаги. Сначала составляется спецификация оборудования: перечень всех потребителей с мощностью, коэффициентом одновременности и расчётным током каждой линии. На основе этого документа определяют количество модулей в щите и подбирают корпус.
Корпус щита выбирают с учётом места установки. В котельной с высокой влажностью нужен металлический корпус со степенью защиты IP65, в сухой жилой комнате достаточно пластикового встраиваемого щитка IP31. Ошибка здесь – не эстетическая, а техническая: конденсат на клеммах приводит к окислению и нагреву контактов.
«Правильно собранный щит должен быть понятен любому электрику, который откроет его через десять лет. Маркировка каждого провода, схема на внутренней стороне дверцы, подписанные автоматы – это не перфекционизм, а стандарт профессиональной работы.»

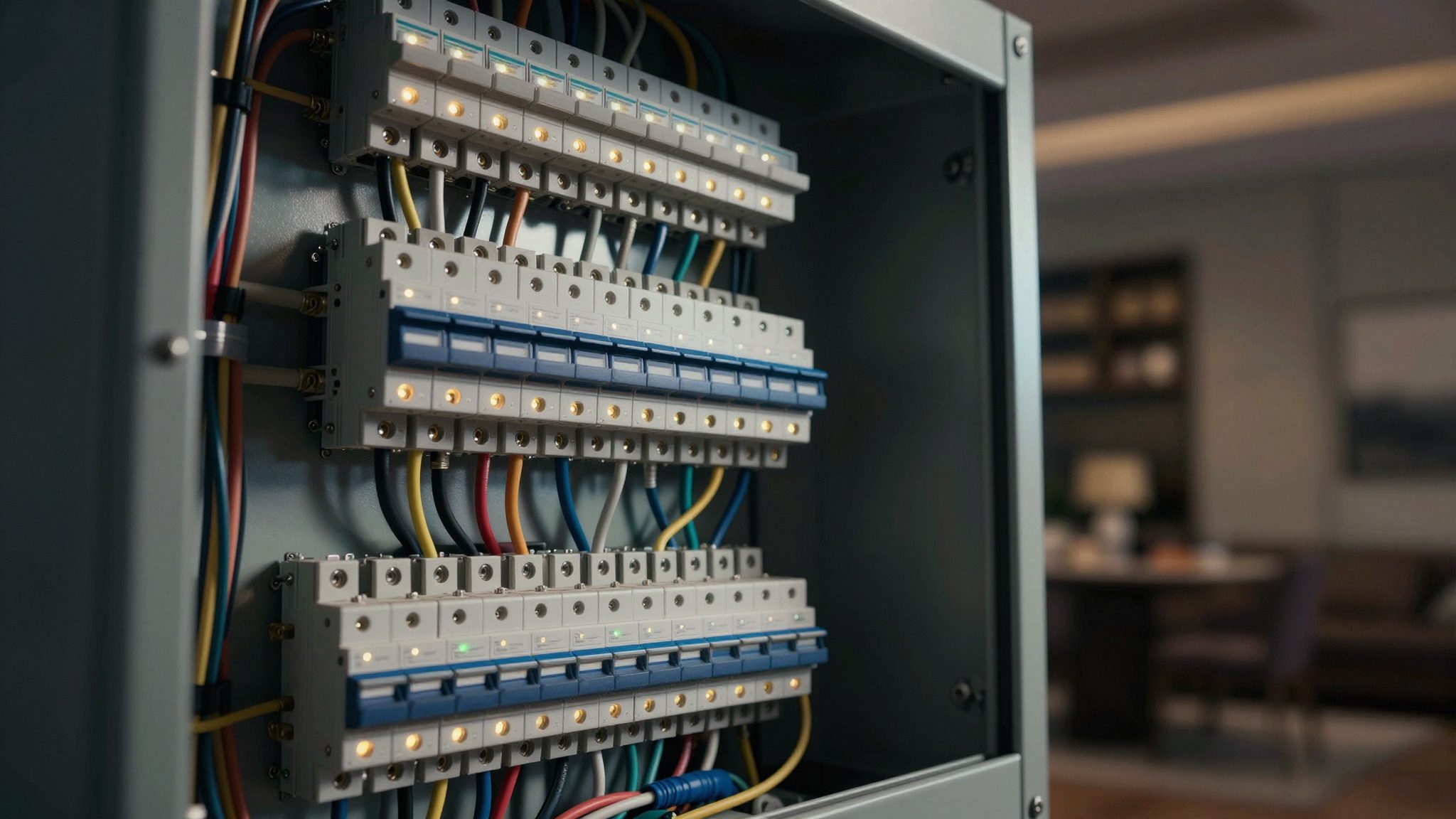

Монтаж компонентов на DIN-рейку ведётся строго по схеме: сначала устройства ввода и учёта, затем защитные устройства, потом автоматы групповых линий. Внутрищитовая коммутация выполняется проводом с цветовой маркировкой – коричневый (фаза), синий (нейтраль), жёлто-зелёный (PE). Перемычки между автоматами делают гребёнкой или отрезками провода нужного сечения – никаких самодельных скруток.
Заземление и учёт: нюансы частного дома
Система заземления – то, что кардинально отличает электрику частного дома от квартирной. В большинстве новых посёлков Сергиева Посада и района используется схема TN-C-S: на вводе в дом совмещённый проводник PEN разделяется на нейтраль N и защитный PE. Это разделение должно выполняться на главной заземляющей шине (ГЗШ), которая соединена с контуром заземления дома.
Если PE-проводник не разделить правильно или не выполнить собственный контур заземления, УЗО будет работать некорректно, а корпуса приборов окажутся под потенциалом. Это уже не теория – это реальный сценарий поражения током при прикосновении к стиральной машине или котлу.
Счётчик электроэнергии для частного дома должен соответствовать требованиям «Россети Московский регион» и поддерживать многотарифный учёт. С 2022 года действует обязательство установки интеллектуальных приборов учёта (АИИС КУЭ) – при замене старого счётчика это нужно согласовывать с энергосбытовой компанией заранее.
Где ошибаются чаще всего
Практика монтажа показывает несколько устойчивых паттернов ошибок – как при самостоятельной сборке, так и при работе непрофессиональных подрядчиков.
Самая опасная ошибка – несоответствие сечения кабеля номиналу автомата. Кабель 1,5 мм² рассчитан максимум на 16 А, но нередко на такую линию ставят автомат на 25 А: он не успеет сработать до того, как изоляция начнёт плавиться.
Второй по частоте промах – отсутствие устройств защиты от импульсных перенапряжений (УЗИП, или SPD – Surge Protective Device). Грозовой разряд в линию электропередачи создаёт импульс напряжения, который за микросекунды уничтожает всю электронику в доме. УЗИП класса II стоит 2 000–5 000 рублей и ставится в щит рядом с вводным автоматом.
Третья проблема – плохой контакт в клеммах. Алюминиевый провод старой проводки, вставленный напрямую в клемму автомата без переходной гильзы ГМЛО, со временем «течёт» под давлением винта. Контакт ослабевает, начинается нагрев, и если щит закрыт и никто не проверял его годами – итог предсказуем.
Наконец, отсутствие реальной схемы щита. Многие монтажники сдают объект без исполнительной документации. Через год хозяин не может объяснить приехавшему электрику, какой автомат за что отвечает. Это неудобство превращается в проблему при аварии, когда счёт идёт на минуты.
Если вам нужен расчёт электрощита для частного дома или коттеджа в Сергиевом Посаде и районе – закажите выезд инженера для аудита существующей сети или проектирования новой. Специалист оценит выделенную мощность, состав оборудования и выдаст готовую схему с перечнем комплектующих.
