Монтаж насосной станции, Сергиев Посад
Подмосковные дачи и коттеджи нередко страдают от одной и той же проблемы: центральный водопровод либо отсутствует, либо даёт давление, недостаточное для нормального душа и полива. В Сергиевом Посаде и его окрестностях ситуация типичная – часть посёлков подключена к муниципальной сети с давлением 0,5–1 бар вместо нормативных 2–4 бар, другая часть вообще снабжается из скважин и колодцев. Насосная станция в таких условиях – не роскошь, а инженерный ответ на конкретную задачу.

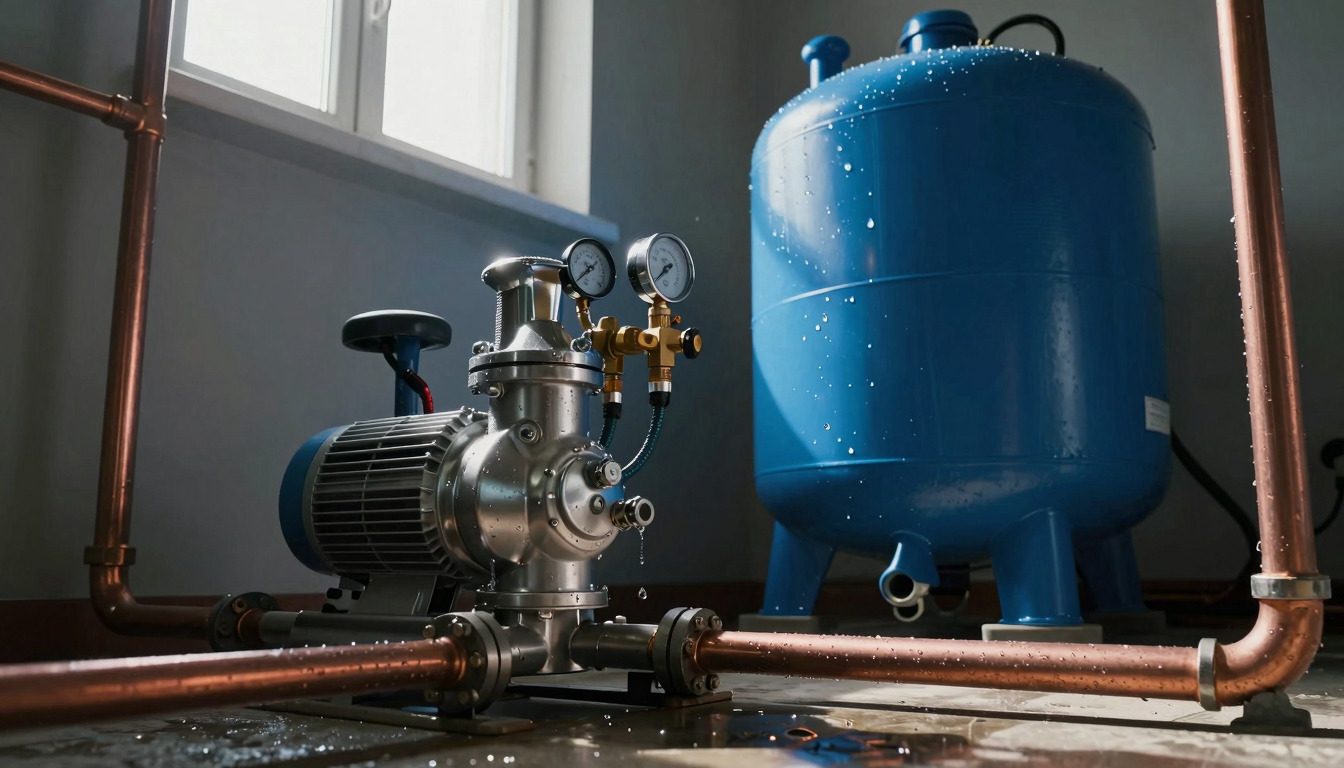

Насосная станция – это не просто насос. Это система из трёх элементов: насос (погружной или поверхностный), гидроаккумулятор и реле давления. Насос подаёт воду, гидроаккумулятор сглаживает скачки давления и снижает частоту включений насоса, реле управляет циклами работы. Убери любой из этих элементов – и вся система либо не работает, либо быстро выходит из строя.
Расчёт потребностей и выбор оборудования
Перед покупкой оборудования нужно ответить на несколько конкретных вопросов: сколько точек водоразбора в доме, какова глубина скважины или колодца, каков пиковый расход воды в час.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Стандартный расчёт прост: один санузел с душем, раковиной и унитазом потребляет около 30–40 л/мин при одновременном использовании. Полив участка площадью 10 соток через шланг добавит ещё 20–30 л/мин. Из этих цифр выбирается производительность насоса.
| Параметр | Типовое значение для частного дома |
|---|---|
| Производительность насоса | 40–80 л/мин |
| Рабочий напор | 30–60 м вод. ст. |
| Объём гидроаккумулятора | 24–100 л |
| Давление включения реле | 1,5–2,0 бар |
| Давление отключения реле | 3,0–3,5 бар |
Погружной насос устанавливается непосредственно в скважину или колодец и работает бесшумно – его не слышно в доме. Поверхностный насос монтируется в помещении, он проще в обслуживании, но создаёт шум и ограничен глубиной всасывания около 7–8 м. Для скважин глубже 10 м погружной насос – единственный практичный выбор.
Гидроаккумулятор объёмом 24 л подходит для небольшого дачного домика с одним санузлом. Для постоянного проживания семьи из трёх-четырёх человек разумно выбирать бак на 50–80 л: это снижает число включений насоса в час с 20–30 до 5–10, что прямо влияет на ресурс электродвигателя.
Место установки и необходимые материалы
Насосная станция требует отапливаемого или хотя бы утеплённого помещения, если речь идёт о круглогодичной эксплуатации. Температура воздуха не должна опускаться ниже +5 °C. Помещение нужно вентилировать – электродвигатель насоса при работе греется, и застоявшийся горячий воздух сокращает его ресурс.
Для монтажа трубопровода обычно применяют полипропиленовые трубы (PPR) или металлопластик на пресс-фитингах. Полипропилен дешевле и долговечнее при правильной пайке; металлопластик удобнее в стеснённых условиях, где развернуться с паяльником невозможно. Стальные трубы используются редко – только если этого требует проект или условия эксплуатации.
Список необходимого оборудования и материалов:
- насос и гидроаккумулятор
- реле давления с манометром
- фильтр грубой очистки (сетчатый, 100–200 мкм) на входе в систему
- шаровые краны на каждом узле
- обратный клапан на входе в насос
- трубы и фитинги под выбранный материал
- автоматический выключатель и УЗО для электрической части
Пошаговый монтаж
Шаг первый – насос и водозабор. Погружной насос опускается в скважину на полипропиленовой или стальной трубе. Электрический кабель крепится к трубе хомутами с шагом 1–1,5 м – это защищает его от провисания и перетирания. На оголовке скважины устанавливается обратный клапан, который не даёт воде стекать обратно при остановке насоса.
Шаг второй – сборка узла станции. Гидроаккумулятор, реле давления и манометр монтируются как единый узел. Принципиальная схема подключения: насос → обратный клапан → реле давления → гидроаккумулятор → разводка по дому. Реле должно «видеть» давление именно в точке разветвления, а не только на выходе насоса.
Частая ошибка монтажников – установка реле давления после гидроаккумулятора. В этом случае реле реагирует на давление в баке, а не в системе, что приводит к некорректным циклам включения и ускоренному износу мембраны аккумулятора.
Шаг третий – трубопровод. Полипропиленовые трубы паяются с помощью специального паяльника при температуре 260 °C. Каждое соединение требует прогрева 5–8 секунд – точное время зависит от диаметра трубы. На каждом ответвлении и перед каждым прибором устанавливается шаровой кран: без них любой ремонт превращается в отключение воды по всему дому.
Шаг четвёртый – электромонтаж. Насосная станция подключается отдельной линией от щитка с автоматом на 10–16 А и УЗО на 30 мА. Корпус насоса и гидроаккумулятора заземляются. Пренебрежение заземлением в помещении с водой – прямая угроза безопасности.
Шаг пятый – первый запуск. Перед включением насоса система заполняется водой вручную через заливное отверстие – это предотвращает сухой ход. Затем насос включается, система заполняется, реле настраивается на нужный диапазон давления. Все соединения проверяются на герметичность при рабочем давлении: достаточно визуального осмотра и бумажного листа, приложенного к подозрительным стыкам.
Типичные ошибки при монтаже
Неправильный подбор насоса по напору – одна из самых распространённых проблем. Если расчётная глубина скважины 30 м, а выбранный насос даёт напор 25 м, вода просто не поднимется на нужную высоту. При этом насос будет работать вхолостую, перегреваться и быстро сгорит.
Отсутствие фильтра грубой очистки на входе – другая распространённая ошибка. Песок и механические частицы в воде разбивают рабочее колесо насоса за несколько месяцев. Сетчатый фильтр стоит несколько сотен рублей и при этом многократно продлевает ресурс насоса.
Недостаточная запорная арматура усложняет любое обслуживание. Когда каждый кран стоит на своём месте, замена фильтра или реле занимает 20 минут. Без кранов – это полное обесточивание и слив системы.
Обслуживание в процессе эксплуатации
Раз в год стоит проверять давление воздуха в мембранном баке гидроаккумулятора. Нормальное значение – 1,2–1,5 бар при отключённой системе. Если давление упало ниже 0,5 бар, мембрана, скорее всего, повреждена и бак нужно менять.
Симптомы неисправностей легко опознать: насос включается слишком часто (чаще одного раза в минуту) – проблема с мембраной или настройкой реле. Давление в системе нестабильно, скачет – засорён фильтр или неисправно реле. Насос гудит, но вода не идёт – потеря прайминга, нужно заново заполнить систему.
Фильтры грубой очистки промываются или меняются раз в полгода – чаще, если вода в скважине содержит много взвеси. Это простая процедура, которую можно выполнить самостоятельно при наличии правильно установленных кранов.
