Распределительный щиток – это не просто коробка с проводами, которую прячут за дверцей в прихожей. Это узловой элемент всей электросети объекта: именно здесь происходит распределение нагрузки по группам, стоят защитные аппараты и заводится вводной кабель от поставщика электроэнергии. Ошибка в этом месте цепи распространяется на всё остальное.
Пушкинский район – это сочетание нескольких типов застройки: новые жилые комплексы в черте города, коттеджные посёлки вдоль Ярославского шоссе и старый частный сектор с воздушными вводами и алюминиевой проводкой. У каждого типа объектов свои требования к щиту, и путать их нельзя.
Какие бывают щиты и как не ошибиться с выбором
По месту установки щиты делятся на встраиваемые (утапливаются в нишу стены) и навесные (крепятся на поверхность). Для квартиры в новостройке, как правило, подходит встраиваемый щит – ниша уже предусмотрена застройщиком. В частном доме ситуация другая: вводной щит нередко ставят на улице или в неотапливаемом помещении, и здесь уже требуется корпус с соответствующим классом защиты.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Класс защиты IP – это двузначный индекс, где первая цифра обозначает защиту от твёрдых частиц, вторая – от влаги. Для сухих жилых помещений достаточно IP20, для кухни и санузла – уже IP44, для уличной установки – IP65 и выше. Поставить в гараже щит с IP20 значит запланировать его выход из строя через несколько лет.
| Место установки | Минимальный класс IP | Примечание |
|---|---|---|
| Жилая комната, прихожая | IP20 | Стандарт для большинства квартир |
| Кухня, ванная | IP44 | Защита от брызг |
| Гараж, подсобное помещение | IP44–IP54 | Пыль + влага |
| Улица, фасад дома | IP65 | Полная защита от пыли, струи воды |
Что стоит внутри современного щита

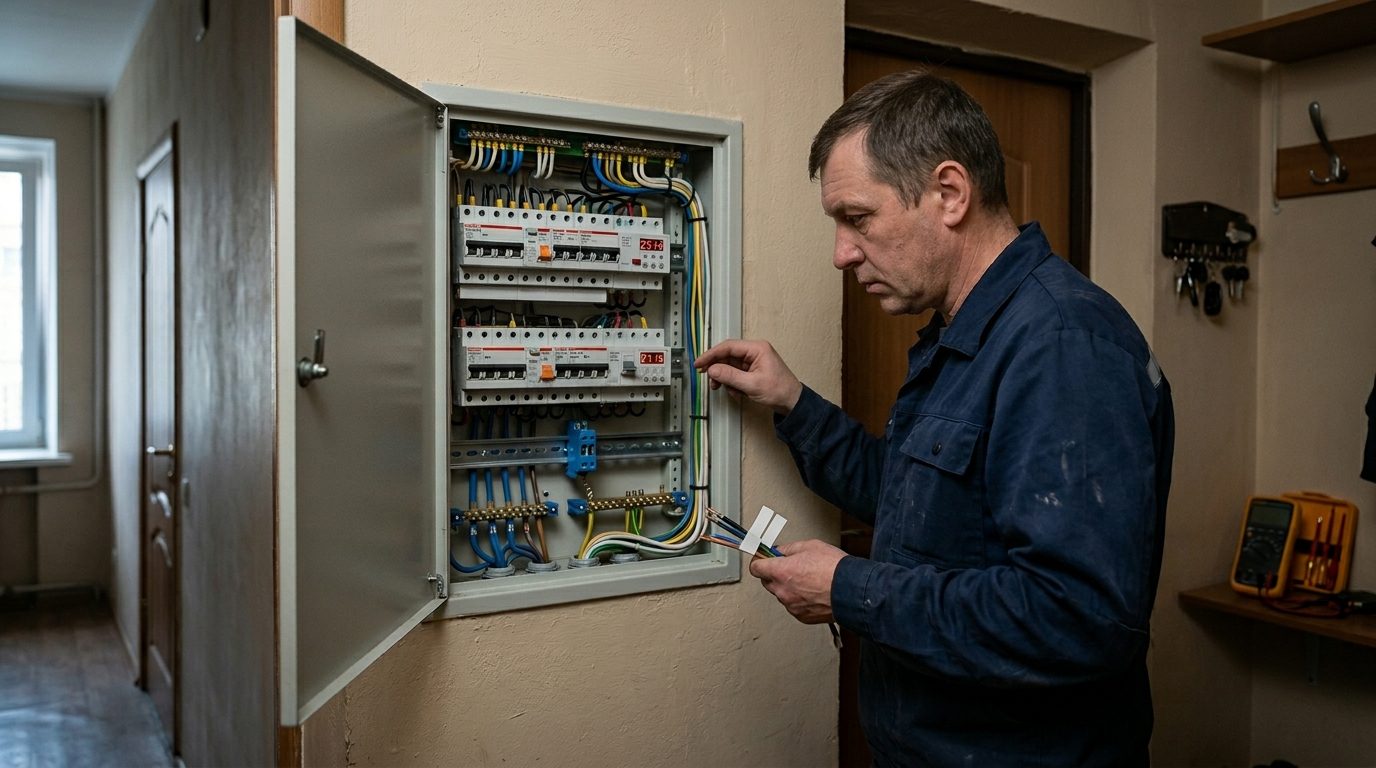

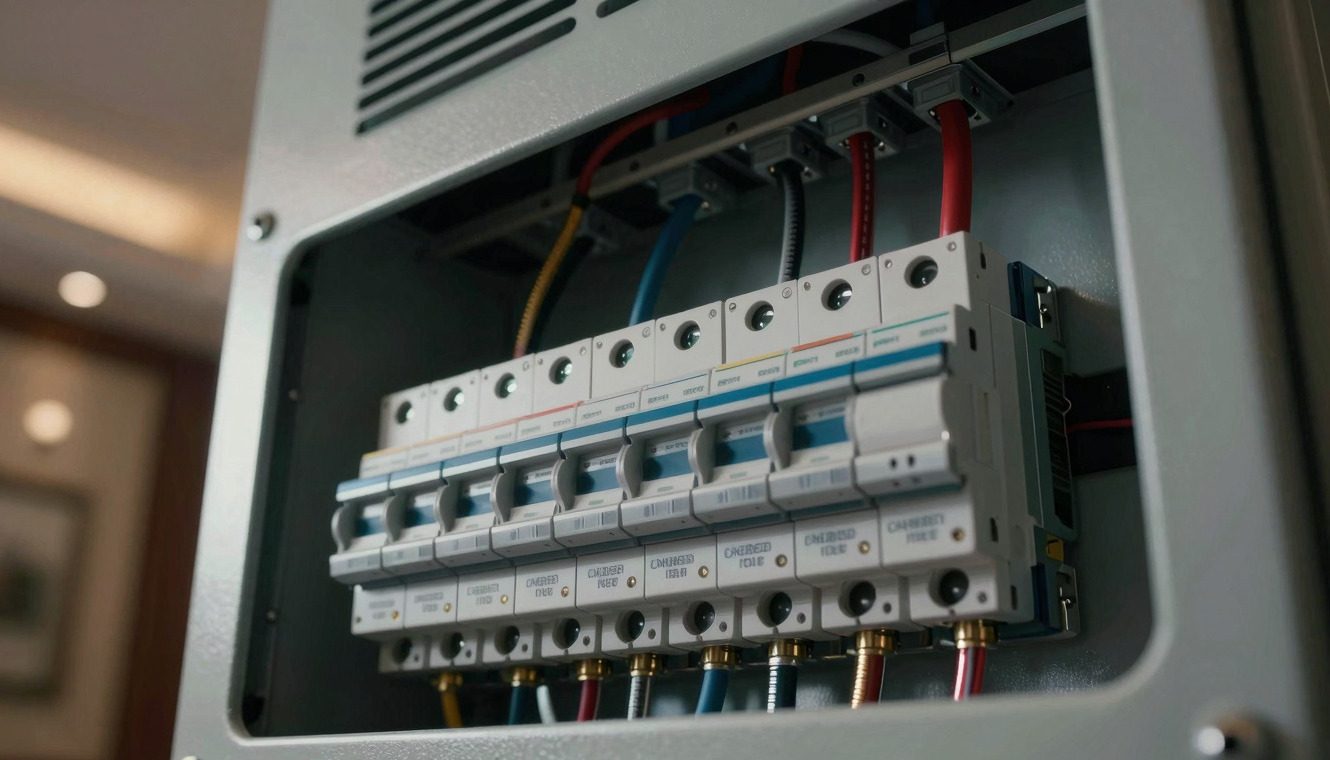

Автоматический выключатель – базовый защитный аппарат. Его номинал подбирают не «с запасом», а строго по сечению кабеля: для медного провода 1,5 мм² – автомат 16 А, для 2,5 мм² – 25 А. Поставить автомат на 32 А туда, где провод рассчитан на 16 А, означает, что при перегрузке сгорит кабель – а не сработает защита.
УЗО (устройство защитного отключения) защищает человека от поражения током при утечке. Оно реагирует на разницу токов между фазным и нулевым проводниками. Дифференциальный автомат совмещает функции УЗО и автоматического выключателя в одном корпусе – удобно, когда места в щите мало.
Реле напряжения – элемент, который особенно актуален для частного сектора Пушкинского района: при воздушном вводе напряжение в сети может «гулять» от 160 до 260 В. Реле отключает нагрузку при выходе напряжения за допустимые пределы, не позволяя сжечь холодильник, стиральную машину или котёл.
Нулевая (N) и защитная заземляющая (PE) шины – отдельные компоненты, которые при всей внешней похожести нельзя путать. В системе TN-C-S, которая типична для частных домов Подмосковья, разделение нуля и земли происходит именно в щите, и от правильности этого разделения зависит корректная работа всей защиты.
Этапы монтажа: от расчёта до первого включения
Работа начинается не с отвёртки, а с бумаги. Проектирование – это расчёт суммарной мощности всех потребителей и разбивка их по группам. Стандартная схема для трёхкомнатной квартиры включает отдельные линии на освещение, розетки в каждой комнате, кухонные приборы, ванную комнату и стиральную машину. Перегружать одну группу «всем подряд» – типичная ошибка бюджетного монтажа.
После расчёта корпус щита подготавливают под установку DIN-рейки – металлической направляющей шириной 35 мм, на которую защёлкивается модульное оборудование. Кабели заводят в щит через кабельные вводы, жилы зачищают на нужную длину и обжимают наконечниками НШВИ. Обжим наконечников – не формальность: голый многожильный провод, зажатый напрямую в клемму автомата, со временем деформируется и ослабевает, что создаёт нагрев в точке контакта.
Маркировка – последний шаг, который часто пропускают. Каждая группа должна иметь подписанную бирку: «Розетки кухня», «Освещение коридор», «Стиральная машина» и так далее. Без маркировки через год невозможно понять, какой автомат за что отвечает.
Финальное тестирование – прозвонка каждой цепи на отсутствие короткого замыкания и проверка срабатывания УЗО специальной кнопкой «Test». Некоторые мастера этот этап пропускают, считая его излишним. Это ошибка.
Ошибки, которые дорого стоят
Самая частая проблема при самостоятельном монтаже или найме случайного электрика – неправильный подбор автоматов. Когда на кабель 1,5 мм² ставят автомат 25 А «чтобы не выбивало», защита фактически перестаёт работать: провод начнёт греться задолго до того, как автомат среагирует.
Путаница между нулём и землёй – отдельная и опасная история. В щите нулевая шина N находится под потенциалом сети, заземляющая PE – нет. Если их объединить в системе TN-S или перепутать подключение, УЗО будет ложно срабатывать, а заземление потеряет смысл.
Ещё одна типичная картина – щит, набитый сверх меры. Когда на один автомат подключают три-четыре группы розеток, суммарная нагрузка легко превышает его номинал. Такой щит будет постоянно «выбивать», а хозяин будет грешить на «слабую сеть».
Из чего складывается стоимость монтажа
Цена на монтаж щитка зависит от нескольких переменных: количества модулей в щите, состава оборудования, сложности однолинейной схемы и удалённости объекта. Щит на 12 модулей для небольшой квартиры и щит на 36 модулей с реле напряжения, контактором и несколькими УЗО – принципиально разные по трудоёмкости задачи.
В честной смете работа и материалы всегда указываются отдельными строками. Расходники – это корпус щита, DIN-рейки, шины, наконечники НШВИ, кабельные стяжки и маркировочные бирки. Попытка сэкономить на этом «копеечном» материале обычно аукается через год-два: окислившиеся контакты, ослабевшие соединения и необходимость переделывать весь монтаж заново.
