Проект пристройки к дому Сергиев Посад
Старый дом на краю Сергиева Посада стоял уже двадцать лет – кирпичные стены толщиной 510 мм, ленточный фундамент глубиной заложения около 1,2 м, общая площадь 86 м². За эти годы семья выросла, и то, что прежде казалось достаточным, перестало им быть. Задача звучала просто: добавить к дому пристройку площадью около 40 м², объединив под одной крышей кухню-гостиную и небольшую гостевую комнату. На бумаге – несложно. На практике – цепочка инженерных решений, каждое из которых влияет на следующее.
Предпроектное обследование: что скрывает старый дом
Прежде чем говорить о новых стенах, нужно понять, в каком состоянии находятся старые. В данном случае обследование показало удовлетворительное состояние кладки и отсутствие трещин в фундаменте. Однако именно на этом этапе выяснилась первая особенность участка: грунты в районе Сергиева Посада – преимущественно суглинки с высоким коэффициентом пучинистости. Глубина промерзания здесь достигает 1,4 м, а сезонные подвижки грунта на нагруженных участках могут составлять 3–5 см.
Это означало одно: фундамент пристройки нельзя жёстко соединить с фундаментом основного дома. Иначе при неравномерном морозном пучении новая конструкция начнёт «тянуть» за собой старую, и в стенах появятся трещины – именно тот сценарий, которого больше всего боятся заказчики.
«Деформационный шов между фундаментами – это не слабое место конструкции. Это запланированная степень свободы, которая защищает обе части здания от взаимного разрушения».
Архитектура: чтобы пристройка не выглядела «приставленной»
Визуальная интеграция пристройки в существующее здание – задача, которую часто недооценивают. В данном проекте фасады облицованы клинкерной плиткой того же оттенка и формата, что и на основном доме. Кровля пристройки выполнена с уклоном, сопряжённым с основным скатом: один общий водосток, единый конёк по высоте. Оконные блоки подобраны той же серии – белый ПВХ с одинаковым профилем рамы.
Планировочно пространство поделено на две зоны: открытая кухня-гостиная площадью 28 м² с выходом на террасу и гостевая комната 12 м² с отдельным входом с улицы. Это решение обеспечило функциональность без перепланировки основного дома.
Конструктивные решения: фундамент, стены, кровля
Фундамент. Для пристройки выбрана монолитная железобетонная плита толщиной 200 мм на слое утеплителя – так называемая «шведская плита» (УШП). Такое решение распределяет нагрузку равномерно, минимизируя риск дифференциального пучения. Плита залита с отступом 20 мм от фундамента основного дома – это и есть деформационный шов, заполненный вспененным полиэтиленом и герметиком.
Стены. Несущие стены пристройки выложены из газобетонных блоков D500 толщиной 375 мм. Теплотехнический расчёт для климатической зоны Сергиева Посада (ГСОП около 5 000 °С·сут) показал, что без дополнительного утепления приведённое сопротивление теплопередаче составит около 3,1 м²·°С/Вт – на границе нормативного значения. Поэтому снаружи нанесён слой минеральной штукатурки по стекловолоконной сетке толщиной 20 мм, что довело итоговый показатель до 3,4 м²·°С/Вт.
Кровля. Стропильная система односкатная, с уклоном 15°, опирается на мауэрлат, закреплённый анкерами в армопоясе. Кровельный пирог снизу вверх: пароизоляция, 200 мм минеральной ваты между стропилами, 50 мм жёсткого PIR-утеплителя сверху, диффузионная мембрана, контробрешётка, металлочерепица. Организованный водосток выведен на торец пристройки – вода не попадает на отмостку основного дома.
| Конструктивный элемент | Решение | Параметр |
|---|---|---|
| Фундамент | Монолитная плита (УШП) | толщина 200 мм, утеплитель 150 мм |
| Стены | Газобетон D500 | толщина 375 мм, R = 3,4 м²·°С/Вт |
| Кровля | Минвата + PIR | суммарно 250 мм утеплителя |
| Деформационный шов | Вспененный полиэтилен + герметик | зазор 20 мм |
Инженерные системы
Электроснабжение пристройки подключено отдельным кабелем ВВГнг 3×4 мм² от существующего распределительного щита. Расчётная нагрузка – 5,5 кВт, что вписывается в свободный резерв вводного автомата. В пристройке установлен собственный щиток с дифавтоматами.
Отопление решено подключением к существующему конденсационному газовому котлу: гидравлика позволяла добавить ещё один контур. В кухне-гостиной уложен водяной тёплый пол (коллектор вынесен в нишу под лестницей), в гостевой комнате – радиатор. Это разграничение удобно: тёплый пол создаёт равномерный фон, радиатор быстро прогревает комнату при редком использовании.
Вентиляция – естественная, с вытяжными клапанами в кухонной зоне и в санузле, если он предусмотрен. Приточные клапаны интегрированы в оконные профили – решение простое, но обеспечивающее нормативный воздухообмен без принудительной механики.
Этапы работ и контроль качества
Работы заняли около четырёх месяцев. Первый месяц – земляные работы, устройство опалубки и бетонирование плиты с выдержкой до набора 70% прочности. Затем кладка стен, монтаж армопояса и стропильной системы. Параллельно – разводка инженерных сетей до финишной отделки.
Контрольные точки фиксировались на трёх стадиях: геометрия плиты до снятия опалубки (допуск ±10 мм по диагонали), герметичность кровельного примыкания к стене основного дома после монтажа (проверка дождеванием), и тепловизионное обследование стен после завершения кладки – для выявления мостиков холода в углах и перемычках.
Из чего складывается цена
Смета на объект подобного типа формируется из нескольких групп затрат. Фундамент с земляными работами и бетоном – около 30% от бюджета конструктива. Стены с перемычками и армопоясом – порядка 25%. Кровля со стропильной системой и кровельным покрытием – 20%. Оставшаяся часть – инженерные сети, окна, черновая отделка.
На итоговую стоимость в данном проекте повлияли три фактора: выбор УШП вместо более дешёвой ленты (но лента на пучинистом грунте без должного заглубления – риск), использование PIR-утеплителя в кровельном пироге вместо дополнительного слоя минваты, и удалённость объекта от Москвы, что сказалось на логистике материалов. Каждый из этих пунктов – не прихоть, а техническое обоснование, которое снижает эксплуатационные расходы в перспективе.

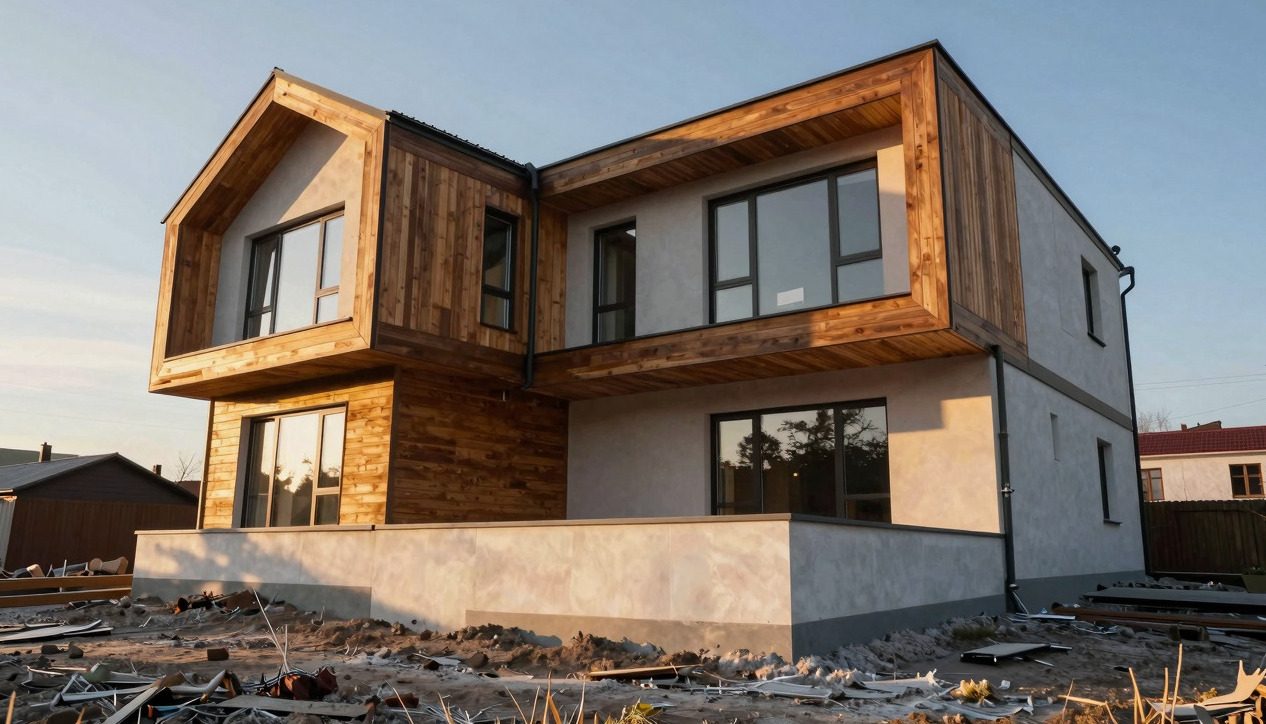

Готовый объект прошёл все контрольные проверки. Площадь дома выросла с 86 до 126 м², деформационный шов работает корректно – после первой зимы трещин в узлах примыкания не обнаружено.
