Прокладка кабеля под стяжкой – один из тех этапов ремонта, который почти невидим глазу заказчика, но именно от него зависит надёжность всей электрической системы на десятилетия вперёд. В частных домах Хотьково, Матвеевского и окрестных посёлков этот вопрос стоит особенно остро: здесь соседствуют дома советской постройки с деревянными перекрытиями и новые коттеджи с монолитными плитами, а подход к разводке в каждом случае принципиально разный.
Когда разводка по полу оправдана технически
Выбор маршрута для кабельных трасс определяется типом перекрытия. Монолитная железобетонная плита и стяжка по лагам – это разные конструкции с разными допусками. В первом случае кабель укладывается поверх плиты и заливается финишной стяжкой; во втором – прокладывается в пространстве между лагами с обязательной защитной гофрой.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Главное преимущество подпольной разводки перед штробированием стен – минимальное вмешательство в несущие конструкции. Горизонтальное штробление несущей стены ослабляет её поперечное сечение, а нормативы СП 70.13330 прямо ограничивают глубину и длину подобных борозд. Укладка же кабеля по плите перекрытия этих ограничений не затрагивает.
Однако есть ситуации, когда метод неприменим. Если финишная стяжка тонкая – менее 30 мм над кабелем – защитный слой окажется недостаточным. При таком раскладе кабель испытывает механическую нагрузку при ходьбе и, что опаснее, перегревается при укладке тёплого пола поверх. Также метод не подходит для помещений с высокой влажностью без специальной защиты трасс.
Технология монтажа: от разметки до заливки
Проектирование и разметка трасс
До укладки первого метра кабеля необходимо разработать схему групп электроснабжения. Стандартное разделение: группа освещения – отдельный автомат, группа розеток – отдельный, мощные потребители (духовой шкаф, варочная панель, кондиционер) – каждый на своей линии. Трассы прокладываются с учётом будущих перегородок и дверных проёмов – иначе при демонтаже порожка или установке двери кабель окажется прямо под инструментом монтажника.

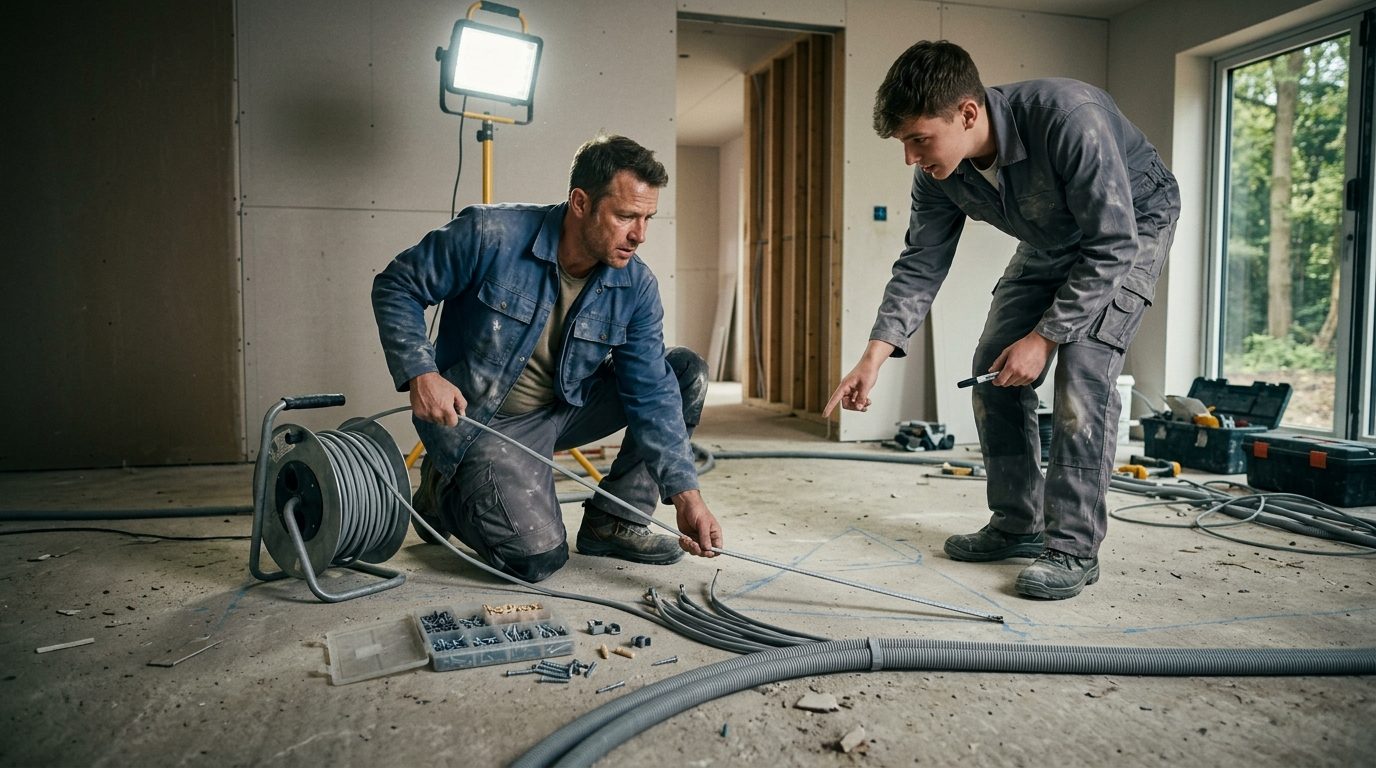

Подготовка основания и закрепление кабеля
Поверхность плиты очищается от мусора и пыли – грязь под стяжкой снижает её адгезию. Кабель фиксируется клипсами на дюбель-гвоздях с шагом 40–60 см. Это не эстетическое требование, а техническое: незакреплённый кабель смещается при заливке стяжки, и трасса уходит с запроектированного места, что делает «карту разводки» бесполезной.
Выбор кабеля
Для скрытой прокладки в стяжке применяется кабель ВВГнг-LS. Индекс «нг» означает негорючий, «LS» – с пониженным дымовыделением. Это требование ПУЭ (Правила устройства электроустановок) для прокладки в строительных конструкциях, а не просто рекомендация. Использование обычного ВВГ или, тем более, ПУНП в стяжке – прямое нарушение норм.
| Назначение линии | Сечение кабеля | Типичная нагрузка |
|---|---|---|
| Освещение | 1,5 мм² | до 2,3 кВт |
| Розеточная группа | 2,5 мм² | до 3,5 кВт |
| Варочная панель | 6 мм² | до 8,8 кВт |
| Кондиционер | 2,5 мм² | до 3,5 кВт |
На длинных трассах – от 20 метров и более – необходимо проверять падение напряжения расчётом. При падении свыше 5% от номинала оборудование работает некорректно, а кабель греется сильнее, чем допустимо.
Главный технический риск – совмещение с тёплым полом
«Электрический кабель разводки и нагревательный мат тёплого пола – это два источника тепла в ограниченном объёме стяжки. Их неправильное совмещение приводит к перегреву изоляции и, в долгосрочной перспективе, к пробою.»
Правило здесь простое: силовая разводка и нагревательные элементы тёплого пола располагаются в разных слоях либо разносятся горизонтально на расстояние не менее 50 мм. Нагревательный мат укладывается поверх основной стяжки, в слой клея или тонкого выравнивающего слоя – и к этому моменту вся силовая разводка уже должна быть надёжно замурована ниже.
Использование экранированного кабеля в зонах совмещения снижает взаимные электромагнитные помехи – это актуально для помещений, где чувствительная электроника стоит вблизи обогреваемого пола.
Минимальная толщина защитного слоя
Согласно ПУЭ и сложившейся монтажной практике, слой стяжки над кабелем должен составлять не менее 30 мм. Это обеспечивает и механическую защиту, и нормальный тепловой режим работы проводника.

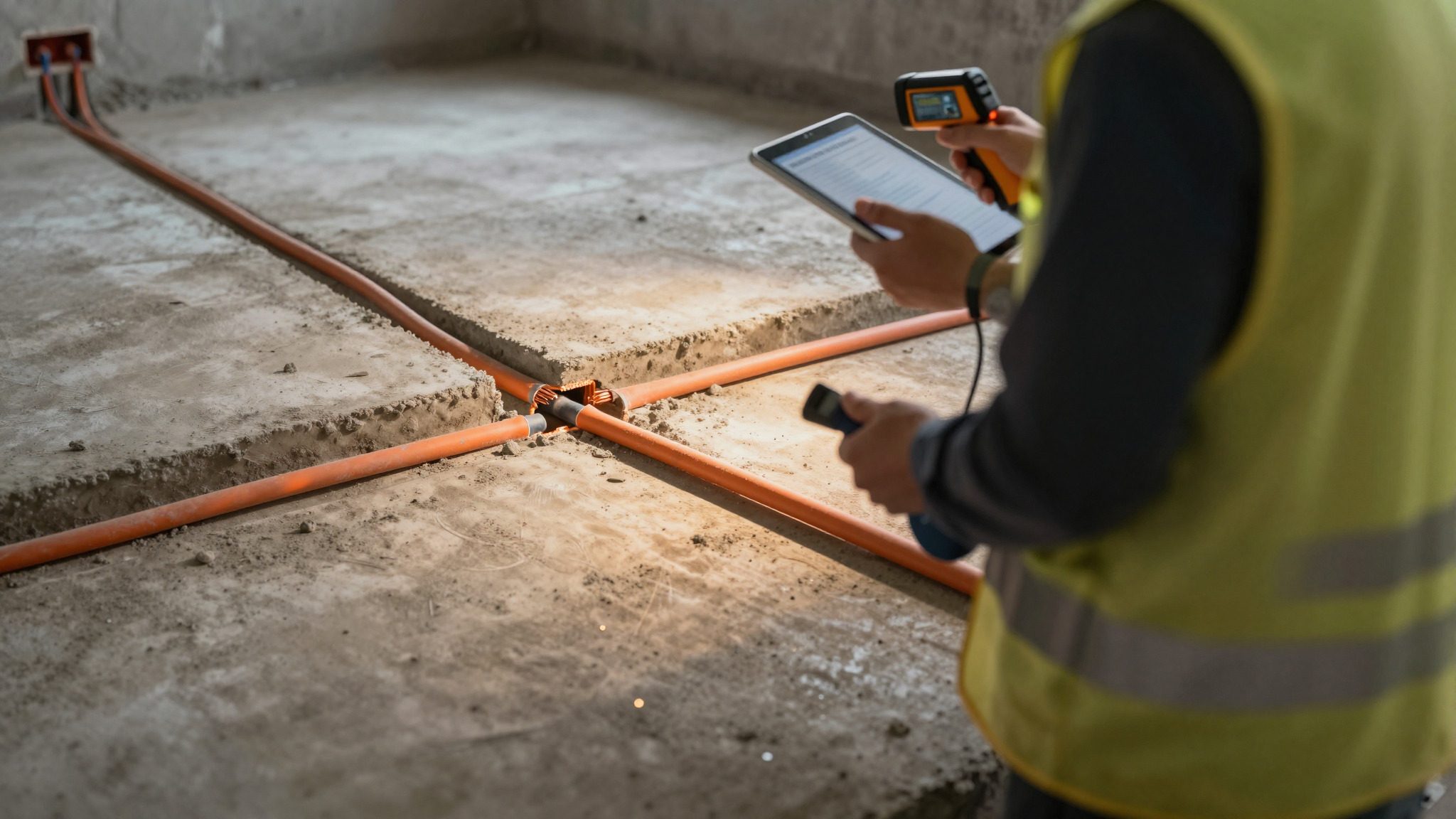

Фотофиксация трасс: почему это обязательно
Перед заливкой стяжки все уложенные трассы фотографируются с привязкой к стенам и углам помещения. Полученная «карта кабельных линий» передаётся заказчику. Без неё любой последующий монтаж – будь то крепление сантехнического короба или установка тёплого пола с якорными дюбелями – превращается в лотерею.
В Хотьково нередки ситуации, когда при ремонте в домах 1980–1990-х годов строители обнаруживают кабели в совершенно неожиданных местах – именно потому, что предыдущий монтаж вёлся без документирования.
Из чего складывается стоимость работ
Цена разводки по полу зависит от нескольких конкретных факторов: общего метража кабельных трасс, количества групп и точек подключения, сложности вывода кабеля из пола в вертикальные штробы, а также от типа перекрытия – работа с деревянными лагами трудоёмнее, чем с монолитной плитой.
Отдельная статья затрат – сам кабель. ВВГнг-LS дороже бюджетных аналогов примерно на 20–30%, но замена кабеля после заливки стяжки стоит несравнимо больше – это полный демонтаж покрытия.
Когда подрядчик предлагает цену заметно ниже рыночной, стоит уточнить марку используемого кабеля и способ его закрепления. Именно на этих двух позициях чаще всего экономят недобросовестные исполнители.
Если вы планируете ремонт в Хотьково или ближайших посёлках и хотите получить точный расчёт материалов и стоимости работ – наш инженер выезжает на объект бесплатно. На месте он оценит тип перекрытия, согласует трассы с учётом вашей планировки и составит смету без скрытых статей.
