Штробление и прокладка проводки, Хотьково
Ремонт квартиры в Хотьково или строительство загородного дома в окрестностях Сергиева Посада – это две принципиально разные задачи с точки зрения электромонтажа. В первом случае мастер работает со старым жилым фондом: кирпичными сталинками и панельными домами советской постройки, где проводка давно выработала ресурс. Во втором – с новыми коттеджами из газобетона и монолитного бетона, где электрику прокладывают с нуля. Оба сценария требуют строгого соблюдения технологии, иначе последствия могут оказаться дорогостоящими.
Проектирование: откуда начинается любая проводка
Прежде чем взять в руки штроборез, необходимо разработать однолинейную схему электроснабжения. Это не формальность – схема определяет количество групп, сечение кабелей и номиналы защитной автоматики.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Базовое правило звучит просто: для линий освещения используют кабель сечением 1,5 мм², для силовых розеточных групп – 2,5 мм², для подключения электроплиты или проточного водонагревателя мощностью свыше 3,5 кВт – от 4 до 6 мм² в зависимости от расчётной нагрузки. Номинал автоматического выключателя подбирают под конкретную группу, а не «с запасом».
Отдельный шаг – проверка планов коммуникаций перед разметкой трасс. В Хотьково немало домов с газовым снабжением, и случайное повреждение газовой трубы при штроблении несёт реальную угрозу. Схемы инженерных сетей стоит запросить у управляющей компании или использовать детектор скрытых коммуникаций.

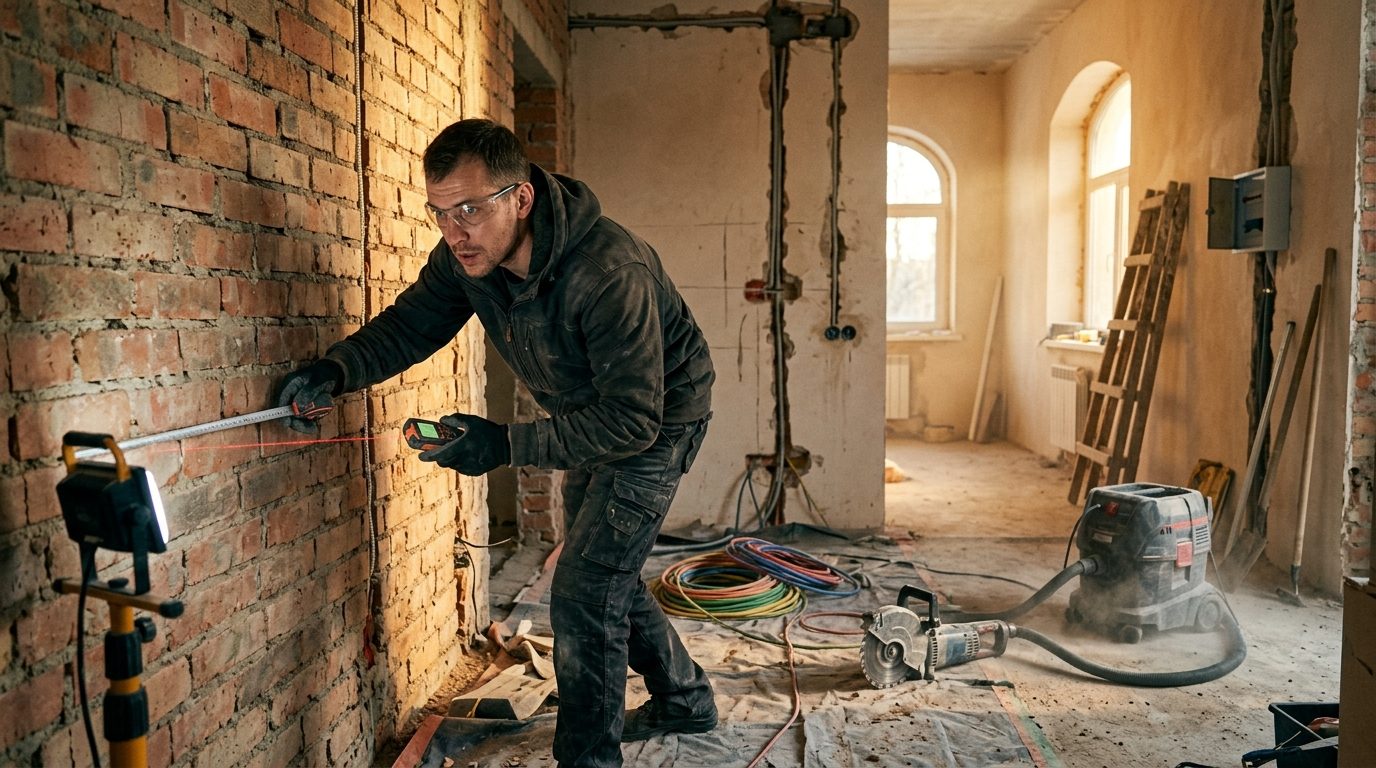

Штробление: разные материалы – разный подход
Технология нарезки штроб зависит от материала стены. Кирпич, монолитный бетон и газобетон ведут себя по-разному.
| Материал | Инструмент | Особенности |
|---|---|---|
| Кирпич | Штроборез или болгарка с алмазным диском | Пыль, риск скола кирпича на краях |
| Монолитный бетон | Штроборез с пылесосом, перфоратор | Высокая твёрдость, медленная работа |
| Газобетон | Штроборез или ручная «штробилка» | Хрупкий материал, требует аккуратности |
Газобетон, который активно используется в частном строительстве вокруг Хотьково, при неосторожном штроблении даёт трещины вдоль стены. Здесь перфоратор в ударном режиме лучше отложить – он расшатывает блок. Предпочтительнее штроборез с двумя параллельными алмазными дисками и одновременным подключением промышленного пылесоса.
«Глубина штробы для кабеля в гофре не должна превышать 2,5 см в несущих стенах – это требование СП 256.1325800.2016. Горизонтальные штробы в несущих конструкциях нормируются особо строго: их длина в одном пролёте не должна превышать 3 метров.»
Скрытая прокладка (в штробе под штукатурку) – стандарт для жилых помещений. Открытая прокладка в кабель-каналах оправдана в технических помещениях, гаражах или при ремонте без вскрытия стен.
Кабели и способы монтажа
Стандартом для скрытой проводки в жилых домах является кабель ВВГнг-LS. Маркировка «нг» означает, что кабель не поддерживает горение, «LS» – low smoke, то есть при нагреве он выделяет минимум дыма. Использование обычного ПВС или ВВГ без этих характеристик в штробах – грубое нарушение пожарных норм.
Способы монтажа различаются в зависимости от конструктива здания:
В штробах. Кабель фиксируют перфорированными дюбель-хомутами с шагом около 40–50 см, после чего штробу заполняют алебастром или гипсовой смесью. Подрозетники устанавливают на том же растворе, выверяя их по уровню.
В гофрированной трубе. Обязательный способ при прокладке через деревянные перекрытия, чердачные пространства и внутри монолитных стяжек пола. Гофра защищает кабель и позволяет при необходимости его заменить, не вскрывая конструкцию.
В стяжке пола. Трассы укладывают до заливки, фиксируют к арматурной сетке. После застывания стяжки доступа к этому участку уже нет – поэтому ошибки здесь исправить невозможно без полного демонтажа.
Геометрия трасс – отдельный вопрос. Все линии прокладывают строго вертикально или горизонтально, без диагоналей. Это кажется мелочью при монтаже, но через пять лет, когда нужно будет повесить полку или картину, хозяин дома скажет спасибо за соблюдение этого правила.

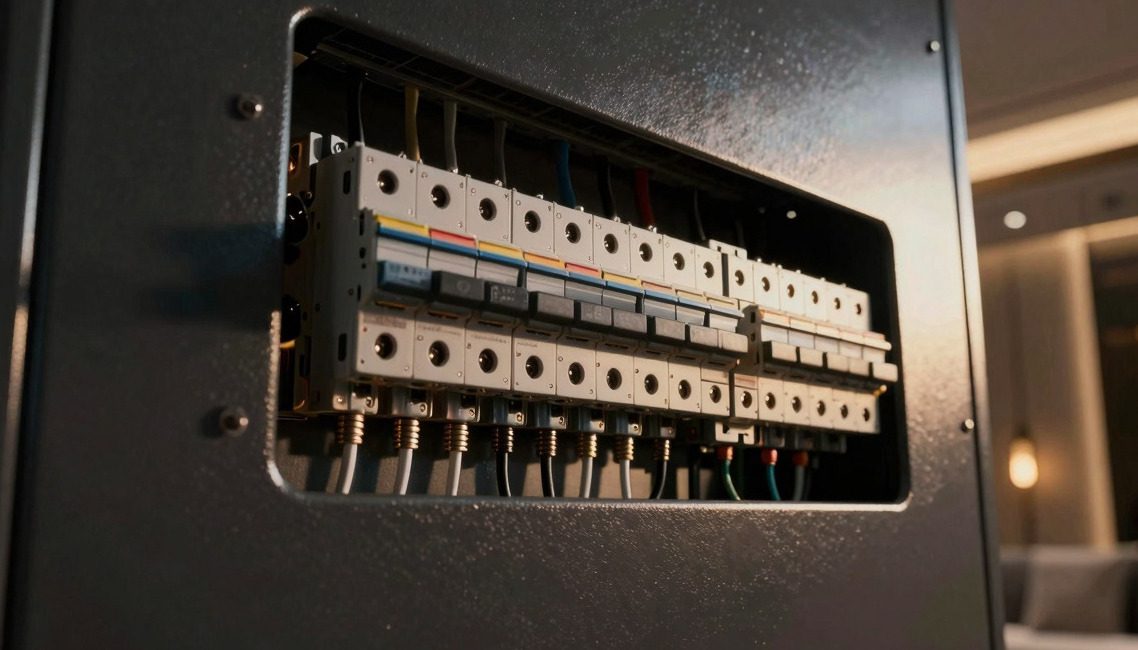

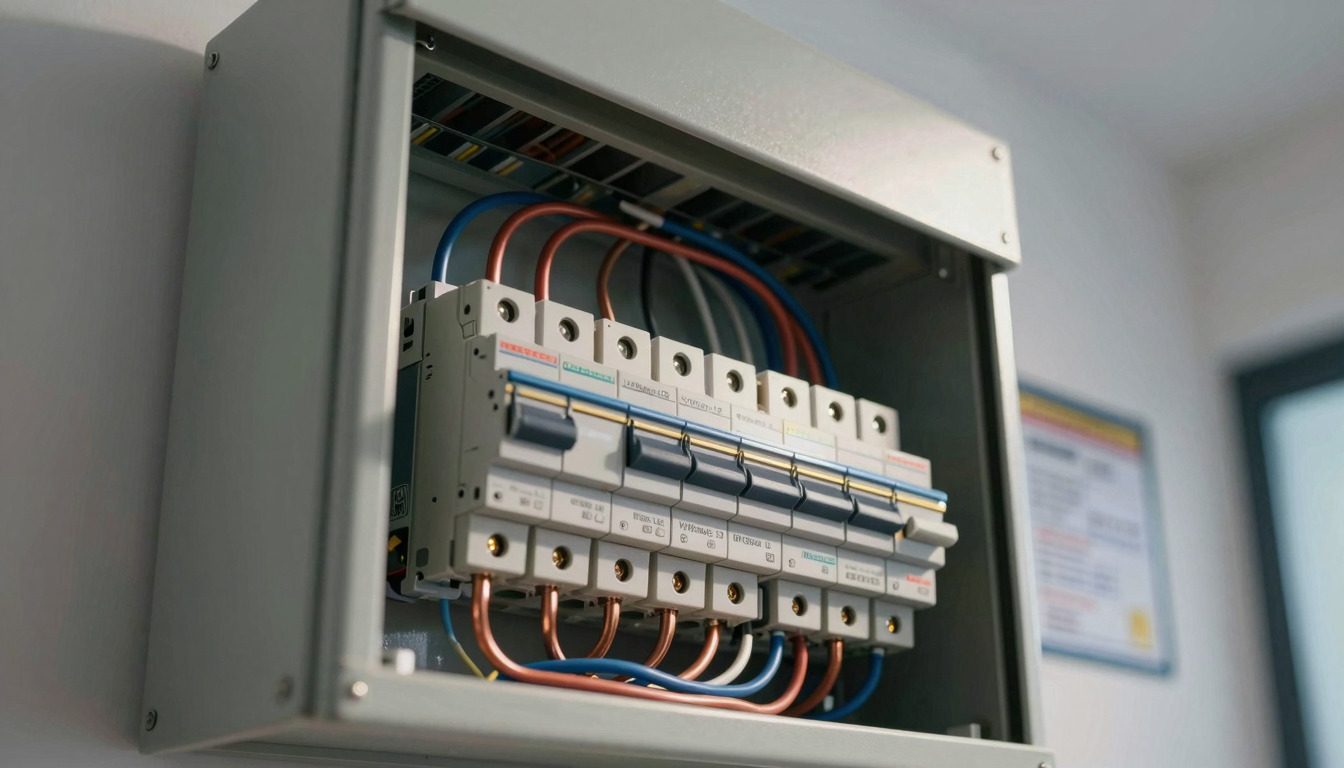

Распределительный щит: защита людей и техники
Современный распределительный щит строится по принципу разделения: каждая группа получает собственный автоматический выключатель. Поверх этого – УЗО (устройство защитного отключения) или дифференциальные автоматы, которые реагируют на токи утечки от 10 до 30 мА. Они защищают человека от удара током при повреждении изоляции.
В условиях подмосковных посёлков, где качество сетевого напряжения оставляет желать лучшего, оправдана установка реле напряжения. Оно отключает нагрузку при выходе напряжения за допустимые границы – обычно ниже 180 В или выше 250 В. Это защищает холодильники, стиральные машины и компрессоры кондиционеров.
Розетки и выключатели монтируют в установленные подрозетники, проверяя надёжность затяжки клеммных соединений. Слабый контакт – главная причина локальных перегревов и пожаров в бытовой электросети.
Приёмка работ: что должно остаться у заказчика
После завершения монтажа проводят обязательную проверку. Прозвонкой мультиметром убеждаются в отсутствии коротких замыканий между фазой и нулём во всех группах. Мегаомметром измеряют сопротивление изоляции – оно должно быть не менее 0,5 МОм для каждой линии. Затем проверяют срабатывание УЗО кнопкой «Тест» и имитацией тока утечки.
По итогам работ заказчик получает три документа: исполнительную схему трасс с указанием реальных глубин залегания кабелей, акт выполненных работ с перечнем использованных материалов и гарантийный сертификат на монтаж. Без исполнительной схемы любой последующий мастер, делающий ремонт, будет работать вслепую – и это реальный риск повреждения проводки.
Штробление и прокладка кабельных линий – физически грязная и технически строгая работа. Пылесос, алмазные диски, точные расчёты сечений и документация по итогам – не опции, а базовый стандарт, который отличает профессиональный монтаж от кустарного.
