Скрытая электропроводка – тот самый этап ремонта, который закрывается штукатуркой и плиткой, а потом либо десятилетиями служит без нареканий, либо превращается в источник постоянных проблем. В Сергиевом Посаде, где жилой фонд варьируется от кирпичных «сталинок» до новых панельных комплексов на Звёздной улице, к черновому монтажу нужно подходить с пониманием конкретных условий – типа стен, существующей разводки и нагрузок современной техники.
Пошаговый алгоритм монтажа
Демонтаж и план
На вторичке работа начинается с демонтажа старой проводки. В домах 1960–1980-х годов постройки нередко обнаруживается алюминиевый кабель в хлопчатобумажной оплётке – его нужно убирать полностью, не пытаясь использовать отрезки в новой схеме. После демонтажа составляют план расстановки розеток, выключателей и световых точек с привязкой к реальному расположению мебели и бытовой техники.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Опытные электрики советуют прорабатывать план под конкретный холодильник, стиральную машину и варочную панель – а не под абстрактную кухню. Это избавляет от удлинителей.
Расчёт нагрузок и выбор сечения кабеля
Сечение медного кабеля подбирается из расчёта: на 1 мм² допустимо около 10 А при открытой прокладке и около 8 А при скрытой. Для большинства розеточных групп в жилых помещениях достаточно кабеля 2,5 мм², для освещения – 1,5 мм². Мощные потребители – электроплита, духовой шкаф, кондиционер – требуют отдельной линии сечением 4–6 мм².
| Группа потребителей | Сечение кабеля (мм²) | Номинал автомата (А) |
|---|---|---|
| Освещение | 1,5 | 10 |
| Розеточная группа | 2,5 | 16 |
| Стиральная машина | 2,5 | 16 |
| Электроплита / духовка | 4–6 | 25–32 |
| Кондиционер | 2,5 | 16 |

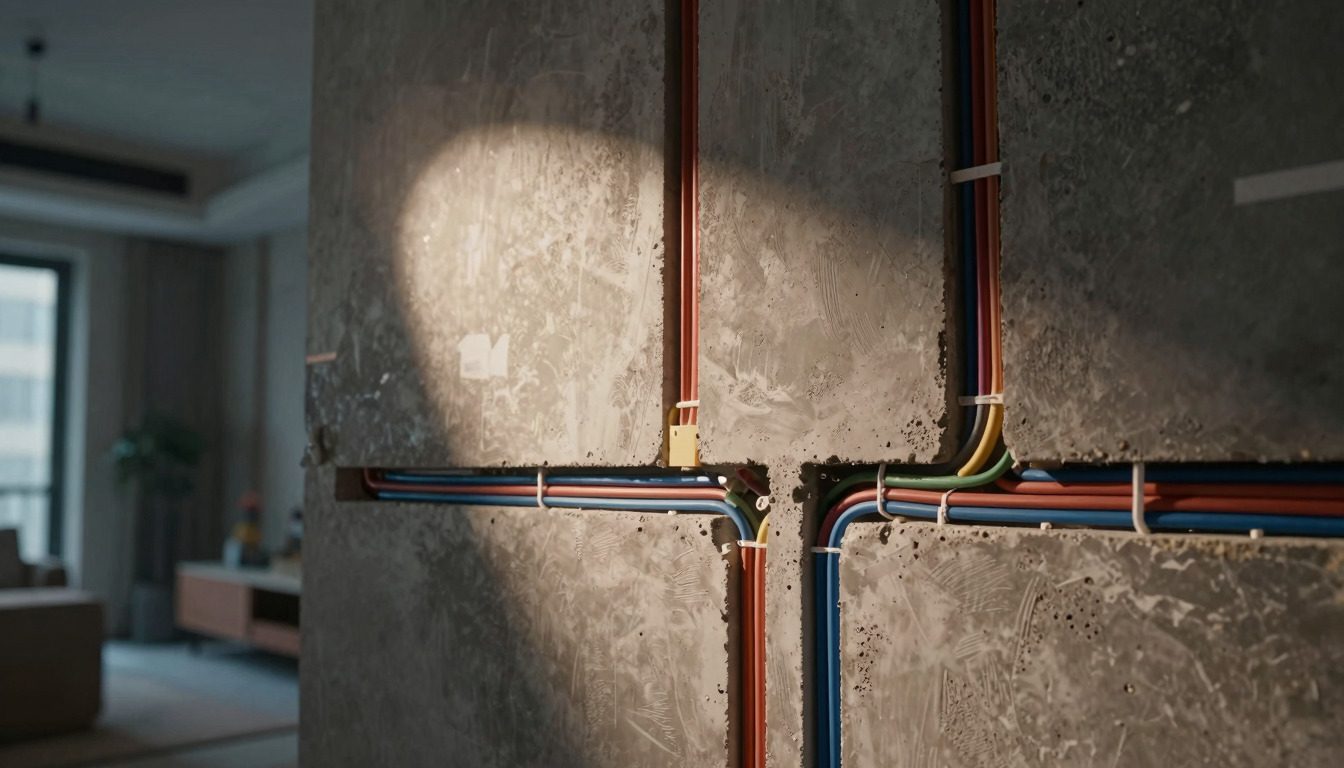

Штробление
Штробы прокладываются строго вертикально или горизонтально – никаких диагоналей. Горизонтальные трассы располагают на высоте 200–250 мм от чистового пола или на 150–200 мм ниже потолка. От дверных и оконных проёмов нужен отступ не менее 100 мм, от газовых труб – не менее 400 мм. Глубина штробы – около 20 мм, ширина – по диаметру трубы или кабеля плюс 5–10 мм.
В Сергиевом Посаде немало домов с кирпичными стенами толщиной 510–640 мм – штробить их проще, чем бетонные панели. Панельные дома серий 111-90 и П-44 требуют алмазного инструмента и предварительной проверки расположения арматуры.
Прокладка и крепление кабеля
Кабель укладывают в штробу и фиксируют хомутами или дюбель-хомутами с шагом не более 500 мм на горизонтальных участках. В местах пересечения трасс кабели укладывают в гофрированную трубу – это упрощает замену без вскрытия стен. Все соединения выполняются только в распределительных коробках: скрутки в штробе под штукатуркой – прямое нарушение ПУЭ.
Материалы: что покупать
Для скрытой проводки в квартире применяют кабель марки ВВГнг-LS – это медный кабель с нулевым горением и пониженным дымовыделением. Аббревиатура «нг» означает «негорючий», «LS» – low smoke. Альтернатива – NYM, немецкий стандарт с дополнительным слоем изоляции между жилами и оболочкой, удобен при прокладке в гофре.
ПВ1 – это одножильный провод в одинарной изоляции, он применяется внутри щитков для подключения к автоматам, но не для скрытой прокладки в стенах жилых помещений.
Автоматические выключатели выбирают по двум параметрам: номинальный ток (соответствует сечению кабеля) и характеристика расцепления. Для бытовых линий подходит характеристика «B» или «C». УЗО устанавливают с током утечки 30 мА для жилых помещений и 10 мА для зон с водой – ванная, кухня рядом с мойкой.
Для влажных зон розетки и выключатели должны иметь степень защиты не ниже IP44 – это пылезащита и защита от брызг. В ванной комнате розетки допустимы только за пределами зоны 2 по классификации МЭК (более 600 мм от края ванны или душевого поддона) и только при наличии защитного потенциалвыравнивания.
Нормативная база
Основной документ – Правила устройства электроустановок (ПУЭ), седьмое издание. Раздел 7.1 регулирует жилые и общественные здания. Ключевые требования: медные жилы для скрытой проводки в зданиях с деревянными перекрытиями, обязательное заземление всех розеток начиная с 1997 года (система TN-C-S или TT), защита всех линий УЗО.
Для квартир в новостройках Сергиева Посада, сданных после 2003 года, застройщик обязан был предусмотреть систему заземления. В домах старше – нужно проверять фактическое наличие PE-проводника в щитке на лестничной площадке. Если его нет, решение принимается совместно с управляющей компанией.
Акт на скрытые работы составляется до закрытия штроб – это документ, подтверждающий соответствие монтажа проекту. Без него при страховом случае возможны споры.
Типовые ошибки
Самая распространённая ошибка – занижение сечения кабеля. Хозяин берёт 1,5 мм² на все розетки «чтобы сэкономить», а через год кабель греется под нагрузкой от посудомойки и микроволновки.
Вторая частая проблема – прокладка нескольких нагруженных линий в одной штробе вплотную. ПУЭ разрешает это, но тепловыделение суммируется, и допустимые токи для каждого кабеля нужно снижать по поправочным коэффициентам. На практике лучше разнести линии.
Третья ошибка специфична для старого фонда Сергиева Посада – отсутствие заземления при установке розеток с PE-контактом. Визуально розетка выглядит правильно, но третий контакт ни к чему не подключён. Проверить просто: мультиметром измерить напряжение между нулём и PE – оно должно быть менее 2 В.
Особенности жилого фонда Сергиева Посада
В кирпичных домах центральных районов города – улицы Вифанская, Краснозаводская, Воробьёвская – стены из силикатного или красного кирпича. Штробить их можно болгаркой с алмазным диском или штроборезом, пыли при этом значительно меньше, чем при работе с бетоном.
В панельных домах микрорайонов Ферма и Углич несущие стены – монолитный или сборный железобетон. Здесь штробление занимает больше времени и требует мощного инструмента. Перегородки в таких домах часто из пенобетона или гипсокартона – в них кабель прокладывают в гофре или закрытых кабельных каналах.
Климатически Сергиев Посад относится к зоне с умеренно-континентальным климатом: перепады температур зимой до –25°C, летом до +30°C, влажность в межсезонье высокая. Для внешних стен, особенно в угловых квартирах, важно обеспечить непрерывность изоляции кабеля – конденсат на холодной стене под штукатуркой при использовании некачественных материалов со временем разрушает оплётку.
Часто задаваемые вопросы
Нужен ли проект на черновую электрику в квартире?
Для частной квартиры при отсутствии перепланировки официально согласованный проект не требуется. Однако рабочая схема с обозначением трасс и точек подключения нужна – хотя бы для того, чтобы через пять лет не сверлить стену наугад.
Можно ли использовать алюминиевый кабель?
ПУЭ 7.1.34 прямо запрещает применение алюминиевых проводников сечением менее 16 мм² в жилых зданиях при скрытой прокладке. То есть для квартирной проводки алюминий исключён.
Как проверить качество скрытых работ?
До закрытия штроб – визуальный осмотр и прозвонка каждой линии мультиметром на целостность и отсутствие замыкания между жилами. После финишной отделки – проверка автоматов под нагрузкой и тест УЗО кнопкой «Тест» на каждом устройстве. Профессиональный вариант – измерение сопротивления изоляции мегаомметром с напряжением 500–1000 В: норма – не менее 0,5 МОм между любыми двумя жилами.
