Черновая электрика в монолитном доме, Сергиев Посад

Монолитный железобетон – материал, с которым рядовой строитель сталкивается нечасто, а вот владельцы квартир в новостройках Сергиева Посада имеют дело постоянно. В отличие от кирпичной кладки, монолит не имеет швов и пустот, которые можно использовать для прокладки кабеля. Здесь каждый сантиметр канала для проводки нужно буквально вырезать из цельного армированного бетона – а это совсем другой уровень трудоёмкости и совсем другой инструмент.

Ошибки, допущенные на этапе черновой электрики в монолите, исправить значительно сложнее, чем в кирпичном доме. Повреждённая гофра, перебитая арматура или неверно проложенный маршрут кабеля – всё это вскроется только после оштукатуривания, когда вскрывать стену заново будет и дорого, и болезненно.

Зачем нужен проект до начала работ

Прежде чем взяться за перфоратор, необходимо иметь на руках утверждённый план электрики. Это не формальность: схема расположения розеток, выключателей, светильников и распределительного щита определяет маршруты штроб. Менять их после начала резки – значит терять деньги и время.

В Сергиеве Посаде ряд управляющих компаний и ТСЖ требует уведомления или согласования при перепланировке электрики, особенно если затрагивается общедомовая сеть. Уточните этот вопрос до начала работ – требования конкретной УК могут существенно отличаться.

Этапы черновой электрики: от разметки до заделки

Разметка. Работа начинается с переноса схемы на стены и потолок. Для горизонтальных и вертикальных линий используют лазерный уровень – это исключает перекосы, которые потом создадут проблемы при установке розеток. При разметке обязательно закладывают запас на толщину будущей штукатурки: обычно 10–15 мм.

Штробление. Здесь монолит показывает свой характер. Для прорезки канала применяют угловую шлифмашину с алмазным диском или штроборез с двумя алмазными дисками – обычная болгарка с абразивным кругом быстро выходит из строя. Перфоратор с пикой используют для выборки бетона между двумя надрезами. Стандартная глубина штробы – 30–40 мм, ширина подбирается под диаметр гофротрубы с небольшим запасом.

Важно: в монолитных домах категорически нельзя штробить горизонтально несущие стены на глубину более 30 мм и длину более 3 метров без проектного расчёта. Это требование СП 70.13330.2012 и не обсуждается.

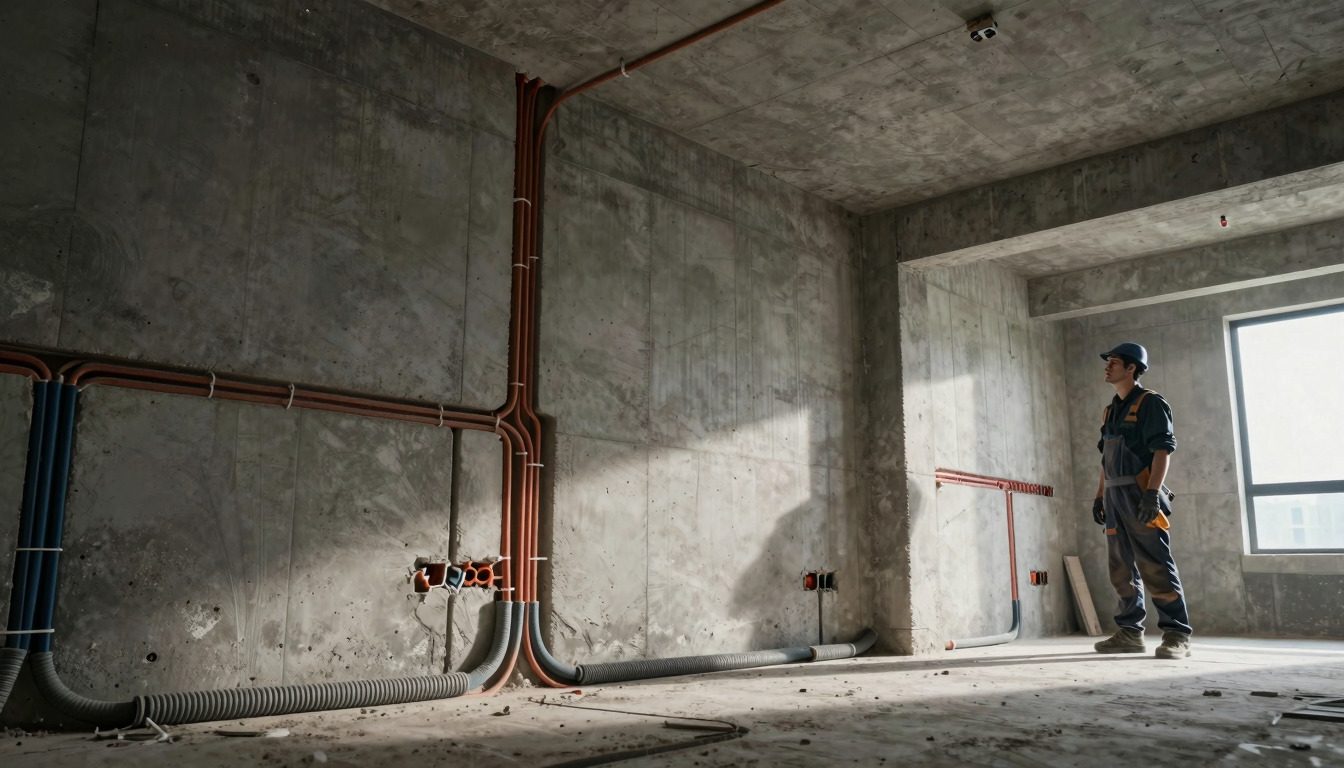

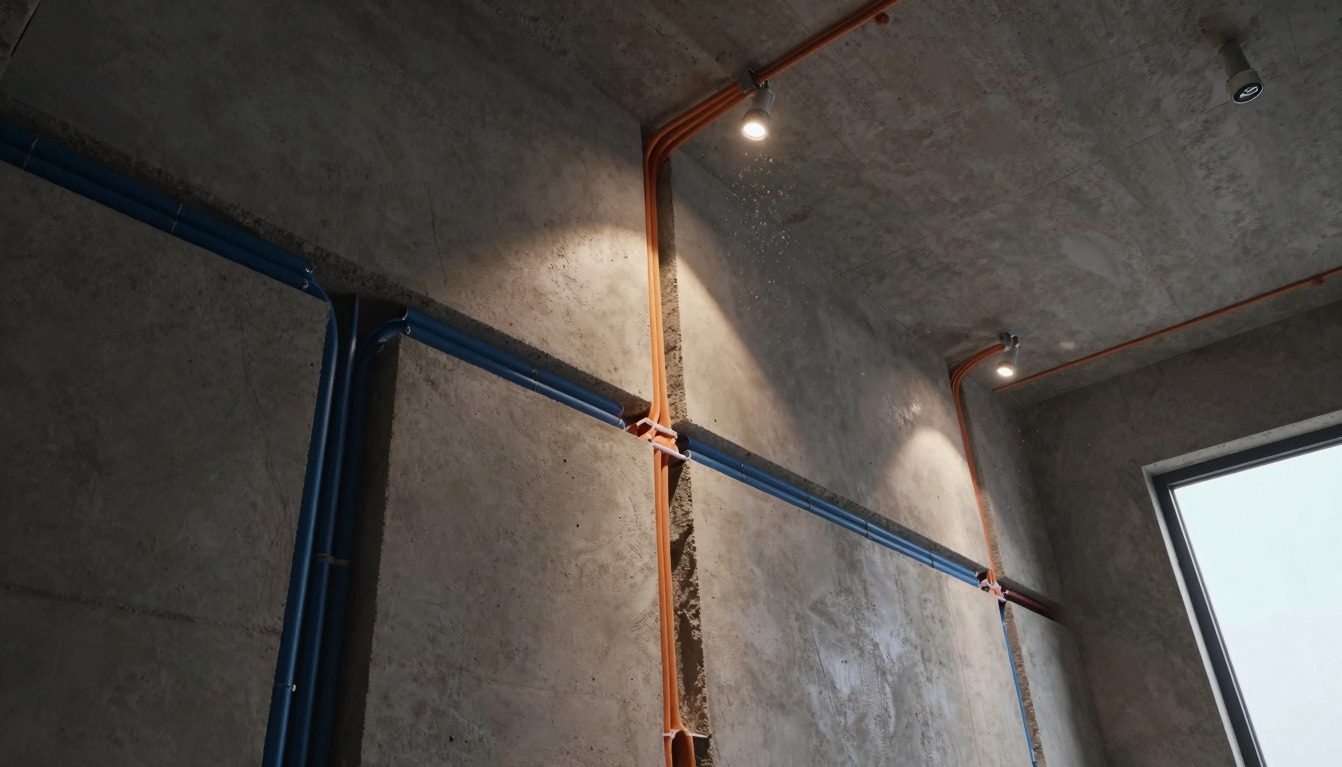

Прокладка кабеля. Кабель укладывают исключительно в гофротрубе – это не вкусовщина, а требование ПУЭ для скрытой проводки в негорючих конструкциях. Гофра защищает кабель при тепловом расширении бетона и позволяет при необходимости заменить проводку без вскрытия стен. Трубу фиксируют в штробе клипсами или алебастром с шагом не более 400 мм.

Распределительные коробки устанавливают в заранее просверлённых нишах. Для сверления круглых отверстий под коробки и подрозетники в монолите используют коронки с алмазным напылением – победитовые коронки с монолитом не справляются.

Подготовка к штукатурке. После укладки проводки штробы заделывают гипсовым или цементным раствором примерно на две трети глубины, оставляя место под штукатурный слой. Выводы под розетки и выключатели формируют с помощью гильз или оставляют подрозетники на уровне будущей чистовой поверхности.

Местные особенности и типичные ошибки

Монолитные дома в Сергиеве Посаде строились и строятся по разным проектам. В ряде домов старого монолитного фонда толщина перекрытий составляет 180–200 мм. Это накладывает ограничения: штробить потолок или пол таких плит нельзя вовсе – слишком высок риск ослабить конструкцию. В таких случаях кабель прокладывают по стенам или в стяжке пола.

Арматурный каркас – главная опасность при сверлении монолита. Попасть в арматуру перфоратором значит в лучшем случае сломать бур, в худшем – повредить несущий элемент. Перед разметкой штроб стены и потолок проверяют металлодетектором. Профессиональные приборы типа Bosch D-tect позволяют определить положение прутков с точностью до 10 мм.

Пыль при резке монолита – отдельная история. Её количество несопоставимо с кирпичом. Работа без промышленного пылесоса с насадкой на инструмент превращает квартиру в меловой карьер. Соседям снизу тоже достанется: вибрация от перфоратора хорошо передаётся через монолитные перекрытия. Работать стоит строго в разрешённое время – с 9:00 до 19:00 в будни, согласно областному закону о тишине.

Если дом построен по типовой серии, у застройщика или в архиве технической документации могут быть типовые схемы разводки. Это позволяет понять, где уже проходят закладные каналы, и по возможности использовать их.

Как проверить качество до закрытия штроб

Самая распространённая ошибка заказчика – подписать акт скрытых работ, не проверив ничего. После того как штробы заделаны, проверить что-либо без вскрытия уже невозможно.

Что нужно проконтролировать до заделки:

• Целостность гофры: на ней не должно быть трещин, переломов и мест, где кабель выходит наружу.
• Маркировка проводов: фаза – коричневый или красный, ноль – синий, земля – жёлто-зелёный. Путаница в цветах создаёт опасность при подключении.
• Фиксация распределительных коробок: они не должны болтаться и смещаться.
• Проверка мегаомметром: прибор измеряет сопротивление изоляции между жилами и между жилой и землёй. Норма – не менее 1 МОм для кабелей 0,4 кВ. Эту проверку проводят до заделки штроб и фиксируют в протоколе.

По ГОСТ Р 50571.16 результаты измерений сопротивления изоляции должны быть задокументированы и переданы заказчику вместе с актом скрытых работ.

Также проверяют, что глубина заделки оставляет место под штукатурный слой: если загипсовать штробу заподлицо со стеной, штукатурка потрескается над ней или вздуется.

После того как скрытые работы приняты, подписан акт и нанесена штукатурка, наступает черёд чистовой электрики – установки подрозетников, монтажа розеток, выключателей и светильников. Качество этого этапа напрямую зависит от того, насколько точно проложены трассы и надёжно зафиксированы все элементы в стенах. Небрежность на черновом этапе невозможно компенсировать аккуратной чистовой отделкой.

---
