Черновая электрика в студии, Сергиев Посад
Черновая электрика – это скрытый монтаж всех кабелей, закладных и коробок до начала чистовой отделки. После того как стены зашпаклёваны или облицованы плиткой, переделать что-либо без штробления и разрушения покрытий уже невозможно. Именно поэтому качество этого этапа определяет не только удобство, но и пожарную безопасность квартиры на десятилетия вперёд.
Студия усиливает эту проблему: в компактном помещении площадью 25–35 м² каждый квадратный сантиметр стены задействован – за гипсокартоном проходят трубы, мебель крепится к несущим конструкциям, а зоны кухни, спальни и гостиной разделены лишь условно. Ошибка в расположении одной розетки превращается в постоянный дискомфорт, который не исправить без сноса отделки.
Документация как отправная точка
До первого удара штроборезом необходимо иметь утверждённый план расстановки электрических точек, привязанный к дизайн-проекту. Без этого документа электрик будет работать «по ощущениям» – и к концу монтажа окажется, что розетка за тумбочкой недоступна, а выключатель перекрыт открытой дверью.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
На схеме фиксируют положение каждой розетки, выключателя и светильника с привязкой к чистовому полу и стенам. Там же указывают группы нагрузок: отдельные линии на варочную поверхность, духовой шкаф, стиральную машину и кондиционер. После согласования этого плана с электриком и дизайнером документ становится обязательным к исполнению – самодеятельность при монтаже недопустима.

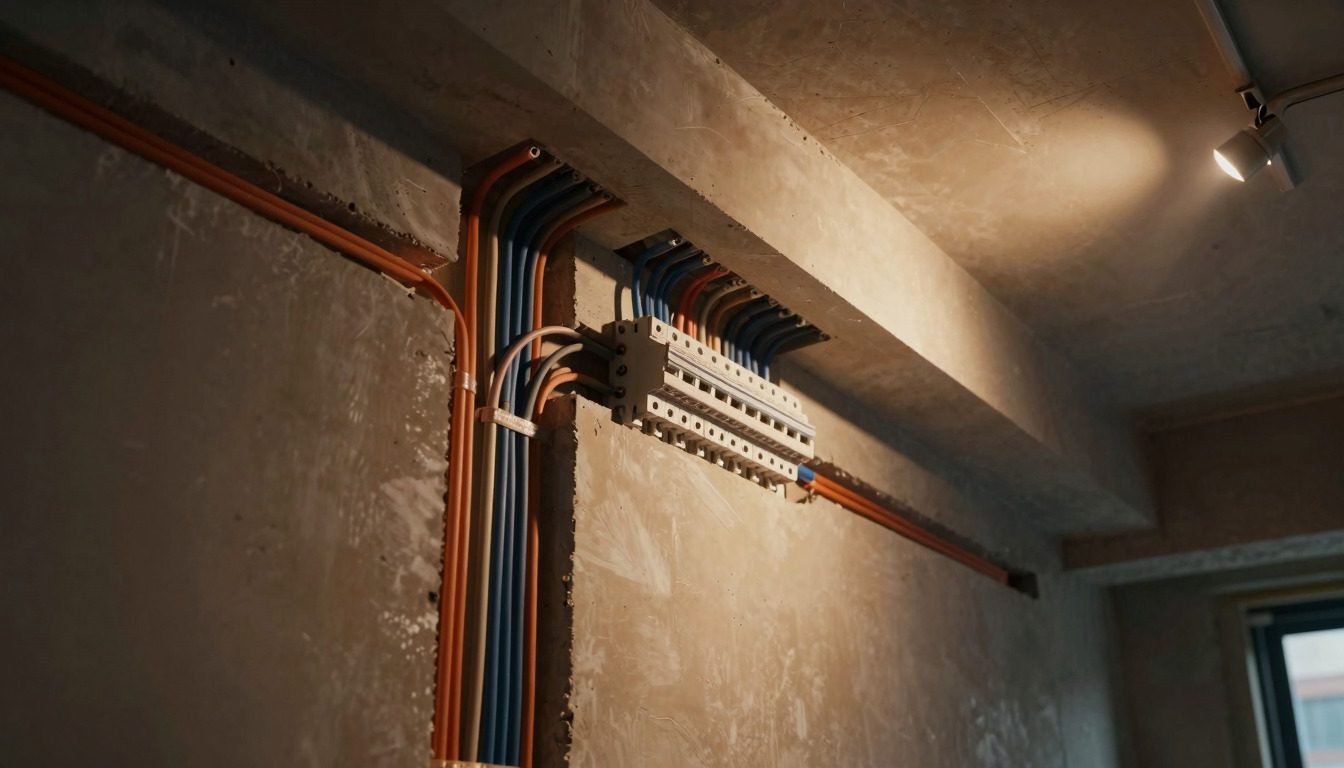

Разметка, штробление и укладка кабеля
Разметку выполняют лазерным уровнем: горизонтальные штробы прокладывают строго горизонтально, вертикальные – строго вертикально. Диагональная прокладка запрещена ПУЭ: она затрудняет поиск линий при последующем сверлении стен.
В бетонных панелях, характерных для домов серий П-44Т и П-111, штробление делают алмазным кругом или штроборезом с пылесосом. Глубина штробы – 20–25 мм, ширина – под диаметр трубы или плоского канала. Кабель укладывают в гофрированную трубу ПВХ: она защищает изоляцию от острых краёв бетона и упрощает замену проводника в будущем без вскрытия стен.
«Кабель без защитной трубки в штробе – это нарушение, которое при перегреве или механическом повреждении может привести к короткому замыканию прямо в стене».
Распределительные коробки устанавливают в начале каждой ветки и в точках разветвления. Минимальный размер коробки – 100 × 100 × 50 мм: меньший объём не позволяет нормально разместить клеммные соединения без натяжения проводов.
Сечения кабеля по группам
Для каждой группы потребителей нормируется своё минимальное сечение токопроводящей жилы. Использовать один и тот же провод на всё помещение – грубая ошибка.
| Группа потребителей | Марка кабеля | Сечение жилы |
|---|---|---|
| Освещение | ВВГнг-LS | 1,5 мм² |
| Бытовые розетки | ВВГнг-LS | 2,5 мм² |
| Кухонная техника (до 3,5 кВт) | ВВГнг-LS | 2,5 мм² |
| Варочная поверхность / духовка | ВВГнг-LS | 4–6 мм² |
| Кондиционер | ВВГнг-LS | 2,5 мм² |
| Стиральная / посудомоечная машина | ВВГнг-LS | 2,5 мм² |
Индекс «нг-LS» означает, что кабель не поддерживает горение и выделяет минимум дыма – это обязательное требование для прокладки в жилых помещениях.

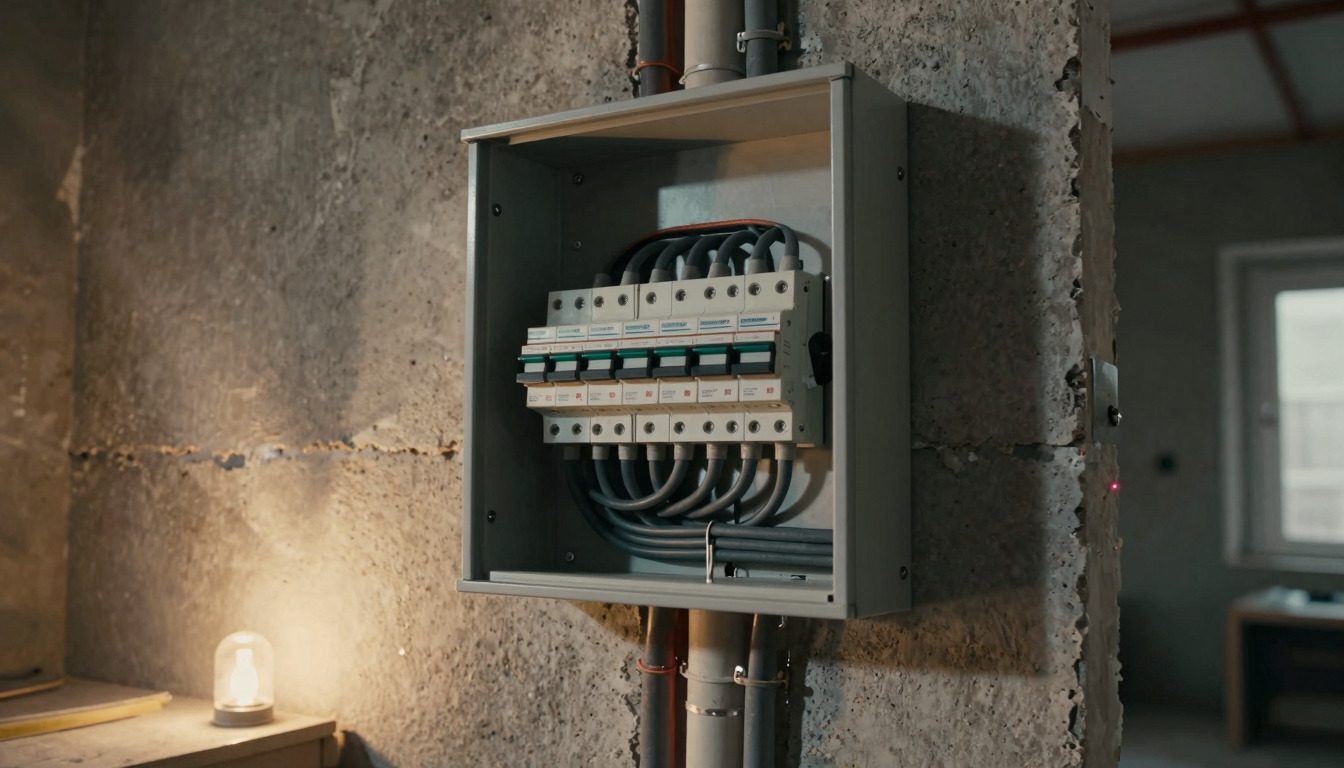

Щиток, защитная автоматика и заземление
Для студии достаточно щитка на 8–12 модулей: накладного или встраиваемого, в зависимости от расположения в нише. Каждую отдельную линию защищает автоматический выключатель с соответствующим номинальным током. На группы с повышенным риском поражения электрическим током – ванная, кухня, наружные розетки – устанавливают дифференциальные автоматы или УЗО с током утечки 30 мА.
Система заземления TN-C-S предполагает разделение PEN-проводника на PE (защитный) и N (нулевой) на вводе в квартирный щиток. Заземляющий проводник обязательно подключают к корпусу электроплиты, стиральной машины и розеткам в санузле. Без этого УЗО работает, но защита от поражения током при пробое на корпус прибора оказывается неполной.
Ошибки, которые обнаруживают только после ремонта
Самая частая проблема в студиях – нехватка розеток. Одна розетка на зону кровати, одна у дивана и пара на кухне – это минимум, который уже через год перестаёт устраивать. Рядом с кроватью нужны минимум две розетки (по одной с каждой стороны) плюс отдельная точка под бра. У кухонного фартука – не менее четырёх розеток для одновременного подключения чайника, микроволновки, тостера и зарядного устройства.
Вторая типичная ошибка – игнорирование будущего кондиционера. Кабель 2,5 мм² к месту установки внутреннего блока и отверстие для трубопровода закладывают при черновом монтаже. Потом пробить сквозное отверстие в бетонной панели через готовую отделку – это два дня работы с частичным сносом стены.
Третья ошибка затрагивает санузел: совмещённая ванная в студии по нормам СП 256.1325800.2016 делится на зоны с разными требованиями к степени защиты оборудования. Розетки и выключатели в зоне 2 (от 0,6 до 2,4 м от борта ванны) должны иметь класс защиты не ниже IP44. Кабель здесь прокладывают только в трубах с герметичными вводами.
Наконец, смешивание силовых и слаботочных кабелей в одной штробе или гофре недопустимо: кабели интернета, телевизионный коаксиал и акустические провода прокладывают в отдельных каналах с расстоянием не менее 50 мм от силовых линий.
Региональные особенности Сергиева Посада
Большинство студий в Сергиевом Посаде сдаётся в домах серий П-44Т, КОПЭ и монолитных жилых комплексах последних лет. В домах серии П-44Т несущие поперечные стены расположены через каждые 3,6 м – штробить их категорически запрещено, что ограничивает трассировку кабелей. Перегородки из газобетона в монолитных домах штробить проще, но важно не ослабить их чрезмерным фрезерованием.
Если перепланировка затрагивает перенос электрического щитка или изменение схемы электроснабжения, проект подаётся в местную администрацию или управляющую компанию. Самовольное перенесение щитка в нишу с изменением ввода фиксируется при техническом осмотре и может стать основанием для предписания.
Климат Подмосковья не накладывает специфических требований сверх стандартных норм, однако высокая влажность в совмещённых санузлах студий (при отсутствии отдельной вентиляции) делает применение кабелей и коробок с маркировкой IP44 не формальностью, а практической необходимостью.
Контроль перед закрытием штроб
До заштукатуривания или монтажа гипсокартона выполняют два вида контроля. Первый – визуальный: фотографируют или снимают на видео все трассы с рулеткой в кадре. Этот архив понадобится при будущем сверлении под картины, полки или кронштейн телевизора. Второй – электрический: каждую линию прозванивают мегаомметром на отсутствие замыканий и проверяют целостность PE-проводника. Только после этого штробы заделывают.
