Черновая электрика в таунхаусе – задача, которую на практике нередко недооценивают. Она проходит скрыто: сначала кабели в штробах, потом штукатурка или плитка – и всё, доступа нет. Если на этом этапе допустить ошибку, исправить её без вскрытия отделки уже не получится. Именно поэтому черновой монтаж требует внимания на уровне проектирования, а не на уровне «посмотрим по ходу».
Проектирование: сначала бумага, потом перфоратор
До начала любых работ на руках должна быть проектная документация: схема силовых линий, план освещения, однолинейная схема щита. Если проекта нет – его нужно разработать, а не «угадывать» расположение розеток на месте. Без проекта невозможно рассчитать сечение кабеля, подобрать автоматику и грамотно разбить нагрузку по группам.
Расчёт нагрузки – первое, с чего начинают. Для каждой группы суммируют мощности подключаемых приборов, делят на напряжение (220 В) и получают расчётный ток. Затем добавляют коэффициент запаса около 1,25. По этому значению выбирают сечение кабеля и номинал автомата.
| Зона / группа | Типовая нагрузка, кВт | Рекомендуемое сечение кабеля | Номинал автомата |
|---|---|---|---|
| Кухня (розетки) | 4–6 | 4 мм² | 25–32 А |
| Санузел | 2–3 | 2,5 мм² | 16–20 А |
| Зал, спальни (розетки) | 2–3 | 2,5 мм² | 16 А |
| Освещение | 0,5–1 | 1,5 мм² | 10 А |
| Электроплита / духовой шкаф | 5–8 | 6 мм² | 32–40 А |
Отдельный вопрос для таунхауса – согласование с соседями. Секции имеют общие стены, и при штроблении этих стен очень легко повредить уже проложенные кабели соседей или создать ситуацию, при которой ваши трассы пересекают их конструкции. Такие вещи лучше проговаривать до начала работ и фиксировать письменно.
Щиток и автоматика
Вводной щиток в частном доме или таунхаусе должен соответствовать требованиям ПУЭ (Правила устройства электроустановок). Для жилых помещений применяется система TN-C-S или TT – в зависимости от того, как организовано заземление на вводе от сетевой организации.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Набор автоматики в щитке для типового таунхауса площадью 100–140 м²:
- вводной автомат (на весь дом);
- УЗО или дифавтоматы на группы с повышенным риском (санузлы, кухня, улица);
- групповые автоматы на каждую линию.
УЗО с током отсечки 30 мА – обязательный элемент для всех розеточных групп во влажных помещениях. Это не опция, а требование ПУЭ п. 7.1.79.
Монтаж: от разметки до распределительных коробок
Разметку делают по проекту с помощью лазерного уровня. Трассы кабелей по стенам прокладывают строго вертикально или горизонтально – диагональные штробы запрещены нормами (ПУЭ, СП 256.1325800.2016). Горизонтальная трасса должна проходить не ближе 150 мм от плиты перекрытия или балки, вертикальная – не ближе 100 мм от проёма двери или окна.
Глубина штробы для кабеля в гофре диаметром 16–20 мм составляет обычно 25–30 мм. Штробить несущие стены из монолитного железобетона без согласования с проектировщиком нельзя – есть риск нарушить армирование.

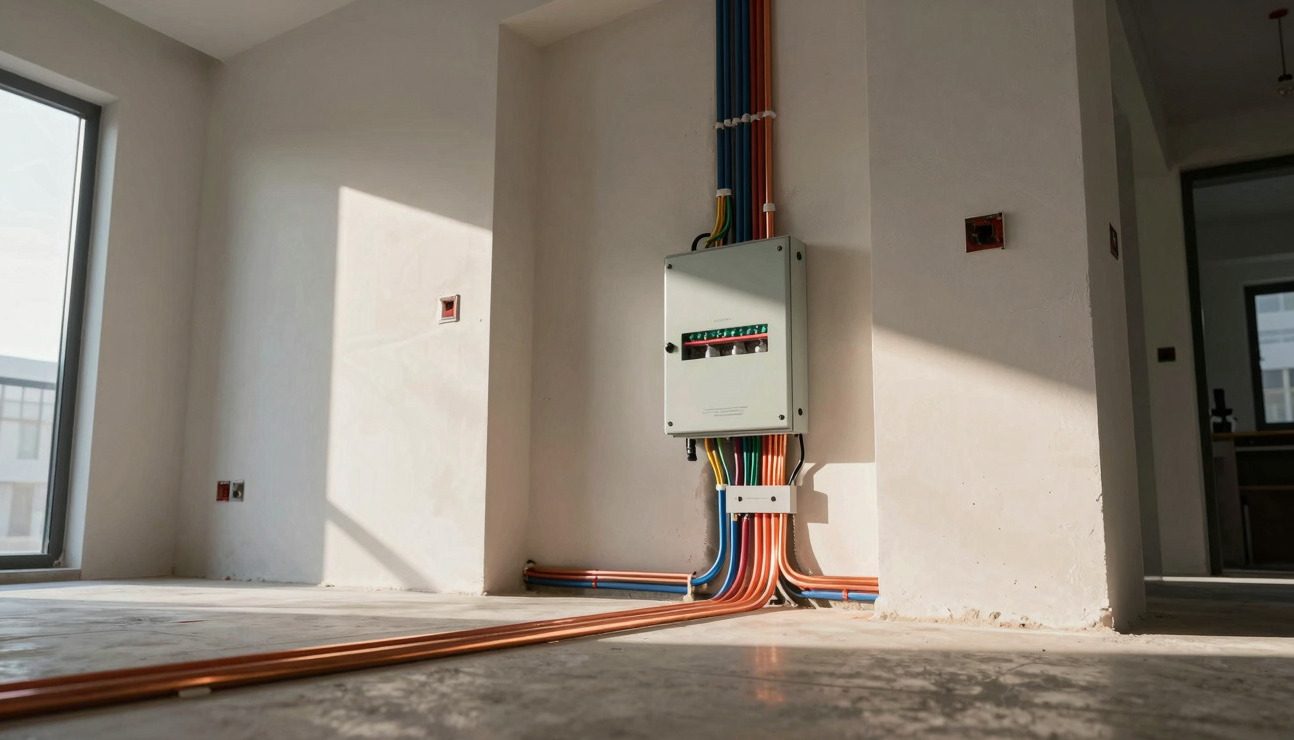

Под полом, в стяжке, кабель прокладывают только в жёсткой трубе ПВХ или гофре. Без защиты – грубое нарушение: при сверлении пола через несколько лет кабель окажется под ударом. Трубы укладывают по грунту или песчаной подушке до заливки стяжки, фиксируют, чтобы они не всплыли при заливке.
Распределительные коробки устанавливают так, чтобы к ним сохранялся доступ – не замуровывают наглухо. В каждой коробке жилы маркируют: фаза, ноль, земля. Соединения выполняют клеммами Wago или пайкой, скрутки без изоляции – недопустимы.
Подрозетники в бетонных и кирпичных стенах крепят на алебастр или плиточный клей, строго по уровню. Высота установки розеток в жилых комнатах – как правило, 300 мм от чистового пола, выключателей – 900 мм, но эти параметры согласуются с заказчиком по проекту интерьера.
Нормы, которые нельзя игнорировать
Несколько обязательных зазоров, которые проверяет любой грамотный инспектор:
| Объект / коммуникация | Минимальный зазор до электропроводки |
|---|---|
| Трубы отопления и горячего водоснабжения | 50 мм (параллельно), 100 мм (пересечение) |
| Газовые трубы | 400 мм (параллельно) |
| Вентиляционные короба | 50 мм |
В санузлах действует зонирование по степени влажности (зоны 0–3 согласно ГОСТ Р 50571.11). В зоне 0 (ванна/душевой поддон) электрооборудование запрещено. В зоне 1 допустимы только приборы с защитой IP45 и выше. Розетки устанавливают не ближе 600 мм от края ванны.
Ошибки, которые встречаются чаще всего
На практике черновая электрика в таунхаусах страдает от одних и тех же просчётов.
Штробы без схемы. Если электромонтажник не оставил фотодокументацию скрытых трасс, при последующем ремонте кто-то обязательно просверлит кабель дюбелем. Это не теоретическая угроза – это повседневная практика вызовов аварийных электриков.
Кабель без гофры в стяжке. Замена такого кабеля потребует демонтажа части напольного покрытия и вскрытия стяжки – работа дорогая и грязная.
Заниженное сечение на кухне. Линию на кухонные розетки нередко делают 2,5 мм² вместо положенных 4 мм² под нагрузку 4–6 кВт. Кабель греется, изоляция разрушается – иногда с серьёзными последствиями.
Нет маркировки в коробках. Через три года, когда понадобится найти линию конкретной комнаты, придётся прозванивать весь щиток вручную. Маркировка – это пять минут работы маркером, которые экономят часы поиска.
Игнорирование общих стен. В таунхаусе электромонтажник одной секции может проштробить стену, нарушив трассировку соседа. Без предварительного согласования трасс это превращается в конфликт, иногда с привлечением управляющей компании.
Контроль качества перед отделкой
До того как штробы закроют штукатуркой, а пол зальют стяжкой, нужно выполнить три обязательных действия.

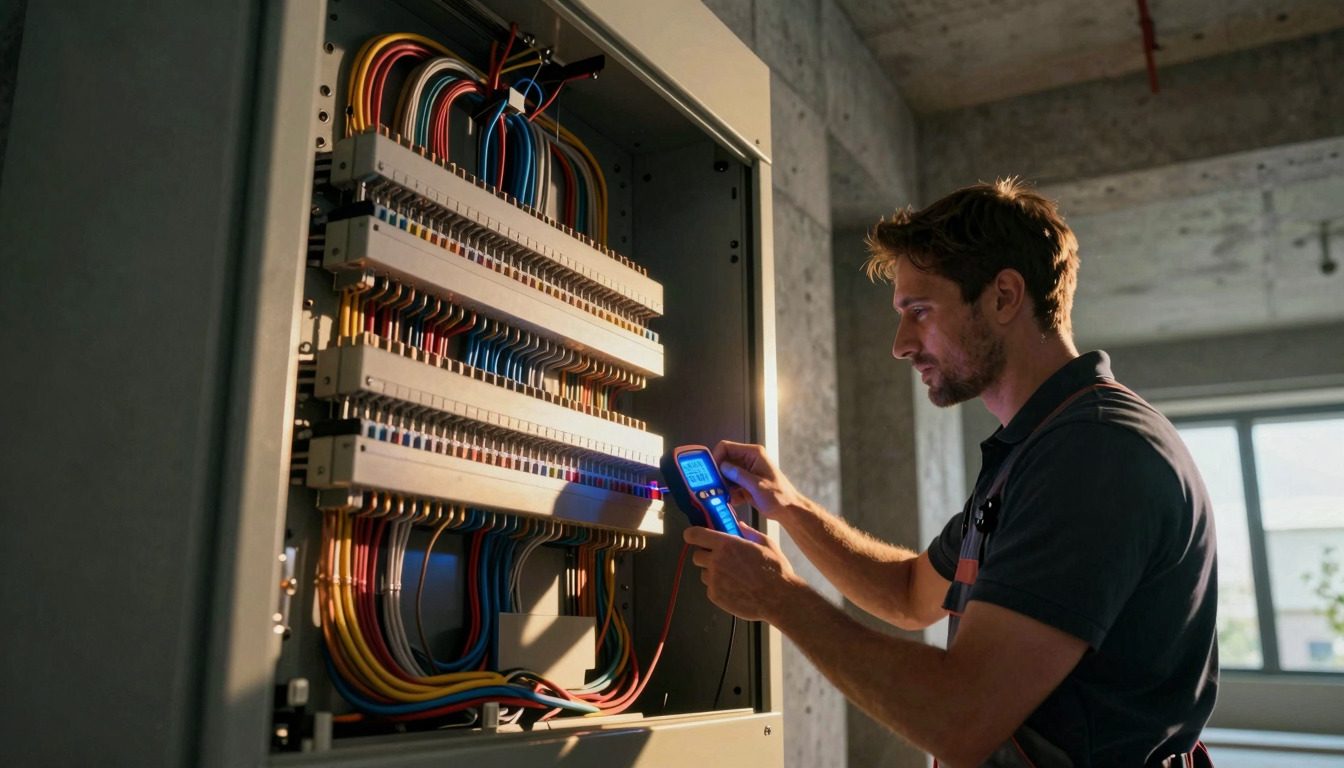

Первое – прозвонка мультиметром: проверить каждую линию на обрыв и короткое замыкание. Второе – замер сопротивления изоляции мегаомметром на напряжении 500 В. Сопротивление каждой линии должно быть не менее 0,5 МОм (ПУЭ п. 1.8.37). Третье – фотофиксация: снять все штробы, короба в полу, распределительные коробки и подрозетники до закрытия отделкой. Эти фото – страховка при любых последующих работах.
Акт скрытых работ с прилагаемыми фотоматериалами – обязательный документ при сдаче объекта заказчику. Без него невозможно подтвердить соответствие выполненных работ проекту.
Перед началом чистовой отделки на объекте должны быть: смонтированный и проверенный щиток с расключёнными группами, все кабели, заведённые в подрозетники с запасом длины не менее 150 мм, и полная схема разводки с отметкой фактических трасс.
