Черновая электрика в четырёхкомнатной квартире, Сергиев Посад
Затеять ремонт в четырёхкомнатной квартире – значит оказаться перед десятками решений ещё до того, как на стенах появятся первые штробы. Электрика входит в число тех работ, которые нельзя переделать за разумные деньги после укладки плитки или монтажа натяжных потолков. Именно поэтому черновой этап требует продуманного плана, а не просто «прикинуть, где будет телевизор».
Нормативная база: с чего начинают до разметки
Электромонтаж в жилых квартирах регулируют три основных документа: Правила устройства электроустановок (ПУЭ), Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и свод правил СП 31-110-2003. На практике они определяют, где можно проложить провод, какое сечение выбрать для конкретной нагрузки, и как расставить защитную автоматику.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Сергиев Посад – город с газовым хозяйством, и большинство квартир в старом фонде оборудованы газовыми плитами. Это напрямую влияет на электропроект: отдельная линия под электрическую духовку или варочную поверхность требует кабеля сечением не менее 6 мм² и автомата на 32–40 А. Если квартира в новостройке и застройщик предусмотрел электроплиту, вводной автомат на щитке этажа, как правило, рассчитан на повышенную мощность – это стоит уточнить до начала работ.
Розетки в санузлах – отдельная тема. ПУЭ запрещает устанавливать их в «зонах 0 и 1» – то есть ближе 60 сантиметров от края ванны или душевого поддона по горизонтали. Розетка у зеркала для фена или бритвы должна иметь степень защиты не ниже IP44 и подключаться через разделительный трансформатор или УЗО с током отсечки 30 мА.
Разбивка по комнатам: логика, а не привычка
Планирование точек удобнее вести от функции помещения, а не от его метража. Для четырёхкомнатной квартиры это означает восемь-девять функциональных зон с разными требованиями.
Кухня – зона с максимальной нагрузкой. Фартук требует не менее пяти-шести розеток с шагом около 60 сантиметров: чайник, тостер, кофемашина, блендер одновременно в розетках – это норма, а не исключение. Посудомоечная машина и холодильник идут на отдельные линии. Над столешницей розетки монтируют на высоте 10–15 сантиметров выше фартука, чтобы не конфликтовать с плиткой.
Гостиная в четырёхкомнатной квартире обычно самая крупная. ТВ-зона требует как минимум четырёх розеток (телевизор, ресивер, звук, консоль) плюс розетки по периметру для торшеров и зарядки. Выключатели – у входа и у зоны дивана, чтобы не вставать в темноте. Если планируется многоуровневое освещение, каждый контур (основной, подсветка, точечный) выводится на отдельный выключатель или диммер.
Спальни проектируют с двойными розетками у изголовья кровати с обеих сторон. Это стандарт, который большинство жильцов осознаёт только после завершения ремонта – когда один провод от зарядника уже натянут через всю кровать.
Детская требует розеток с защитными шторками и выключателей на высоте, доступной ребёнку – около 90 сантиметров от пола. Рабочая зона (стол) требует отдельного источника света и минимум двух розеток.
«Санузел – самая регламентированная зона в квартире. Ошибки в зонировании здесь не просто неудобны – они создают реальный риск поражения током».
Лоджия или балкон нередко остаются без электрики, хотя розетка под обогреватель или освещение делаются именно на черновом этапе. После отделки проложить кабель в несколько раз сложнее.
Технология монтажа: от разметки до укладки
Работы начинаются с разметки – осевых линий будущих штроб – и только потом берётся инструмент. Горизонтальные штробы прокладывают на высоте 20–30 сантиметров от пола или потолка; вертикальные – строго вертикально, без диагоналей (ПУЭ, п. 2.1.24).
| Параметр | Норматив |
|---|---|
| Глубина штробы в стене | 20–25 мм |
| Глубина штробы в потолке | 20 мм |
| Шаг крепления кабеля | не более 400 мм |
| Шаг крепления в углах | не более 100 мм |
| Минимальный радиус изгиба кабеля | 6 × диаметр кабеля |
Кабель в стяжке пола обязательно укладывается в гофрированную трубу – ПВХ или металлорукав в зависимости от зоны. Это требование не рекомендация, а норма: без гофры кабель невозможно заменить без вскрытия пола. В стенах гофра желательна, но допускается укладка кабеля ВВГнг-LS напрямую в штробу с последующей фиксацией алебастром.
Сечения проводов зависят от нагрузки группы. Стандартная схема для четырёхкомнатной квартиры выглядит так:
| Группа | Сечение кабеля | Автомат |
|---|---|---|
| Освещение | 1,5 мм² | 10 А |
| Розетки | 2,5 мм² | 16 А |
| Кухонная техника | 4–6 мм² | 25–32 А |
| Кондиционер | 2,5 мм² | 16–20 А |
| Электроплита | 6 мм² | 32–40 А |

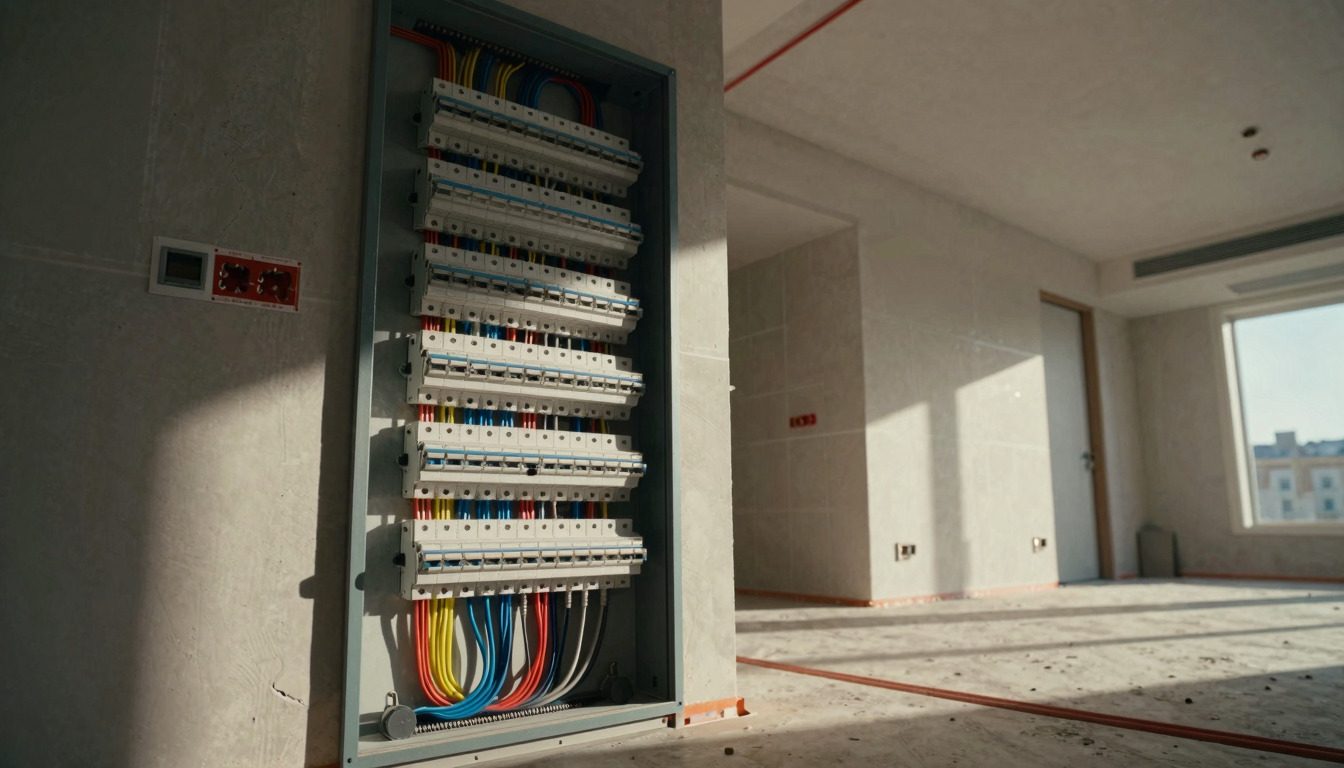

Щиток: расчёт групп и защитная автоматика
Для четырёхкомнатной квартиры щиток собирается из 14–18 групп. Освещение и розетки разделяют: при срабатывании автомата в одной группе остаток квартиры остаётся рабочим. На каждую группу с розетками устанавливают дифференциальный автомат или отдельное УЗО – это требование и норм, и здравого смысла.
Мощность рассчитывают по формуле P = U × I, где U = 220 В. Суммарная нагрузка типовой четырёхкомнатной квартиры с электроплитой и кондиционерами достигает 14–17 кВт. Вводной автомат подбирают с запасом – обычно 50–63 А на однофазный ввод.
Заземление – обязательный элемент современной электросистемы. В новостройках Сергиева Посада застройщики закладывают систему TN-C-S, при которой PE-проводник (защитное заземление) разделяется в щитке квартиры. В домах старого фонда заземление нередко отсутствует или выполнено некорректно – это первое, что проверяет грамотный электрик при аудите.
Проверка до заливки стяжки
После прокладки, но до финишных работ, проводят обязательный контроль. Мегомметром проверяют сопротивление изоляции каждой группы – норма не менее 0,5 МОм между любым проводником и землёй. Каждый конец кабеля маркируют: без маркировки щиток превращается в головоломку даже для опытного мастера.
Фотофиксация – простая, но часто пропускаемая процедура. Снимки всех штроб с уложенными кабелями до заливки стяжки и закрытия стен дают точную карту проводки. Через пять лет, когда потребуется повесить полку или найти место обрыва, эти фото стоят дороже золота.
Акт скрытых работ составляется в двух экземплярах и подписывается исполнителем. Без него при страховом случае или перепродаже квартиры доказать соответствие электрики нормам практически невозможно.
Типичные ошибки при ремонтах в Сергиеве Посаде
На практике чаще всего встречается четыре повторяющихся просчёта. Первый – нехватка розеток на кухне: вместо шести-восьми точек делают три-четыре, и уже через месяц после ремонта тянутся удлинители. Второй – отсутствие отдельной линии под кондиционер: её добавляют «на ходу», нарушая разводку или занимая место в щитке, не рассчитанном на дополнительный автомат.
Третий просчёт – выключатели, установленные «как привыкли», без учёта направления открывания двери. Четвёртый – игнорирование зонирования в санузле: розетка, установленная без учёта метрических требований ПУЭ, формально является нарушением, которое страховые компании используют как основание для отказа в выплате.
Ни один из этих промахов не является технически сложным – все они решаются на этапе планирования, до того как в руки взят перфоратор.
