Монтаж черновой электрики в четырёхкомнатной квартире, Сергиев Посад
Четырёхкомнатная квартира – это уже небольшой «жилой организм» со своими потребностями в электроэнергии. Гостиная, две-три спальни, детская, кухня, два санузла, коридор – каждое помещение требует отдельно продуманного распределения нагрузок. Ошибки, допущенные на этапе скрытого монтажа, потом не исправить без разрушения отделки. Именно поэтому черновая электрика требует такого же внимания, как армирование фундамента.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
В Сергиеве Посаде жилой фонд крайне разнороден: кирпичные «хрущёвки» и «брежневки», панельные дома 1980–1990-х годов, монолитные новостройки начала 2000-х и современные жилые комплексы. Стены из кирпича, газобетона, гипсолита и монолитного железобетона требуют разных инструментов и разных подходов к прокладке кабеля.
Проект – не формальность, а основа работы
Без схемы разводки монтаж четырёхкомнатной квартиры превращается в хаос. Полноценный электротехнический проект фиксирует: расположение каждой розетки и выключателя, трассы силовых и слаботочных линий, места установки распределительных коробок, параметры щита.
На кухне типовой четырёхкомнатной квартиры суммарная расчётная нагрузка легко достигает 12–15 кВт: варочная панель, духовой шкаф, посудомоечная машина, вытяжка, холодильник, микроволновая печь. Каждый из этих приборов требует отдельной защищённой линии с правильно подобранным сечением кабеля. Схема позволяет это рассчитать заранее, а не переделывать на ходу.
Минимальный набор документации – это однолинейная схема щита и план квартиры с нанесёнными трассами и точками. Для квартир площадью свыше 80 м² рекомендуется полноценный проект с расчётом нагрузок по группам.
Материалы: что покупать и почему
Для скрытой проводки в жилых квартирах применяется кабель ВВГнг-LS – негорючий, с пониженным дымовыделением. Это требование ПУЭ (Правила устройства электроустановок), а не просто рекомендация. Сечение подбирается по группам:
| Группа | Типичная нагрузка | Сечение кабеля | Автомат |
|---|---|---|---|
| Освещение | до 2 кВт | 1,5 мм² | 10 А |
| Розетки (комнаты) | до 3,5 кВт | 2,5 мм² | 16 А |
| Розетки (кухня, общий контур) | до 4,5 кВт | 2,5 мм² | 16–20 А |
| Варочная панель | до 7,2 кВт | 6 мм² | 32 А |
| Духовой шкаф | до 3,5 кВт | 2,5–4 мм² | 16–20 А |
| Водонагреватель / стиральная машина | до 2,5 кВт | 2,5 мм² | 16 А |
Кроме кабеля понадобятся гофрированные трубы ПВХ (диаметр 16–20 мм для силовых линий, 16 мм для слаботочки), монтажные и распределительные коробки, крепёжные скобы. Щит – с запасом модулей минимум на 30% больше текущей потребности. Материалы в Сергиеве Посаде можно приобрести в строительных магазинах города, однако кабель ВВГнг-LS стоит проверять на соответствие стандарту ГОСТ Р 53315: на рынке встречается кабель с заниженным фактическим сечением жил.
Пошаговый монтаж
Установка щита и вводного оборудования
Работа начинается с установки вводного распределительного устройства (ВРУ) – как правило, в прихожей или коридоре. В щите монтируется счётчик электроэнергии, вводной двухполюсный автомат и группы защитных аппаратов: автоматические выключатели, УЗО или дифференциальные автоматы на каждую группу.
Для четырёхкомнатной квартиры щит содержит обычно от 18 до 28 модулей. Санузлы и кухня обязательно защищаются устройствами защитного отключения (УЗО) с током утечки не более 30 мА.
Подключение к общедомовым сетям выполняется только после согласования с управляющей компанией или ресурсоснабжающей организацией – самовольное подключение недопустимо.

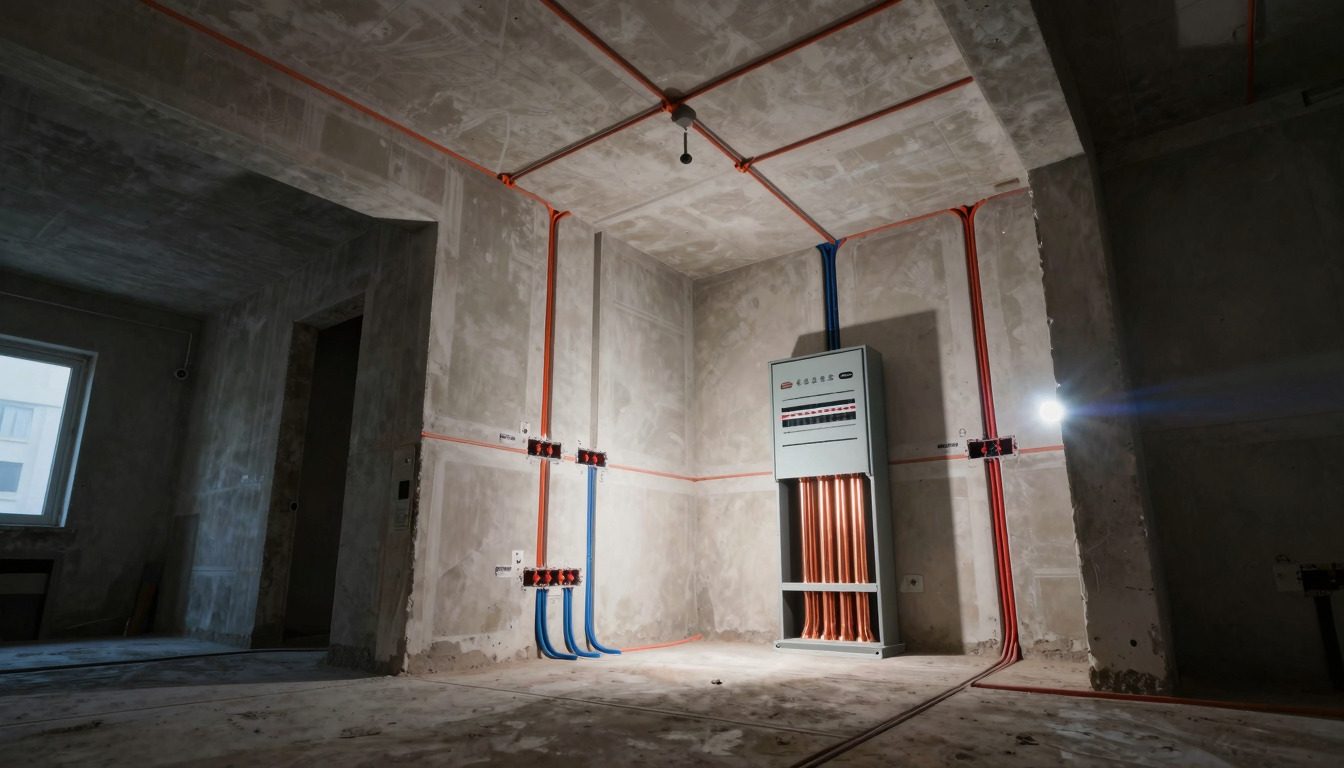

Прокладка скрытых линий
Штробление – самый трудоёмкий этап. В кирпичных домах используется перфоратор с насадкой-штроборезом, в монолитном бетоне – угловая шлифмашина с алмазным диском или специальный штроборез. Глубина штробы – 20–25 мм, ширина под одну гофру – 20 мм.
В домах Сергиева Посада, построенных в 1970–1980-е годы, часто встречаются перегородки из гипсолита толщиной 80–100 мм. В таких стенах штробу делают вручную зубилом либо болгаркой на минимальную глубину – иначе перегородка теряет несущую способность.
Горизонтальные штробы по ПУЭ прокладываются параллельно потолку или полу, вертикальные – строго вертикально. Диагональная прокладка запрещена. Кабель укладывается в гофру, гофра фиксируется в штробе клипсами или алебастром с шагом 40–50 см.
Монтажные и распределительные коробки
Подрозетники (монтажные коробки) устанавливаются заподлицо со стеной – с учётом толщины будущей штукатурки. Стандарт: розетки на высоте 300 мм от уровня чистового пола, выключатели – 900 мм. На кухонном фартуке розетки располагают на высоте 1000–1100 мм.
Распределительные коробки устанавливаются в точках разветвления трасс – как правило, под потолком у углов комнат. Соединения проводов внутри коробок выполняются клеммами Wago или пайкой, скрутка без изоляции в скрытой проводке недопустима.
Слаботочные линии
Кабели для интернета (витая пара Cat 5e или Cat 6), телевизионный коаксиальный кабель и линии охранной сигнализации прокладываются в отдельных гофрах – параллельно силовым, но не в одной трубе. Минимальное расстояние между силовыми и слаботочными трассами – 50 мм, при пересечении – не менее 100 мм.
Проверка и акт скрытых работ
После прокладки всех трасс, но до заделки штроб, выполняется прозвонка каждой линии мультиметром: проверяется целостность жил и отсутствие короткого замыкания. Затем – обязательная фотофиксация всех штроб и коробок с нанесёнными на фото размерами от стен.
Акт скрытых работ составляется в двух экземплярах и подписывается заказчиком. Этот документ нужен не для формальности – он позволяет впоследствии сверлить стены без риска попасть в кабель.
Типичные ошибки
Самая распространённая ошибка – экономия на количестве розеток. В детской комнате достаточно четырёх-пяти точек, на кухне – не менее восьми. Ещё одна типичная проблема – прокладка силового и слаботочного кабеля в одной гофре: это создаёт помехи и нарушает нормы.
Отдельный случай – отсутствие резервных линий. Для четырёхкомнатной квартиры рекомендуется сразу заложить запасные гофры к местам возможной установки кондиционеров (под потолком у наружных стен) и к балкону. Переделывать это после чистовой отделки – дорого и неудобно.
Сроки и ориентировочная стоимость
Черновой монтаж четырёхкомнатной квартиры площадью 80–100 м² в Сергиеве Посаде занимает в среднем 7–12 рабочих дней. Сроки зависят от готовности проекта, типа стен и количества точек.
Стоимость работ складывается из нескольких составляющих:
- штробление – от 150 до 350 руб./погонный метр в зависимости от материала стены;
- установка подрозетника – 100–150 руб./шт.;
- прокладка кабеля в гофре – 80–120 руб./погонный метр;
- монтаж щита под ключ – от 8 000 до 18 000 руб. в зависимости от количества групп.
Стоимость материалов для четырёхкомнатной квартиры (кабель, гофры, щит, автоматы, коробки) – в среднем от 35 000 до 65 000 руб. Диапазон широкий: многое зависит от класса автоматики и выбранного щитового оборудования.
