Монтаж черновой электрики во вторичном жилье, Сергиев Посад
Вторичное жильё – это всегда история с продолжением. За слоями обоев и старой штукатуркой скрываются решения, принятые ещё в советские годы: алюминиевые провода, скрутки без изоляции, щитки без заземления. Именно поэтому черновой электромонтаж в квартире или доме вторичного фонда принципиально отличается от работы в новостройке, где электрик приходит на чистые, заранее подготовленные поверхности с нормативной разводкой от застройщика.
Диагностика и проектирование: с чего начать
До того как в руки берут перфоратор, необходима полная диагностика существующих коммуникаций. Проверяют состояние вводного щитка, распределительных коробок, розеточных групп и выключателей. Признаки, на которые стоит обращать внимание: оплавленная изоляция, следы подгорания в коробках, запах горелой пластмассы при нагрузке, нестабильное напряжение в отдельных розетках.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Параллельно оценивают состояние стен – на предмет трещин, следов протечек, плесени. Штробление в стене с нарушенной структурой может повредить несущие элементы или вскрыть зону активного намокания, что потребует отдельных работ по гидроизоляции.
После диагностики разрабатывают электротехнический проект: план помещений с обозначением точек светильников, розеток, выключателей, трасс прокладки кабелей и расположения щитка. Проект включает расчёт нагрузки на каждую группу и подбор сечения кабеля. Для большинства объектов вторичного фонда в Сергиевом Посаде – типичных панельных домов серий 1-447, 1-468 или кирпичных «хрущёвок» – полной замены проводки с разработкой проекта, как правило, достаточно без согласования с администрацией. Но если планируется увеличение разрешённой мощности или перенос электроплиты, потребуется обращение в местное отделение Мосэнерго или управляющую компанию.
Демонтаж старой проводки
Вопрос о полном или частичном демонтаже решается по двум критериям: тип проводки и её возраст. Алюминиевые провода, которые массово применялись до середины 1980-х годов, подлежат полной замене без исключений – алюминий окисляется, становится хрупким и в местах соединений с медью создаёт гальваническую пару, что приводит к нагреву и риску возгорания.
Перед началом демонтажа снимают напряжение на вводном автомате и проверяют отсутствие напряжения индикаторной отвёрткой или мультиметром на каждой группе. Старые провода извлекают из штроб и коробок, демонтируют розетки и выключатели. Стены очищают от остатков алебастра и штукатурки в местах прежней прокладки.
Если при демонтаже обнаружены плесень или грибок – эти участки обрабатывают фунгицидным грунтом до начала новых работ.
Прокладка кабеля и распределительные коробки
Для скрытой проводки в жилых помещениях применяют кабель марки ВВГнг-LS – он не поддерживает горение и имеет пониженное дымовыделение. Сечение подбирают по нагрузке: 1,5 мм² для осветительных групп, 2,5 мм² для розеточных, 4–6 мм² для силовых линий (электроплита, кондиционер, стиральная машина). Цветовая маркировка жил – стандартная по ГОСТ: синий – ноль, жёлто-зелёный – защитное заземление, коричневый или серый – фаза.
| Группа потребителей | Сечение кабеля | Автоматический выключатель |
|---|---|---|
| Освещение | 1,5 мм² | 10 А |
| Розетки общие | 2,5 мм² | 16 А |
| Кухонные розетки | 2,5 мм² | 16–20 А |
| Электроплита | 6 мм² | 32 А |
| Кондиционер | 2,5–4 мм² | 16–20 А |
Кабель укладывают в штробы глубиной не менее 20 мм и шириной, позволяющей уложить провод без изгибов с радиусом меньше допустимого. В панельных домах Сергиева Посада штробление несущих панелей поперёк плиты запрещено ПУЭ – трассы прокладывают строго вертикально или горизонтально, параллельно арматуре. Кабель фиксируют пластиковыми хомутами или специальными дюбель-скобами с шагом не более 500 мм.
Распределительные коробки располагают в доступных местах – обычно на высоте 200 мм от потолка. Все соединения внутри коробок выполняют только клеммными колодками типа Wago или аналогичными – скрутки без дополнительной защиты не соответствуют требованиям ПУЭ и со временем окисляются.
Монтажные коробки под розетки и выключатели
Подрозетники выбирают по материалу стены: для бетона и кирпича – пластиковые без ушек, для гипсокартона – с распорными лапками. В старых домах стены нередко неровные, поэтому установку каждого подрозетника проверяют уровнем – отклонение более 1–2 мм будет заметно после монтажа чистовых рамок.
Глубина посадки подрозетника должна соответствовать глубине механизма розетки или выключателя – стандарт 45 мм. После установки отверстие заполняют раствором алебастра или гипса, выводы кабеля защищают заглушками от попадания строительной пыли.

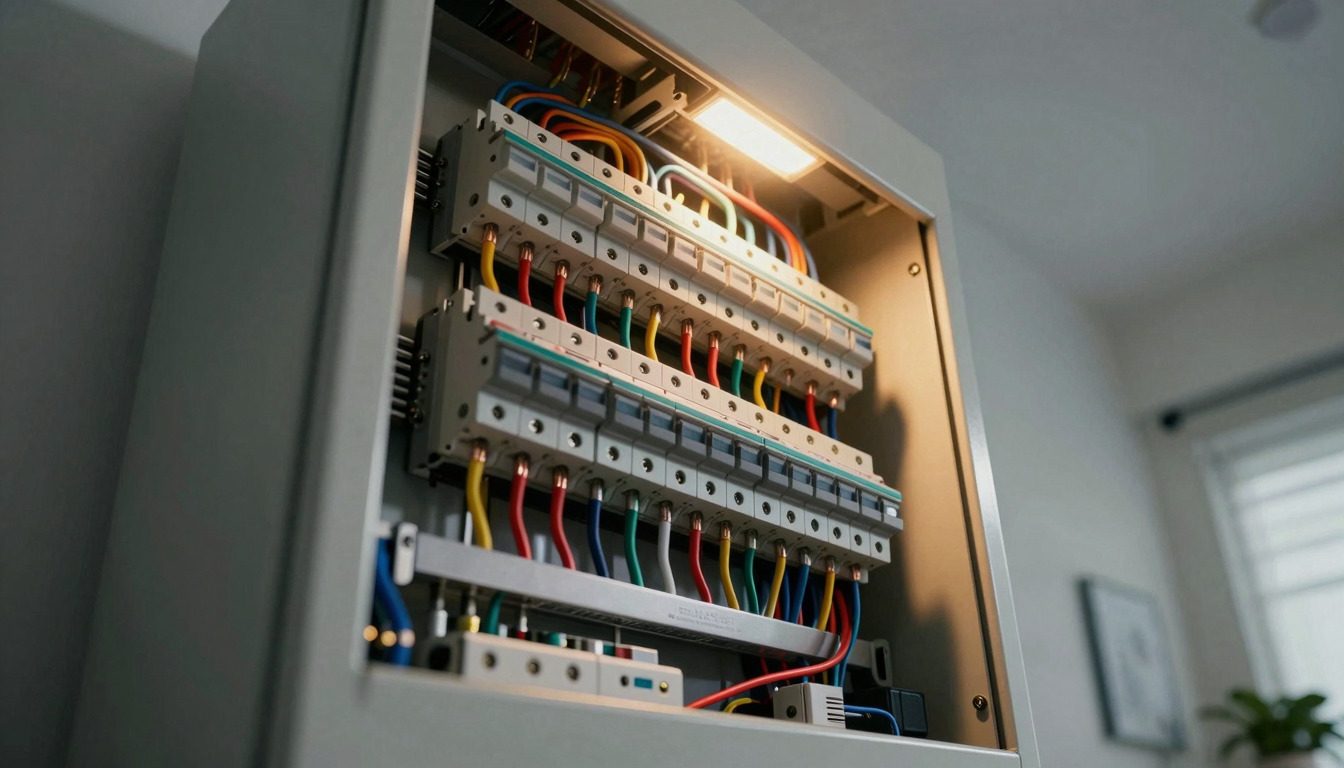

Щиток и защитные устройства
Место для щитка выбирают с расчётом на удобный доступ и минимальное расстояние до ввода – обычно у входной двери. Внутри щитка монтируют вводной двухполюсный автомат, счётчик электроэнергии (если требует замены), УЗО или дифференциальные автоматы на каждую группу.
УЗО на линиях ванной комнаты и кухни – не опция, а требование ПУЭ 7.1.79. Устройство защитного отключения с током утечки 30 мА защищает от поражения электрическим током при пробое изоляции на корпус прибора.
Заземление в старых домах
Большинство домов, построенных до 1990-х годов, имеют схему TN-C – совмещённый нулевой и защитный проводник (PEN). Современные требования предусматривают разделение на PE и N (схема TN-C-S) непосредственно на вводе в квартиру. Это разделение выполняют в вводном щитке при наличии подтверждённого заземления в подъездном стояке.
Если состояние общедомового заземления вызывает сомнения – этот вопрос решают через управляющую компанию до начала монтажа, поскольку самовольное подключение к конструктивным элементам здания недопустимо.
Для защиты от импульсных перенапряжений – грозовых разрядов или коммутационных скачков в городской сети – на вводе устанавливают УЗИП (устройство защиты от импульсных перенапряжений) класса II или комбинированный класс I+II.
Завершение чернового этапа
По окончании прокладки всех линий проверяют целостность кабелей мультиметром: измеряют сопротивление изоляции между жилами и между каждой жилой и землёй. Нормативное значение по ПУЭ – не менее 0,5 МОм для новой проводки.
Затем фиксируют точные координаты всех скрытых элементов – расстояния от углов и пола до центров подрозетников и распределительных коробок. Эти данные сохраняют в виде схемы или фотографий: они понадобятся при финишной отделке и в будущем при любых работах со стенами.
Открытые коробки щитка закрывают временными крышками, выводы кабелей в подрозетниках защищают от мусора. Чистовой монтаж – установка розеток, выключателей и светильников – выполняется только после завершения всех «мокрых» работ: штукатурки, стяжки и шпаклёвки.
Особенности домов Сергиева Посада: частые вопросы
Алюминиевая проводка – менять полностью или можно соединить с медью? Прямое соединение алюминия с медью недопустимо из-за электрохимической коррозии. Если полная замена невозможна по каким-то причинам, используют специальные клеммы для разнородных металлов – но это временное решение, не замена полноценному монтажу.
Деревянные перекрытия в домах 1950–60-х годов требуют прокладки кабеля в металлических трубах или металлорукавах – это требование ПУЭ для деревянных конструкций. Гофрированная пластиковая труба в таких случаях не подходит.
Нужно ли согласовывать замену проводки в доме 1950-х годов? Замена проводки по существующей схеме без изменения нагрузки и трассировки согласования не требует. Перенос щитка, увеличение вводной мощности или подключение трёхфазной линии – требуют.
Умный дом в старой квартире – вполне реализуемый сценарий, но с условием: для систем автоматизации освещения потребуются нейтральные провода (N) в каждом подрозетнике выключателя, что нужно предусмотреть ещё на этапе проектирования трасс.
