Сборка щита в квартире, Хотьково

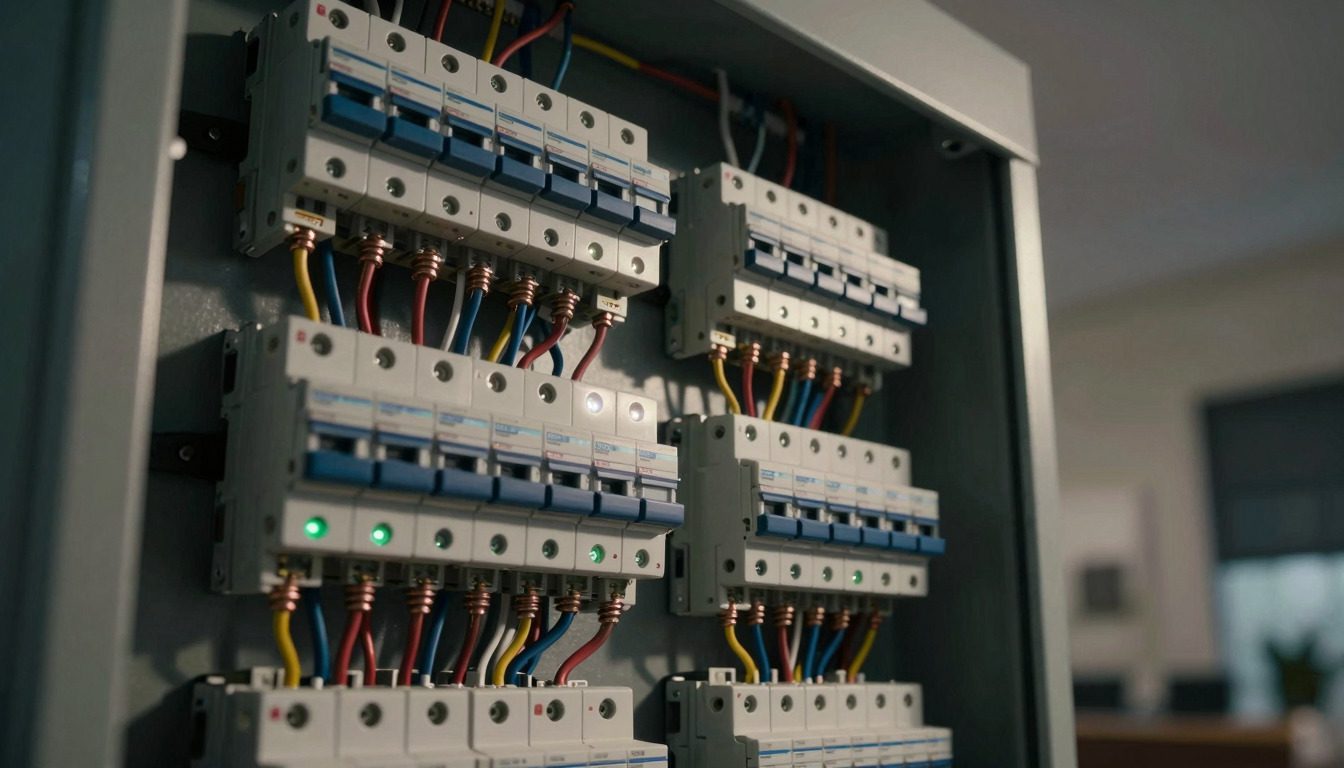

Электрическая сеть любой квартиры начинается с одной точки – распределительного щита. Именно здесь кабели от вводного питания расходятся по группам: освещение, розетки, кухня, ванная. И именно здесь ошибка в проектировании или некачественный монтаж превращаются из абстрактного риска в реальный пожар или удар током. В Хотьково, где соседствуют панельные дома советской постройки, кирпичные «брежневки» и новые ЖК с квартирами под чистовую отделку, вопрос грамотной сборки щита стоит по-разному – но одинаково остро.
С чего начинается проектирование
Первый шаг – не поход в магазин за автоматами, а анализ выделенной мощности. Управляющая компания или энергоснабжающая организация устанавливает лимит для квартиры: как правило, от 5 до 15 кВт в зависимости от категории дома и договора. Параллельно считают расчётную нагрузку: складывают мощности электроплиты, бойлера, кондиционеров, стиральной и посудомоечной машин, а затем применяют коэффициент спроса – поправку на то, что все приборы одновременно работают редко.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Результат этих расчётов ложится в основу однолинейной схемы. Без неё покупать комплектующие бессмысленно: непонятно ни количество групп, ни номиналы автоматов, ни нужен ли трёхфазный ввод.
Однолинейная схема – это не бюрократическая формальность, а рабочий документ монтажника. Она фиксирует каждую линию, сечение кабеля и тип защитного устройства ещё до того, как в щит вкручен первый автомат.
Выбор компонентов: бренд и характеристики
На рынке присутствуют устройства разных ценовых категорий. ABB, Schneider Electric и Legrand занимают верхний сегмент – их продукция отличается стабильными характеристиками срабатывания и долгим ресурсом. Отечественный КЭАЗ и ряд других производителей предлагают более доступные решения с приемлемым качеством для стандартных квартирных нагрузок.
| Параметр | Бюджетный сегмент | Средний сегмент | Премиум |
|---|---|---|---|
| Предельный отключающий ток $I_cu$ | 4,5 кА | 6–10 кА | 10–25 кА |
| Ресурс (коммутационных циклов) | 4 000–6 000 | 6 000–10 000 | 10 000+ |
| Стабильность тока срабатывания | ±20% | ±10–15% | ±5–10% |
Характеристика расцепителя определяет, при каком кратном превышении тока автомат сработает мгновенно. Тип B (3–5 номиналов) подходит для осветительных линий и розеток с бытовой техникой без пусковых токов. Тип C (5–10 номиналов) – стандарт для большинства квартирных групп. Тип D (10–20 номиналов) применяют для мощных моторных нагрузок с высоким пусковым током – например, промышленного компрессора, но в жилых квартирах он почти не нужен.
Корпус щита выбирают исходя из места установки. В сухих коридорах достаточно пластикового щитка IP30–IP40. Для встроенного монтажа в нишу подойдут стандартные встраиваемые серии. Во влажных или неотапливаемых помещениях – металл с IP54 и выше.
Архитектура защиты
Грамотно собранный щит работает как система с несколькими уровнями.
Вводной автомат отсекает всю квартиру при перегрузке или коротком замыкании на вводе. Его номинал согласуется с лимитом мощности и сечением вводного кабеля.
УЗО и дифференциальные автоматы реагируют на ток утечки – разницу между токами в фазном и нулевом проводниках. Для ванных комнат и других влажных зон устанавливают устройства с порогом срабатывания $I_Delta n = 10$ мА: именно такой ток уже опасен для человека. Для остальных групп достаточно $I_Delta n = 30$ мА.
Реле напряжения защищает бытовую технику от скачков в сети. Устройство отслеживает верхний и нижний пороги: при выходе напряжения за пределы, скажем, 180–250 В оно отключает нагрузку и включает её снова после нормализации. Для домов с нестабильным питанием – а в старом фонде Хотьково такое встречается – это устройство окупается быстрее, чем кажется.
Противопожарное УЗО с порогом $I_Delta n = 100$–$300$ мА ставят на вводе. Оно не защищает человека – ток слишком велик для этого, – но реагирует на медленное нарастание утечки при повреждении изоляции, которое может привести к тлению и возгоранию.
Технология монтажа
После утверждения схемы и закупки компонентов начинается сборка. Кабельные трассы маркируют ещё до подключения: каждая линия получает обозначение, которое совпадает с надписью на автомате в щите. Это кажется мелочью, но при поиске неисправности экономит часы работы.
Сечения проводников выбирают по ПУЭ: 1,5 мм² для осветительных линий, 2,5 мм² для розеточных групп, 4–6 мм² для электроплиты и других мощных потребителей. Соединения внутри щита выполняют с опрессовкой наконечниками НШВИ – голый медный проводник под винтовым зажимом со временем деформируется и даёт нагрев. Для шинных соединений используют гребёнки – они исключают гирлянды перемычек и снижают число точек контакта.

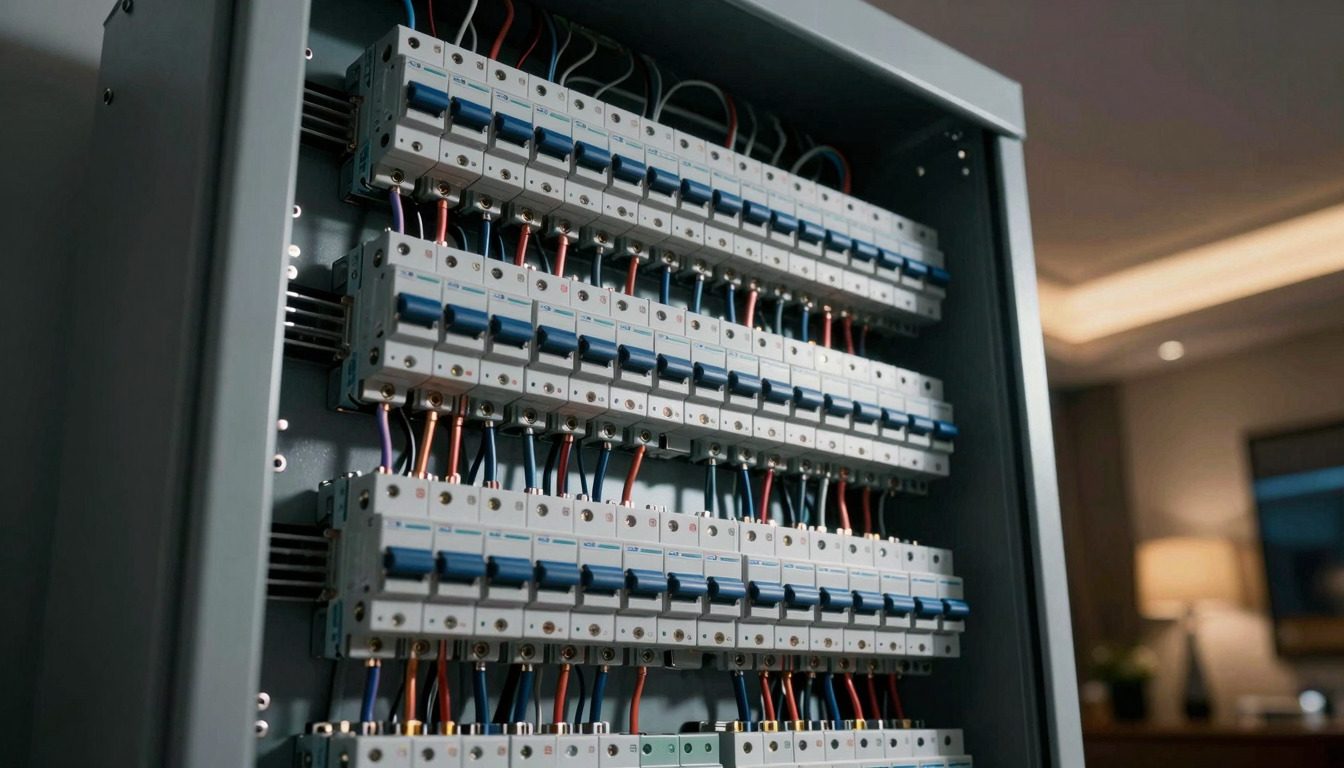

Расположение устройств в щите подчиняется логике: вводной автомат – сверху, противопожарное УЗО – следующим, затем групповые УЗО и дифавтоматы, ниже – автоматы отдельных линий. Такая компоновка делает щит читаемым даже для человека, не участвовавшего в монтаже.
Приёмо-сдаточная проверка
Собранный щит проверяют до финального подключения нагрузки. Мультиметром или прозвонкой контролируют целостность цепи защитного заземления на каждой группе. Кнопкой «Тест» на каждом УЗО проверяют срабатывание – устройство должно отключиться мгновенно. Реле напряжения тестируют, временно изменяя уставки и подавая напряжение через ЛАТР, если такая возможность есть.
После включения нагрузки замеряют реальные токи по группам токоизмерительными клещами и сравнивают с расчётными. Расхождение более чем на 20–30% – повод пересмотреть либо нагрузку, либо номинал автомата.
Документация по итогам монтажа – исполнительная однолинейная схема с указанием фактических номиналов и маркировка групп внутри щита – остаётся у владельца квартиры. При продаже жилья или обращении в управляющую компанию это избавляет от лишних вопросов.
