Монтаж щитка, Хотьково
Электрощит в частном доме или квартире – это не просто металлическая или пластиковая коробка на стене. Это узловой элемент, через который проходит вся электрическая нагрузка объекта: от освещения до стиральных машин и котлов отопления. Именно от качества его сборки зависит, сработает ли защита при коротком замыкании или проводка просто загорится.
В Хотьково и прилегающих посёлках – Абрамцево, Репихово, Радонеж – эта тема особенно актуальна. Здесь соседствуют старые дачные дома с алюминиевой проводкой 1970-х годов, новые коттеджные посёлки с мощными потребителями и многоквартирные дома разных лет постройки. Каждый из этих объектов требует своего подхода к монтажу щитка.
Какой щиток нужен вашему объекту
Для квартиры в многоквартирном доме щиток, как правило, компактный – 12–24 модульных места на DIN-рейке. Его задача: разделить нагрузку по группам (освещение, розетки, кухонная техника, кондиционеры) и обеспечить защиту каждой группы отдельным автоматом. Это означает, что при срабатывании автомата на кухне свет в коридоре не погаснет.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Для частного дома или коттеджа схема сложнее. Здесь обычно предусматривают два уровня: вводное устройство (ВРУ или ЩУЭ) на границе участка, которое принимает кабель от столба или трансформаторной подстанции, и распределительный щит внутри дома. Если в доме установлена система «умный дом», управление освещением участка или тёплые полы – количество групп и модулей возрастает кратно.
Корпуса щитков бывают пластиковые и металлические. Пластик дешевле и проще в монтаже, но металл лучше защищает от механических повреждений и экранирует электромагнитные помехи – это важно, если рядом с щитком расположены чувствительные приборы автоматики.

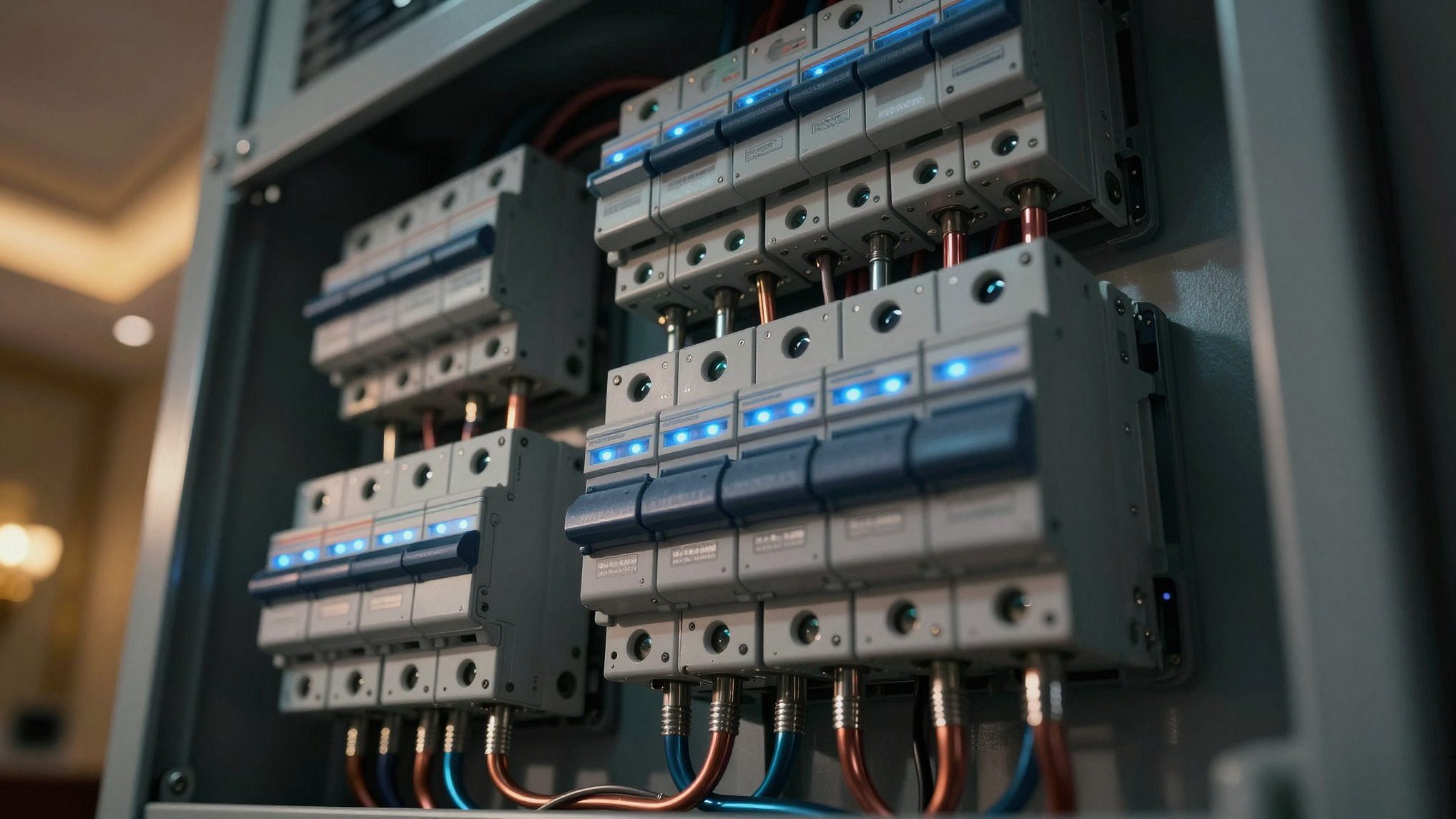

Начинка: аппараты защиты и их логика
Здесь начинается то, что отличает грамотный монтаж от дилетантского. Рассмотрим основные компоненты.
Вводной автомат подбирается исходя из выделенной мощности на объект. Если технические условия допускают 15 кВт, то при трёхфазном вводе это примерно 22–25 А на фазу. Ставить автомат с завышенным номиналом «с запасом» – грубая ошибка: он не отключится при перегрузке, а проводка будет греться до оплавления изоляции.
УЗО и дифференциальные автоматы решают разные задачи, хотя часто их путают. УЗО реагирует на утечку тока – ток, который «уходит» не по проводникам, а через человека или влажную стену. Оно защищает людей. Обычный автомат защищает кабель от перегрева при перегрузке или коротком замыкании. Дифференциальный автомат (дифавтомат) совмещает оба функции в одном корпусе.
В «мокрых» зонах – ванной, кухне, котельной – нормы ПУЭ и ГОСТ Р 50571 требуют обязательной защиты УЗО с током отсечки не более 30 мА. Игнорирование этого правила – прямая угроза жизни.
Реле напряжения – компонент, о котором часто забывают при экономии бюджета. В частном секторе Хотьково, как и во многих подмосковных посёлках, сеть бывает нестабильна: просадки до 180 В летом при пиковой нагрузке или выбросы выше 260 В при аварийном переключении. Современный телевизор, холодильник с инвертором или частотный привод насоса такие скачки не переживают. Реле напряжения отключает нагрузку при выходе параметров за допустимые пределы и включает её обратно после стабилизации.
Автоматические выключатели подбираются в паре с сечением кабеля. Логика такая: автомат должен защищать кабель, а не технику. Для кабеля 2,5 мм² ставят автомат на 16 А (характеристика C), для кабеля 1,5 мм² – на 10 А. Характеристика B используется для цепей освещения и чувствительной электроники, C – для большинства розеточных групп и моторных нагрузок.
| Сечение кабеля | Макс. ток автомата | Типичное применение |
|---|---|---|
| 1,5 мм² | 10–16 А | Освещение |
| 2,5 мм² | 16–20 А | Розетки |
| 4 мм² | 25 А | Электроплита, кондиционер |
| 6 мм² | 32 А | Электрокотёл, тёплый пол |
Шины N и PE (нулевая и защитная) – их нередко путают или объединяют там, где это недопустимо. В системе TN-C-S, которая встречается в большинстве домов Хотьково, на вводе производится разделение PEN-проводника: шина PE заземляется на корпус щитка, шина N – изолируется. Смешивание этих шин после точки разделения – грубое нарушение, которое делает защитное отключение УЗО неработоспособным.
Как выглядит профессиональный монтаж
Работа начинается не с отвёртки, а с расчёта. Электрик составляет схему распределения потребителей по группам, считает суммарные нагрузки, подбирает номиналы. Только после этого заказывается оборудование.
Следующий шаг – проверка кабельных трасс. Все жилы должны быть промаркированы: фаза L – коричневый или чёрный, ноль N – синий, земля PE – жёлто-зелёный. Это не эстетика, а требование безопасности: перепутать жилы при коммутации в щитке при немаркированных проводах очень легко.

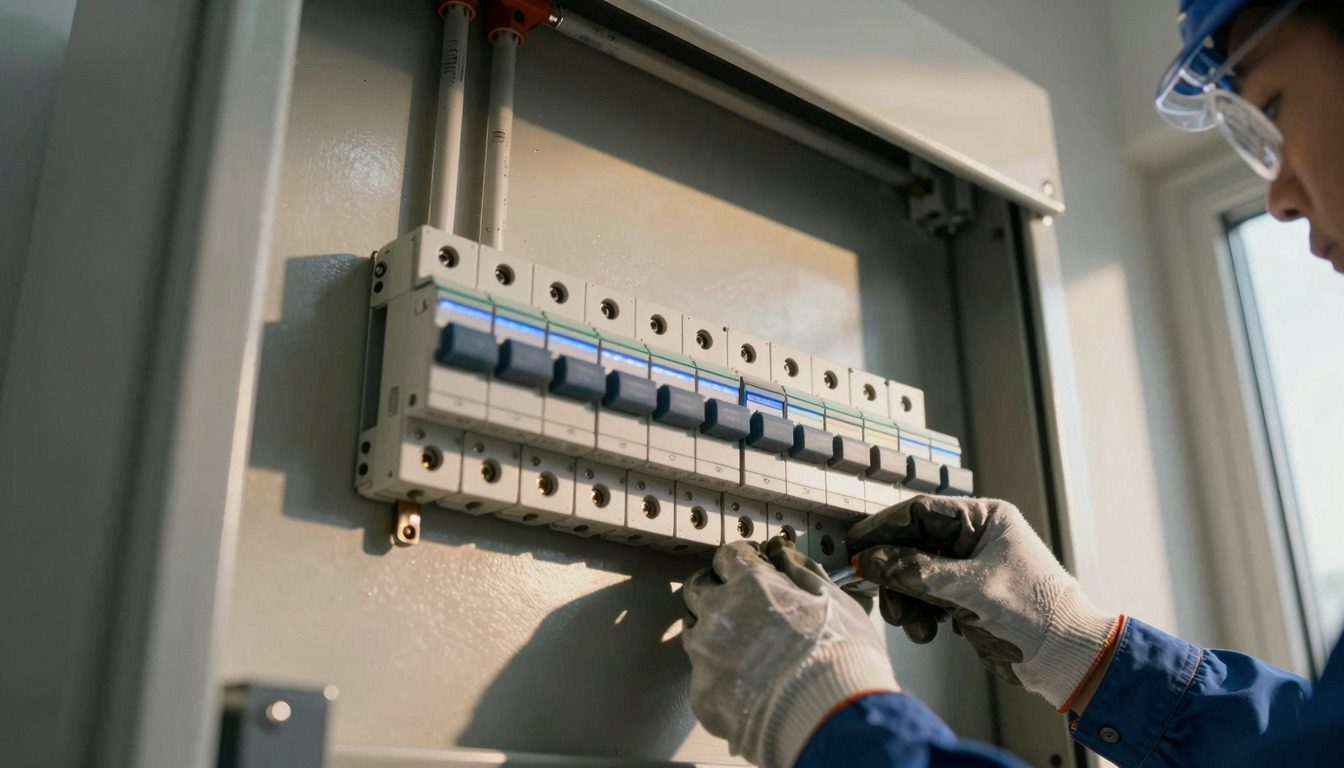

Корпус щитка крепится на стену, внутрь монтируются DIN-рейки и кабельные каналы. Модульное оборудование расставляется согласно схеме: вводной автомат – сверху, затем реле напряжения, УЗО по группам, под каждым УЗО – автоматы его группы. Многожильные провода обжимаются наконечниками НШВИ – без них жилы расплющиваются под зажимом клеммы и контакт со временем ослабевает, что ведёт к нагреву.
Финальный этап – маркировка линий. На каждый автомат наклеивается или вписывается обозначение: «Розетки кухня», «Свет 2 этаж», «Котёл». Через пять лет это сэкономит час поиска нужного автомата.
Ошибки, которые обходятся дорого
Типичная картина при вызове на объект после «бюджетного» монтажа – автоматы с завышенным номиналом. Хозяин жалуется, что автомат «постоянно выбивал», и мастер поставил на 25 А вместо 16 А. Теперь автомат не выбивает, но кабель греется. Это прямой путь к пожару.
Другая распространённая проблема – отсутствие разбивки на группы. Весь дом висит на двух-трёх автоматах, и при любой неисправности обесточивается половина здания. Добавить группы постфактум – значит переделывать весь щиток.
Встречаются и скрутки внутри щитка вместо клеммников. Скрутка – это не соединение, это источник переходного сопротивления, которое греется и искрит.
Стоимость и сроки в Хотьково
Цена монтажа щитка зависит от нескольких факторов: количества линий и модулей, состава защитного оборудования, типа корпуса и необходимости проектирования с нуля. Щиток для однокомнатной квартиры на 12–16 автоматов и щиток коттеджа на 40–60 модулей с реле напряжения и несколькими УЗО – это принципиально разные объёмы работ.
Смета фиксируется до начала работ – это обязательное условие нормального сотрудничества. Изменения по ходу монтажа согласовываются отдельно и документируются. Типовой щиток для квартиры монтируется за 4–8 часов, для частного дома – от одного до трёх дней в зависимости от сложности схемы.
