Монтаж уличного освещения, Хотьково
Хотьково – город в Сергиево-Посадском округе Московской области, где частный сектор соседствует с промышленными объектами и небольшими коммерческими территориями. Отсутствие нормального уличного освещения здесь – не эстетический недостаток, а вполне конкретная проблема безопасности. Грамотно спроектированная система наружного освещения снижает риски травматизма, сдерживает несанкционированный доступ на участок и продлевает срок службы самого электрооборудования за счёт правильного подбора компонентов.
Проектирование: с чего начинают профессионалы
Прежде чем прокладывать кабель или вкапывать опоры, территорию делят на функциональные зоны – въездная группа, освещение фасада здания, дорожки, периметр забора, декоративная подсветка насаждений. У каждой зоны своя норма освещённости, выраженная в люксах (лк).
| Зона | Рекомендуемая освещённость |
|---|---|
| Пешеходные дорожки | 10–30 лк |
| Въезд и парковка | 50–75 лк |
| Периметр забора | 20–50 лк |
| Фасад здания | 30–100 лк |
| Декоративная подсветка | 5–20 лк |
Расчёт выполняют в специализированных светотехнических программах – DIALux или Relux. Они позволяют смоделировать расстановку опор, углы наклона светильников и убедиться, что «слепых зон» на участке не остаётся. Параллельно рассчитывается схема электроснабжения: для небольших участков достаточно однофазной сети, на крупных объектах с суммарной нагрузкой от 15 кВт переходят на трёхфазное подключение.
Оборудование и материалы: что выбрать
Светильники для улицы в 2024 году – это почти исключительно LED-решения. Светодиодные приборы потребляют в 3–5 раз меньше электроэнергии, чем натриевые или ртутные аналоги, и служат от 50 000 часов без замены источника света. Для открытой среды обязателен класс защиты не ниже IP65 – корпус должен выдерживать прямое попадание водяной струи. На объектах с повышенной влажностью или вблизи водоёмов лучше использовать IP66 и выше.
Класс IP65 означает полную пылезащиту и защиту от водяной струи под давлением. IP66 добавляет устойчивость к мощным водяным потокам – это важно при интенсивном дожде или мойке территории под давлением.
Для кабельных линий наружного освещения применяют ВВГнг-LS или NYY – кабели с двойной изоляцией из ПВХ пониженной горючести. В траншеях кабель укладывают в гофрированную трубу из ПНД (полиэтилен низкого давления), которая защищает изоляцию от механических повреждений и воздействия грунтовой влаги.
В щите управления наружным освещением обязательно присутствуют:
- автоматические выключатели с номиналом, соответствующим сечению кабеля;
- УЗО (устройство защитного отключения) с уставкой 30 мА – защищает человека от поражения током при нарушении изоляции в уличных цепях;
- фотореле или астрономический таймер – автоматически включают освещение при падении естественной освещённости ниже заданного порога.
Монтаж: этапы работ

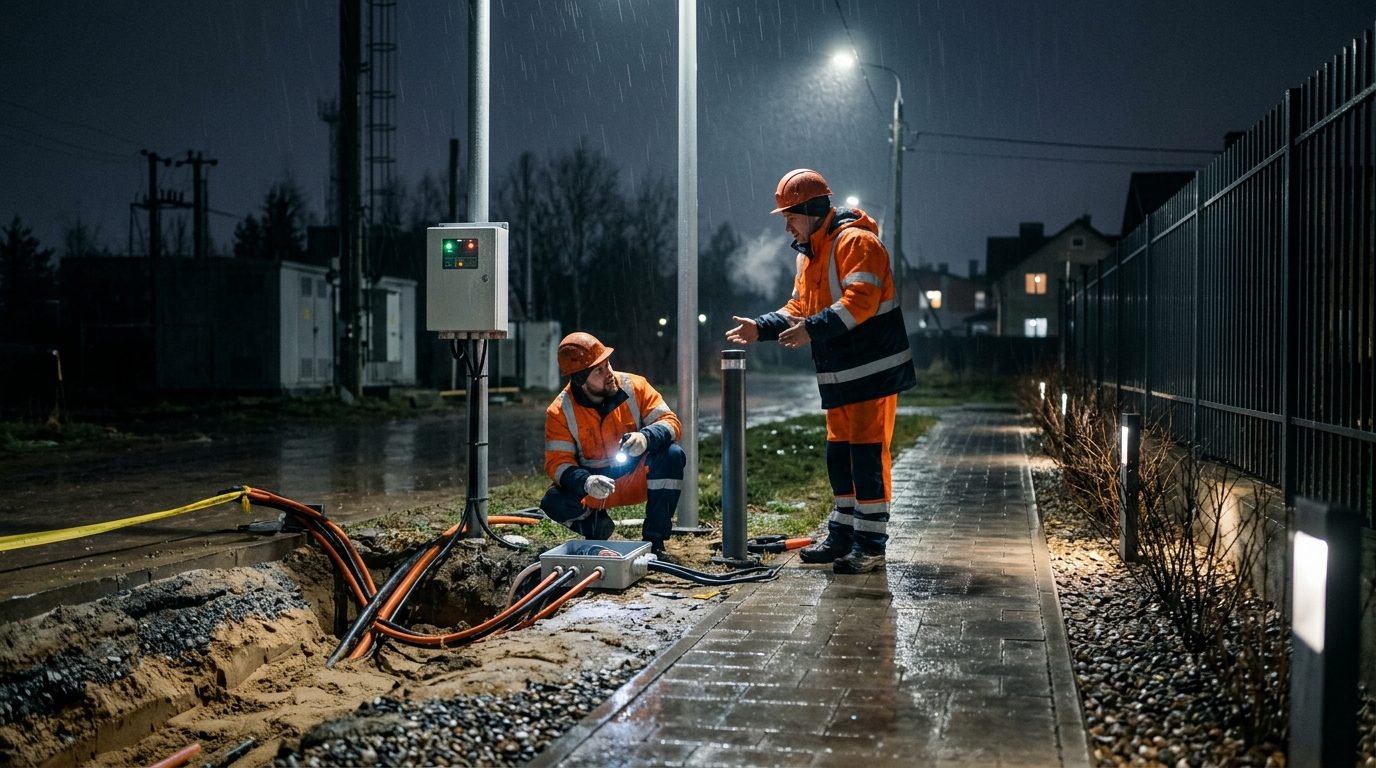

Земляные работы начинают с разметки трассы и рытья траншей. Стандартная глубина для кабелей наружного освещения – 0,7 м от поверхности земли. На дно укладывают песчаную подушку толщиной 10 см, сверху – кабель в трубе, затем ещё слой песка 10 см и сигнальную ленту жёлтого цвета с надписью «Кабель». Это позволяет обнаружить линию при последующих земляных работах и избежать случайного повреждения.
Установка опор – следующий шаг. Металлические трубчатые столбы высотой 3–6 м фиксируют двумя способами: на закладную деталь (фланец, забетонированный заранее) или прямым бетонированием в скважину диаметром от 200 мм. Второй способ надёжнее в грунтах с высоким уровнем грунтовых вод.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
После того как бетон набирает прочность (не менее 72 часов), протягивают кабель через опоры и подключают светильники. Соединения в распределительных коробках герметизируют специальными муфтами или гермовводами – ни скрутки, ни обычные клеммники здесь неприемлемы.
Пусконаладочные работы завершают монтаж. Мегаомметром проверяют сопротивление изоляции каждой линии – норма для новой линии составляет не менее 1 МОм. Затем проверяют работу фотореле, устанавливая пороговое значение освещённости и убеждаясь, что автоматика срабатывает корректно. Финальный шаг – замер фактической освещённости люксметром и сравнение с проектными значениями.
Климат Хотьково и типичные ошибки монтажа
Московская область – зона умеренно-континентального климата с морозами до −25…−30 °C и сезонным пучением грунтов. Пучение – это явление, при котором насыщенный влагой грунт при замерзании увеличивается в объёме и выдавливает заглублённые конструкции вверх. Опоры, установленные без заглубления ниже уровня промерзания (для Подмосковья – 1,4 м), со временем «выходят» из земли.
Среди ошибок, которые встречаются на практике, выделяется несколько устойчивых паттернов.
Использование светильников с классом IP44 в открытой среде – один из самых распространённых просчётов. IP44 допускает только защиту от брызг, но не от прямого дождя. Через один-два сезона в корпус попадает вода, и светильник выходит из строя.
Отсутствие заземления делает систему опасной при пробое изоляции. По ПУЭ (Правила устройства электроустановок) металлические опоры и корпуса светильников подлежат обязательному заземлению.
Прокладка кабеля без трубы – экономия, которая оборачивается ремонтом. Грызуны, смещение грунта при промерзании, случайный удар лопатой – всё это повреждает незащищённый кабель.
Регламентное обслуживание системы сводится к двум-трём осмотрам в год: проверке герметичности корпусов светильников, очистке оптических элементов от пыли и грязи (загрязнение линз снижает световой поток до 20–30%), а также контролю затяжки болтовых соединений в щите – температурные перепады постепенно ослабляют контакты.
