Монтаж уличного освещения частного дома, Хотьково
Хотьково и ближайшие к нему посёлки – это характерная подмосковная смесь СНТ, ДНП и относительно новых коттеджных застроек. Участки здесь нередко вытянуты вдоль рельефа, грунт на многих из них суглинистый с высоким уровнем грунтовых вод, а зимой температура уверенно опускается ниже −20 °C. Всё это накладывает вполне конкретные требования на монтаж уличного освещения – причём требования не эстетического, а инженерного характера.
Проектирование: прежде чем копать траншеи
Любая грамотно выполненная система освещения начинается не с покупки фонарей, а с зонирования участка. Въездная группа, дорожки к дому, фасад, периметр забора, зона отдыха – каждый из этих участков решает разные задачи и требует разного светового потока.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
Для пешеходных дорожек достаточно 50–100 лк (люкс) на уровне покрытия, тогда как въездная группа и зоны видеонаблюдения требуют 150–200 лк и выше. Именно на этапе проектирования определяют количество светильников, их мощность в люменах и расстановку – чтобы не получилось «пятен» темноты между фонарями.
Параллельно выбирают тип системы. Автономные солярные светильники удобны там, где тянуть кабель нерентабельно – например, к дальнему углу сада. Проводные системы на 220 В дают стабильную яркость независимо от облачности. Гибридные схемы совмещают оба подхода и встречаются на участках с большой площадью.
Кабель, гофра и траншея: где чаще всего экономят неправильно
Один из распространённых просчётов – использование кабеля ВВГ для прокладки в земле. ВВГ не имеет броневой защиты и при прямом контакте с грунтом быстро разрушается механически и от влаги. Для подземной прокладки применяют кабели типа ВБбШв: стальная броня защищает жилы от повреждения лопатой или корнями деревьев, а двойная изоляция держит влагу.
Там, где кабель проходит над землёй или в стенах, его прокладывают в гофротрубе из ПНД (полиэтилен низкого давления). ПНД не трескается на морозе, устойчив к ультрафиолету и химически инертен – в отличие от ПВХ-гофры, которая при −30 °C становится хрупкой.

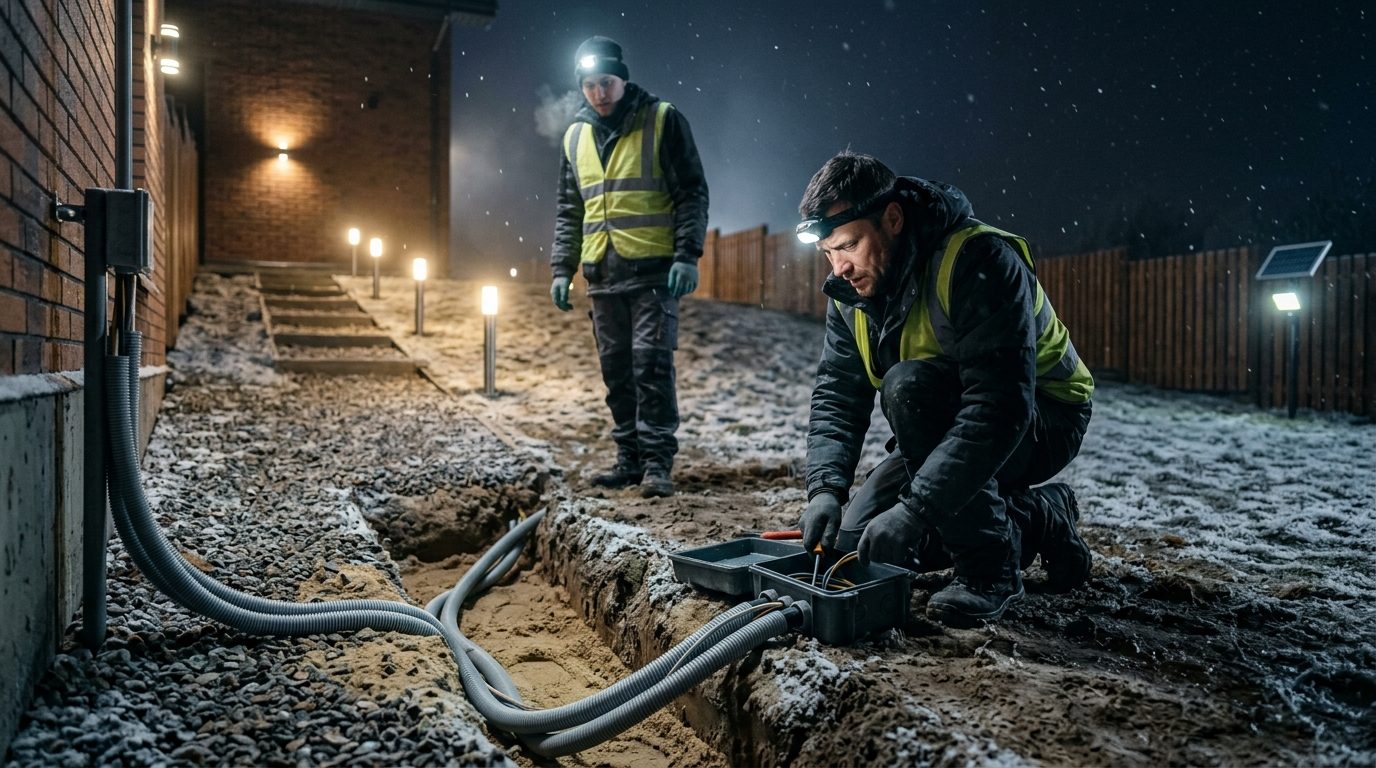

По требованиям ПУЭ (Правила устройства электроустановок), кабель в земле без дополнительной защиты трубой укладывается на глубине не менее 0,7 м; под проезжей частью и в местах возможной нагрузки – не менее 1 м. На дно траншеи насыпают песчаную подушку толщиной около 10 см, сверху кабель также присыпают песком перед обратной засыпкой грунтом.
Соединения в земле и во влажной среде требуют герметичных распределительных коробок со степенью защиты не ниже IP65 – это означает полную защиту от пыли и от струи воды. Для точек, где возможно кратковременное погружение (ливневые лужи, низины), используют IP67. Клеммные соединения внутри коробок изолируют термоусадочными трубками или специальными гелевыми муфтами.
Автоматика: фотореле, датчики движения и «умный дом»
Фотореле – самый простой и надёжный способ управления уличным светом. Датчик измеряет естественную освещённость и включает линию при снижении ниже заданного порога. Здесь есть один важный нюанс монтажа: фотореле нельзя размещать в зоне падения света от самих фонарей, иначе система будет мерцать – датчик будет воспринимать искусственный свет как дневной и отключать линию.
Датчики движения логичнее использовать на периметре и у входных групп: они включают освещение только при появлении человека или машины, что экономит электроэнергию и продлевает ресурс светильников.
| Тип управления | Применение | Преимущество |
|---|---|---|
| Фотореле | Основные линии освещения | Простота, надёжность |
| Датчик движения | Периметр, входные группы | Экономия, безопасность |
| Таймер | Декоративная подсветка | Точное расписание |
| Wi-Fi / Zigbee реле | Интеграция в «умный дом» | Удалённое управление |
Интеграция уличного освещения в систему «умного дома» через Wi-Fi или Zigbee реле позволяет управлять светом со смартфона, выставлять сценарии и получать уведомления о срабатывании датчиков. Для дач в Хотьково, которые используются не круглогодично, это особенно актуально: можно имитировать присутствие хозяев или проверить, не забыли ли выключить свет.
Отдельная линия уличного освещения обязательно выводится в щиток с собственным автоматическим выключателем и УЗО (устройством защитного отключения) с током утечки 30 мА. УЗО срабатывает при появлении тока утечки на землю – например, при нарушении изоляции после механического повреждения кабеля.
Этапы монтажных работ
Работы начинаются с разметки трассы кабеля и проверки наличия других подземных коммуникаций – водопровода, газопровода, дренажных труб. На суглинистых грунтах Подмосковья вручную это трудоёмко, поэтому для траншей длиннее 20–30 м нередко используют малогабаритную технику.
После укладки кабеля и засыпки траншеи устанавливают опоры. Для садовых фонарей высотой 2–3 м применяют закладные фланцы, забетонированные на глубину не менее 0,8–1 м с учётом сезонного пучения грунта. Настенные светильники и прожекторы монтируют на фасаде или заборе с обязательной герметизацией мест ввода кабеля.
Финальный этап – пусконаладка. Перед подачей напряжения измеряют сопротивление изоляции каждой линии мегаомметром: значение должно быть не менее 1 МОм. Затем проверяют работу автоматики при имитации разных условий освещённости и движения.
Типичные ошибки при самостоятельном монтаже
Три ошибки встречаются при самостоятельном монтаже чаще других – и каждая несёт реальные последствия.
Неправильное сечение кабеля. При длинных линиях (30 м и более) падение напряжения на жилах малого сечения приводит к тому, что светильники в конце линии светят заметно тусклее или мигают. Расчёт сечения ведут с учётом длины линии и суммарной мощности нагрузки.
Негерметичные соединения. Скрутки, замотанные изолентой и закопанные в землю, – классика дачного монтажа. После первого сезона влага проникает внутрь, металл окисляется, сопротивление соединения растёт. Результат – перегрев, короткое замыкание, выход из строя всей линии.
Отсутствие заземления. Металлические корпуса светильников без заземления при нарушении изоляции оказываются под напряжением. На влажном грунте это прямая угроза безопасности.
Из чего складывается стоимость работ в Хотьково
Смета на монтаж уличного освещения формируется из нескольких статей: проектирование и разметка, материалы (кабель, гофра, светильники, щиток, автоматика), земляные работы и установка опор, монтаж и пусконаладка.
| Статья затрат | Доля в смете (ориентировочно) |
|---|---|
| Материалы (кабель, светильники, щиток) | 50–60% |
| Монтажные и земляные работы | 25–35% |
| Проектирование и пусконаладка | 10–15% |
На итоговую цену влияют протяжённость кабельных трасс, сложность рельефа (перепады высот, наличие твёрдых покрытий), количество автоматизированных зон и выбранный тип светильников. Участки в СНТ Хотьковского района нередко имеют нестандартную конфигурацию, что требует индивидуального расчёта – универсальных прайсов здесь нет.
