Разводка электрики по потолку, Пушкино
Большинство проблем с электрикой в квартире обнаруживаются уже после того, как потолок зашит и оклеен обоями. Переделать скрытую разводку без масштабного демонтажа практически невозможно, поэтому на этапе монтажа цена ошибки особенно высока. В Пушкино и ближайших районах Подмосковья этот вопрос стоит особенно остро: здесь соседствуют советские панельные дома, новые монолитные жилые комплексы и частный сектор с деревянными перекрытиями – и у каждого типа строения своя специфика.
Тип конструкции определяет метод
Прежде чем прокладывать хоть один метр кабеля, нужно понять, с каким потолком предстоит работать. Это не формальность – от этого зависят и способ фиксации трассы, и выбор материалов.
Натяжной потолок – самый распространённый вариант в новостройках Пушкино. Под него все распределительные коробки выносятся на базовый потолок и закрепляются до монтажа полотна. Кабель к светильникам прокладывается с запасом, а места выводов отмечаются закладными кольцами. Если закладные не установить заранее, монтажник натяжного потолка просто не найдёт, куда вывести провод.
Гипсокартонный потолок (ГКЛ) предполагает создание каркаса из металлического профиля, внутри которого прокладывается кабель в гофрированной трубе. Здесь важна жёсткая фиксация каждые 40–50 см – провисающая гофра с кабелем создаёт механическую нагрузку на соединения и нарушает эстетику ещё до зашивки листами.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
В деревянных домах частного сектора – Правила устройства электроустановок (ПУЭ) требуют прокладки кабеля исключительно в металлической трубе или металлорукаве. Горючая конструкция перекрытия не допускает компромиссов.
Выбор кабеля: сечение и марка имеют значение
Для осветительных групп стандартно используется кабель ВВГнг-LS сечением 1,5 мм², для силовых линий (розетки, кондиционеры) – 2,5 мм². Индекс «нг» означает негорючесть изоляции, «LS» – пониженное дымовыделение при нагреве. В пространстве натяжного или гипсокартонного потолка, где кабель скрыт и недоступен для визуального контроля, это не маркетинговая надбавка, а требование безопасности.
| Линия | Сечение жил | Марка кабеля | Автомат |
|---|---|---|---|
| Освещение | 1,5 мм² | ВВГнг-LS | 10 А |
| Розетки | 2,5 мм² | ВВГнг-LS | 16 А |
| Кондиционер | 2,5–4 мм² | ВВГнг-LS | 16–20 А |
| Тёплый пол | 2,5 мм² | ВВГнг-LS | 16 А |
Гофрированная труба – обязательный элемент скрытой разводки. Она защищает кабель от механических повреждений и, в случае замены проводки в будущем, позволяет протянуть новый кабель, не вскрывая потолок.
Проектирование: сначала схема, потом монтаж
Разводка «на глазок» неизбежно приводит к конфликту трасс. Кабельные магистрали должны обходить короба вентиляции и трубопроводы кондиционирования – это согласуется на стадии проекта, а не когда монтажник с дрелью упирается в вентканал.
Расчёт нагрузок – отправная точка проектирования. Один автомат на 10 А рассчитан примерно на 2 кВт нагрузки. Если в комнате планируется трековая система, несколько точечных светильников и управляемые приводы штор – это уже несколько независимых групп, каждая со своим защитным автоматом.
Трековые системы, светодиодные ленты с блоками питания, датчики движения и диммеры требуют отдельных выводов с корректно рассчитанным сечением. Подключать всё это в одну группу – распространённая ошибка, которая проявляется уже в первый год эксплуатации.
Монтаж: от разметки до соединений

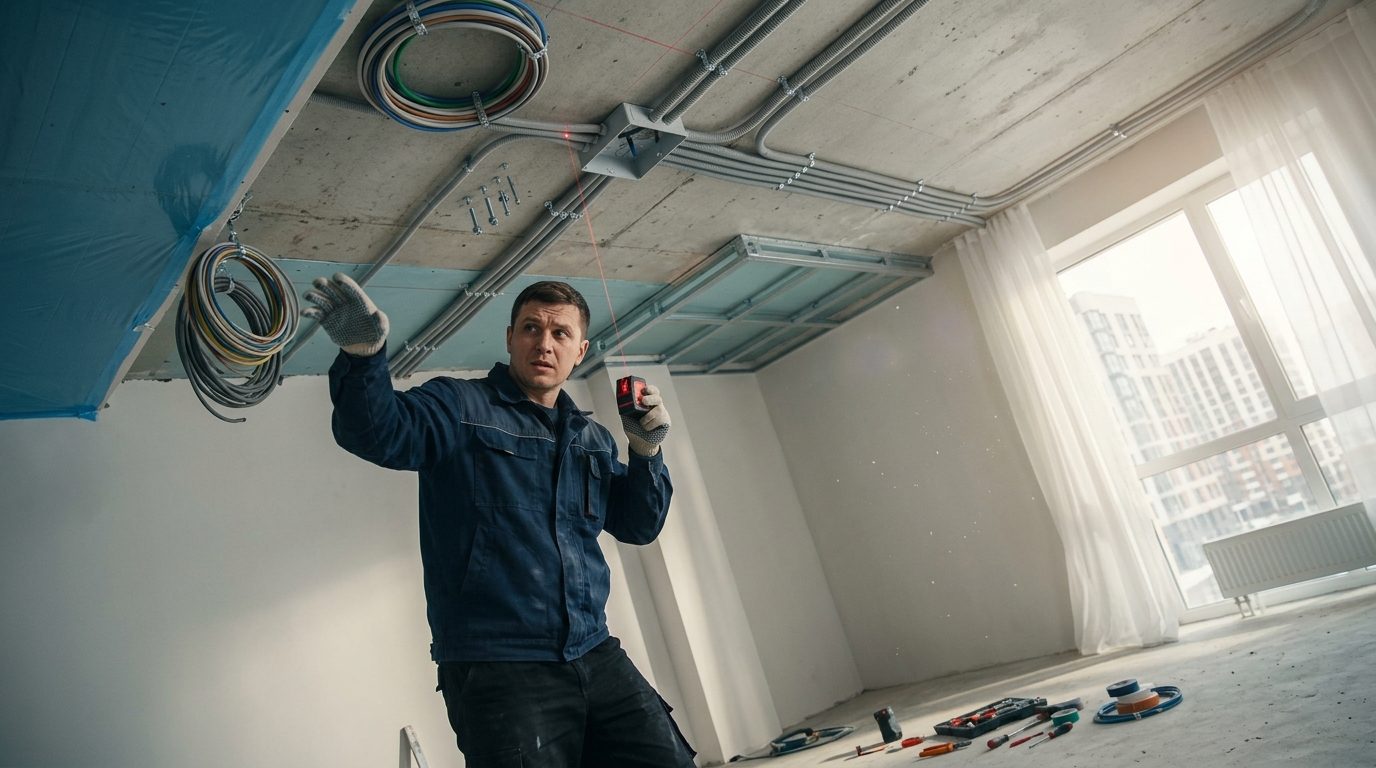

Работа начинается с лазерного уровня. Трассы кабелей размечаются на базовом потолке с учётом геометрии помещения – это позволяет избежать кривых линий и случайного попадания крепежа в уже проложенный провод.
Гофротруба крепится на дюбель-хомуты с шагом не более 40 см на горизонтальных участках. На поворотах – каждые 10–15 см, чтобы труба не деформировалась. Радиус изгиба гофры должен быть не менее пяти её диаметров – более крутой изгиб затрудняет протяжку кабеля и может повредить изоляцию.
Узловой момент – соединение проводов. Скрутка в потолочном пространстве недопустима по ПУЭ. Допустимые варианты:
- Клеммники WAGO серии 221 – быстрый и надёжный вариант для проводов сечением до 4 мм², допускающий многократное переподключение.
- Опрессовка гильзами ГМЛ – неразъёмное соединение, обеспечивающее минимальное переходное сопротивление. Предпочтительна для силовых линий.
Все соединения выполняются только в распределительных коробках с крышками – не в открытом пространстве за гипсокартоном.
Безопасность и требования ПУЭ
Каждая осветительная группа должна иметь собственный автоматический выключатель в щитке. Для ванных комнат, санузлов и наружных зон обязательна установка УЗО (устройства защитного отключения) с током утечки не более 30 мА или дифференциального автомата.
В каждую точку освещения должен приходить трёхжильный кабель – фаза, ноль и защитный проводник PE (жёлто-зелёный провод). Заземление корпуса светильника – не опция, а норма, особенно для металлических конструкций.
Приёмка работ до закрытия потолка
Перед тем как мастер начнёт монтировать гипсокартон или натягивать полотно, необходимо проверить всю разводку. Минимальный набор проверок:
Прозвонка линий – убеждает в отсутствии обрывов и правильности коммутации. Выполняется обычным мультиметром.
Проверка сопротивления изоляции – мегаомметром при напряжении 500 В. Сопротивление изоляции кабеля ВВГнг-LS должно быть не менее 0,5 МОм на каждый метр линии. Это требование ПУЭ, а не перестраховка.
Если исполнитель отказывается от проверки изоляции до зашивки потолка – это весомый повод усомниться в качестве его работы.

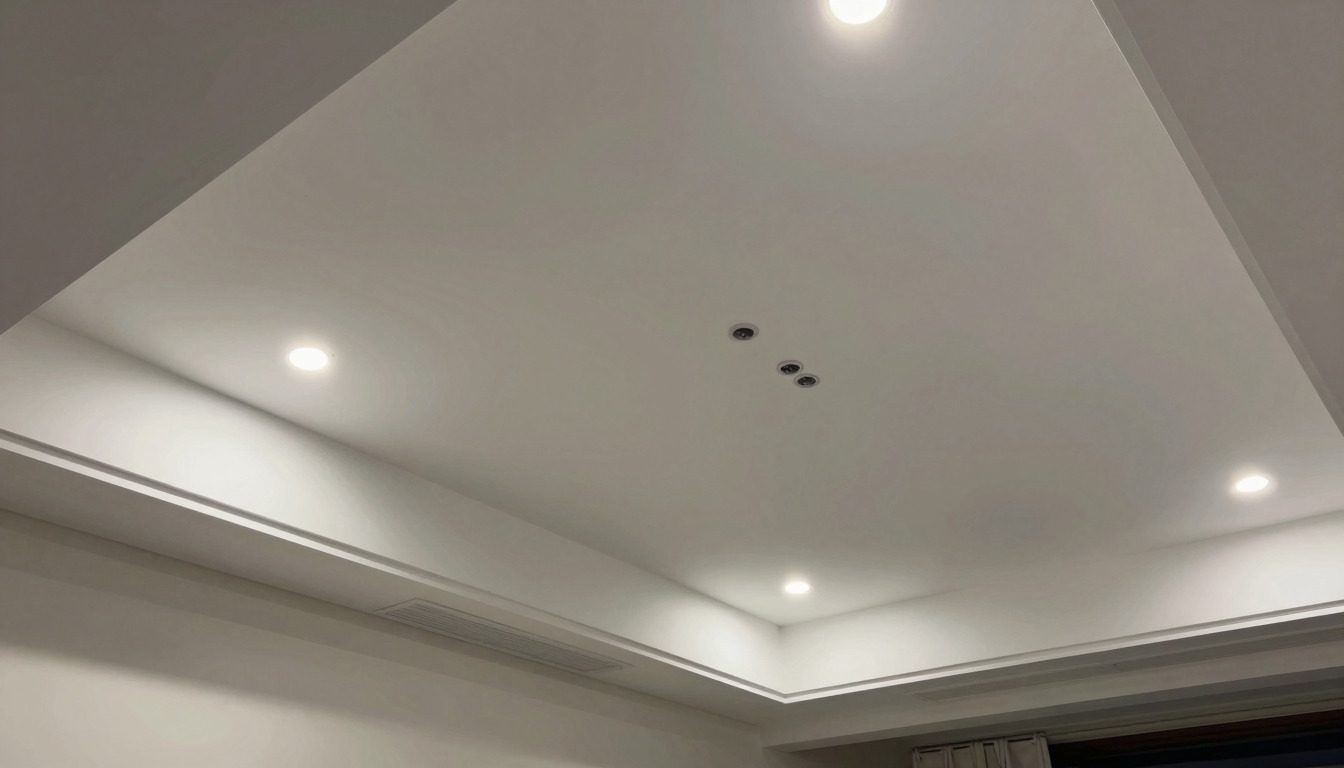

В Пушкино и окрестных районах – Королёве, Щёлково, Правдинском – бригады, специализирующиеся на скрытой электромонтаже, работают с выездом в течение одного-двух дней. Принципиально важно, чтобы используемые материалы имели сертификаты соответствия: кабель ВВГнг-LS российского производства (например, «Кабельный завод Эм-кабель», «Камкабель») проходит обязательную сертификацию по ГОСТ 31996, а его подделки на рынке – не редкость.
Стоимость монтажа разводки под ключ в Московской области складывается из нескольких составляющих: проект схемы, материалы, монтажные работы и финальная проверка. Экономия на любом из этих этапов – особенно на проверке и материалах – конвертируется в риски, устранение которых после зашивки потолка обойдётся в разы дороже.
