Сборка щита в квартире, Пушкино
Электрический щит в квартире – это не декоративный шкафчик на стене. Это узел, от которого зависит, сгорит ли техника при скачке напряжения, получит ли удар током человек, коснувшийся неисправного прибора, и не начнётся ли пожар в кабельной трассе из-за перегрева. Жилой фонд Пушкино неоднороден: в новостройках на Набережной или в районе ЖК «Авангард» проводка уже соответствует современным нормам, тогда как в домах советской постройки на Московском проспекте или в частном секторе Акулово нередко встречаются алюминиевые провода без заземляющего контура. В каждом случае подход к сборке щита разный, но логика одна – сначала расчёт, потом железо.
Проектирование: сначала считаем, потом покупаем
Работа начинается не в магазине электротоваров, а на бумаге. Расчёт нагрузки строится по перечню всех потребителей: электрическая плита забирает 6–7 кВт, духовой шкаф – 2–3 кВт, кондиционер – 1,5–2,5 кВт, стиральная машина – 2 кВт. Суммарная расчётная мощность определяет, каким должен быть вводной автомат и сечение питающего кабеля.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
После расчёта мощности потребители разбиваются на группы. Стандартная группировка выглядит так:
| Группа | Типичные потребители | Сечение кабеля | Номинал АВ |
|---|---|---|---|
| Освещение | Светильники, бра | 1,5 мм² | 10 А |
| Розетки общие | Телевизоры, зарядки | 2,5 мм² | 16 А |
| Мокрые зоны | Ванная, кухонная мойка | 2,5 мм² | 16 А + УЗО |
| Силовые линии | Плита, духовой шкаф | 4–6 мм² | 25–32 А |
| Кондиционеры | Сплит-системы | 2,5 мм² | 16 А |
Место установки щита выбирается исходя из трёх требований: свободный доступ для обслуживания, удалённость от источников влаги не менее 0,5 м по горизонтали, и достаточное пространство для ввода кабелей без крутых изгибов.

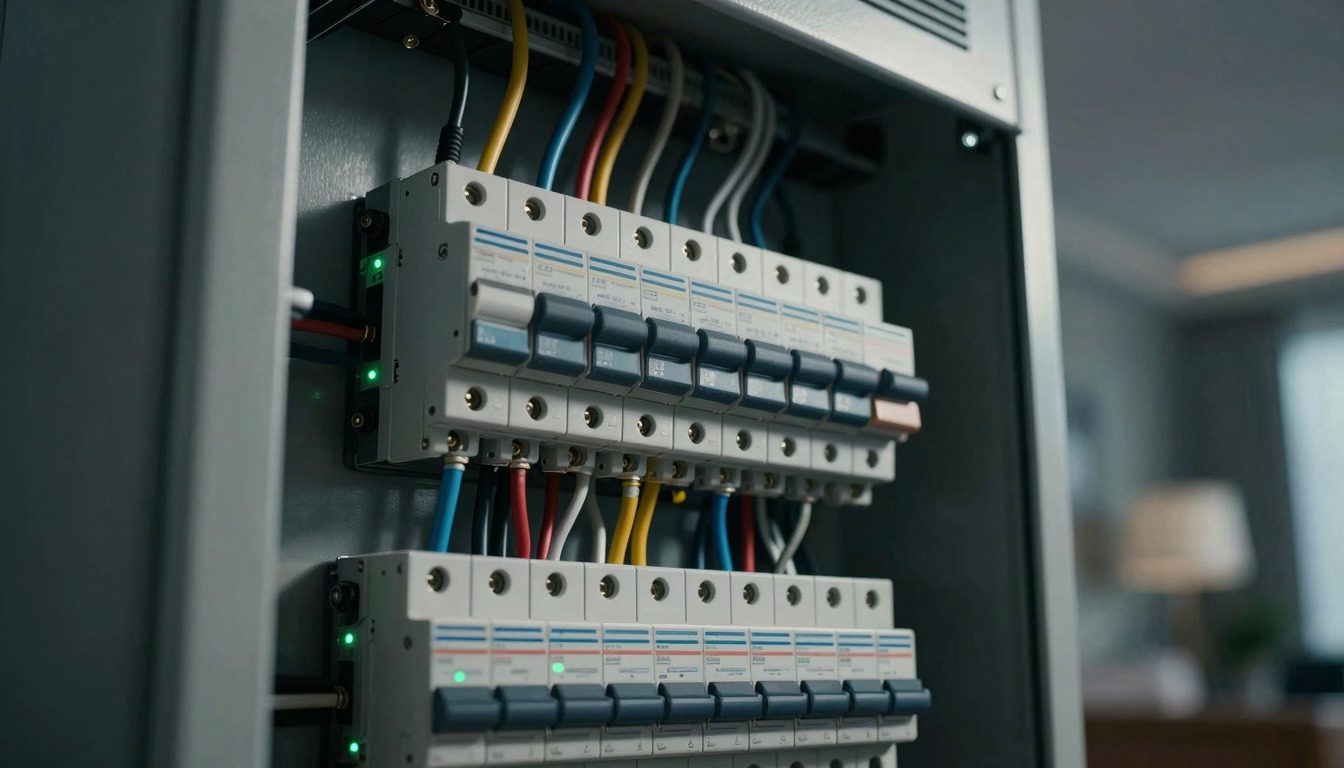

Техническая начинка современного щита
Автоматические выключатели подбираются строго под сечение кабеля – это правило ПУЭ, а не рекомендация. Характеристика B (ток отсечки 3–5 × Iн) подходит для линий освещения и розеток с бытовой техникой без мощных пусковых токов. Характеристика C (5–10 × Iн) используется там, где есть двигатели – кондиционеры, холодильники, насосы. Ставить автомат с завышенным номиналом «с запасом» – грубая ошибка: он просто не сработает при перегрузке, и кабель начнёт гореть раньше, чем автомат отреагирует.
УЗО с током утечки 30 мА защищает человека от поражения электрическим током. Устройство реагирует на разницу токов в фазном и нулевом проводниках – если ток «уходит» через тело человека в землю, УЗО отключает линию за 0,02–0,03 секунды.
Дифференциальный автомат объединяет в одном корпусе функции АВ и УЗО – удобно там, где в щите мало места. Для мокрых зон (ванная, санузел, кухня у мойки) установка УЗО обязательна по ПУЭ гл. 7.1.
Реле напряжения – компонент, который часто игнорируют, а потом сожалеют. В старых домах Пушкинского района и в частном секторе просадки до 170–180 В и всплески до 260–280 В случаются при подключении мощных потребителей соседями или при авариях на трансформаторе. Реле отключает нагрузку при выходе напряжения за заданные пределы (обычно настраивается на диапазон 200–240 В) и возвращает питание после нормализации с задержкой 6–10 секунд.
Нулевые (N) и защитные (PE) шины устанавливаются раздельно. Объединять их в квартирном щите при системе TN-C-S, которая применяется в большинстве многоквартирных домов, недопустимо – это создаёт опасный потенциал на корпусах приборов.
Этапы монтажа
Выбор корпуса щита зависит от места установки: встраиваемый вариант используется при наличии ниши в стене, накладной – при невозможности штробления (например, в панельных домах или при отделке под ключ). Количество модульных мест берётся с запасом 20–30% от расчётного – под возможное расширение.
На DIN-рейку компоненты устанавливаются в определённом порядке: вводной автомат или рубильник – первым, затем реле напряжения, далее – УЗО с подключёнными к ним группами автоматов. Между рядами оставляется зазор для вентиляции: устройства в работе выделяют тепло, и без циркуляции воздуха ресурс клемм сокращается.
Многожильные провода подключаются только через наконечники НШВИ – без них жилы расплющиваются под клеммой и со временем ослабевают, что ведёт к нагреву и оплавлению изоляции. Минимальный радиус изгиба кабеля – не менее шести диаметров кабеля, иначе изоляция трескается в точке перегиба.
Маркировка каждой линии – не формальность. Подписанная схема внутри дверцы щита позволяет хозяину квартиры быстро найти нужный автомат и даёт полную картину электрику при любом следующем ремонте.
Проверка перед пуском
После сборки щита выполняется затяжка всех клемм с контрольным усилием – ослабленный контакт греется и становится причиной пожара. Затем проверяется, нет ли оголённых проводников вне клемм и случайных контактов между фазными и нулевыми жилами.
Тест кнопкой «TEST» на каждом УЗО имитирует ток утечки и должен немедленно вызывать отключение. Если УЗО не срабатывает – устройство неисправно или подключено неправильно. Напряжение на всех группах проверяется мультиметром уже после включения под нагрузкой.
Три ошибки, которые встречаются чаще всего
Завышенный номинал автомата. Автомат на 25 А при кабеле 2,5 мм² не защитит линию: допустимый длительный ток для такого сечения – 21 А при скрытой прокладке. При перегрузке кабель перегреется раньше, чем автомат отключится.
Отсутствие защиты от перенапряжений. Без реле напряжения один импульс в сети способен вывести из строя несколько единиц бытовой техники одновременно. Стоимость реле – 2 000–4 000 рублей, стоимость нового холодильника и стиральной машины – несопоставима.
Объединение нулевого и защитного проводников в квартирном щите. При обрыве общего нуля в подъездном стояке корпуса всех приборов окажутся под фазным напряжением. Это прямая угроза жизни.
Все три ошибки встречаются в работах, выполненных «мастерами на час» без профильной подготовки, – и все три обнаруживаются только тогда, когда уже произошло что-то неприятное.
