Электрический щит – это не просто металлическая коробка с автоматами. Это центральный узел, через который проходит всё электроснабжение здания: каждая розетка, каждый прибор, каждая цепь освещения. Именно здесь определяется, сработает ли защита при коротком замыкании или пожар начнётся в стене за обоями. Для жителей Пушкинского района вопрос особенно актуален: старый частный сектор с воздушными вводами и алюминиевой проводкой соседствует с новостройками, где застройщик нередко оставляет минимальный щит – лишь бы прошла сдача объекта.
Проектирование: почему нельзя ставить «один автомат на всё»
Любая грамотная сборка начинается с расчёта суммарной установленной мощности – суммы мощностей всех планируемых потребителей. Но этого недостаточно: электродвигатели (насосы, кондиционеры, компрессоры) при пуске потребляют ток в 5–7 раз выше номинального. Автомат, рассчитанный только на рабочий ток, будет ложно срабатывать при каждом включении оборудования.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
На основе расчётов определяется сечение кабелей для каждой группы – в соответствии с ПУЭ (Правила устройства электроустановок) и ГОСТ 31996. Медный кабель сечением 1,5 мм² выдерживает до 19 А при открытой прокладке, 2,5 мм² – до 27 А. Укладка в гофре или в пучке снижает допустимый ток, и это обязательно учитывается.
Типовая структура групп для жилого дома или квартиры выглядит так:
| Группа | Сечение кабеля | Номинал автомата |
|---|---|---|
| Освещение | 1,5 мм² | 10 А |
| Розетки общие | 2,5 мм² | 16 А |
| Кухонная техника | 2,5–4 мм² | 16–20 А |
| Водонагреватель, стиральная машина | 2,5 мм² | 16 А |
| Кондиционер | 2,5–4 мм² | 16–20 А |
| Электроплита / духовой шкаф | 4–6 мм² | 25–32 А |
Комплектация: что реально защищает
Выбор компонентов – наиболее дискуссионная часть. На рынке присутствуют три крупных европейских производителя: ABB, Schneider Electric и Legrand. Их продукция стоит дороже, но имеет стабильные характеристики срабатывания и подтверждённую сертификацию. Из отечественных брендов заметны КЭАЗ и IEK – оборудование с более низкой ценой, подходящее для бюджетных объектов, но требующее более тщательного контроля при закупке: на рынке встречаются контрафактные партии под этими марками.
Вводной автомат защищает от перегрузки всей сети. Его номинал выбирается исходя из разрешённой мощности, выданной сетевой организацией, – самовольное увеличение номинала ведёт к аварии на вводном кабеле.
УЗО (устройство защитного отключения) или дифференциальные автоматы – защита человека. При утечке тока 30 мА устройство отключает линию за доли секунды. Здесь важна селективность: УЗО на вводе должно иметь уставку 100–300 мА и тип «S» (с задержкой), чтобы не срабатывать раньше групповых УЗО на 30 мА. Нарушение этого принципа приводит к тому, что при утечке в ванной отключается весь дом.
Реле напряжения – элемент, который в Пушкинском районе стоит воспринимать не как опцию, а как норму. Воздушные линии в частном секторе подвержены скачкам: обрыв нейтрали даёт на фазу 380 В вместо 220 В. Реле отключит нагрузку при выходе напряжения за пределы допустимого диапазона (обычно 170–250 В) и восстановит подачу после стабилизации.
УЗИП (устройства защиты от импульсных перенапряжений) защищают от грозовых разрядов. Для частного дома с воздушным вводом устанавливается УЗИП класса I+II на вводе – особенно актуально для открытых территорий без высотных зданий вокруг.
Щит для квартиры и щит для дома – разные задачи

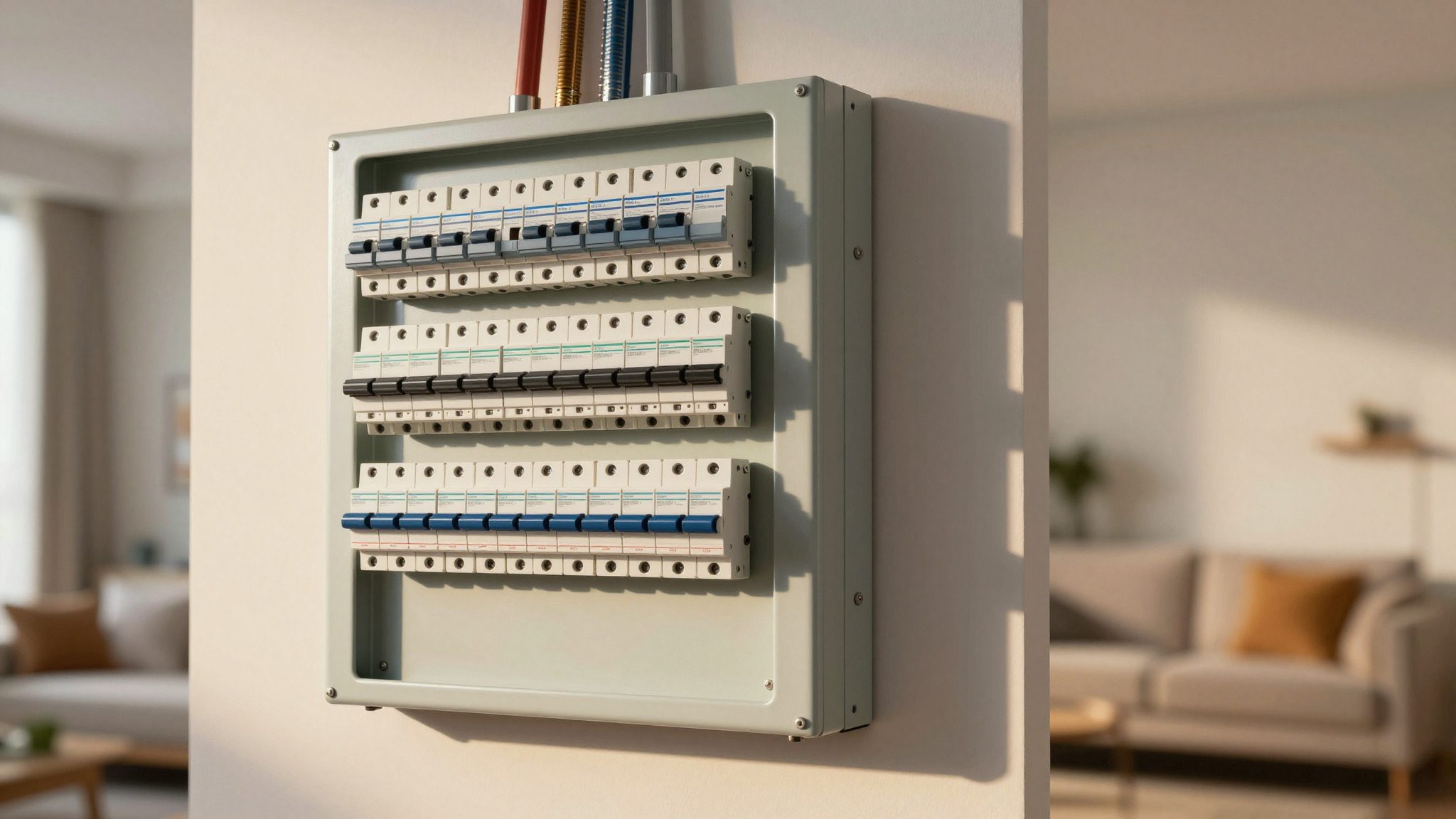

В квартире в новостройке Пушкино щит обычно компактный, встраиваемый, рассчитанный на однофазный ввод. Приоритет – чёткое зонирование: отдельные линии на кухню, санузел, каждую комнату. Это даёт возможность отключить одну зону для ремонта, не обесточивая остальное жильё.
В частном доме задача сложнее. Трёхфазный ввод требует равномерного распределения нагрузки по фазам – перекос более 25% между фазами нежелателен. Добавляются цепи управления котлом, насосной станцией, системой полива. Если дом оснащён «умной» автоматикой, под неё выделяются отдельные группы с учётом импульсных блоков питания.
Технология сборки: детали, которые имеют значение
Профессиональная сборка щита отличается от любительской прежде всего в деталях. Соединение автоматов через гребёнчатые шины (шинки-гребёнки) вместо перемычек из проводов снижает количество контактных соединений и вероятность их ослабления. Каждый многожильный провод оконцовывается наконечником НШВИ – это предотвращает разлохмачивание жил и их случайное замыкание при подключении.
Каждая линия подписывается: на DIN-рейке крепятся маркеры или используются кабельные бирки. Схема на двери щита – не формальность, а рабочий инструмент для электрика, который придёт через пять лет.
Резерв свободного места – минимум 20% от используемого пространства DIN-рейки. Через год-другой почти всегда появляется новый потребитель или новая линия.
Сдача объекта и документация
После сборки и монтажа проводится обязательная проверка. Мегаомметром замеряется сопротивление изоляции каждого кабеля – норма по ПУЭ составляет не менее 0,5 МОм. Проверяется цепь «фаза – PE» для контроля заземления, тестируется срабатывание каждого УЗО кнопкой «Тест» и специальным прибором.
Клиент получает два документа: однолинейную схему щита (условное графическое изображение всех элементов и связей) и исполнительную схему с реальной маркировкой кабелей. Без этих документов любой последующий ремонт или расширение превращаются в угадывание.
Экономия на этапе сборки щита – это почти всегда перерасход на этапе устранения последствий. Замена сгоревшей проводки в стенах обходится в разы дороже, чем изначально правильно рассчитанный и собранный распределительный щит.
